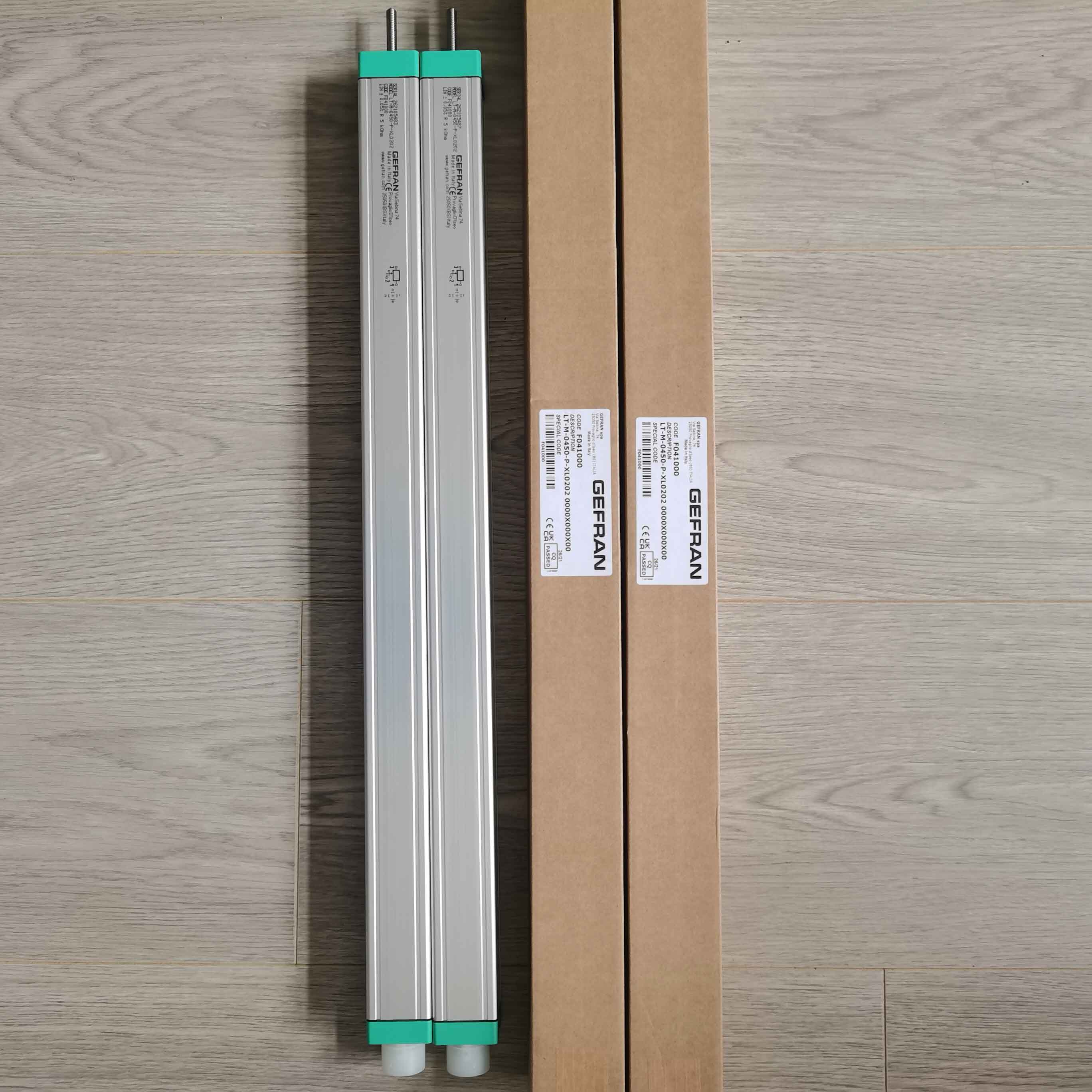

GEFRAN LT-M-0450-P-XL0202 电子尺 F041000 杰佛伦 450mm 拉杆式位移传感器详解

一、产品基础信息

产品全称：意大利 GEFRAN 杰佛伦 LT-M-0450-P-XL0202 拉杆式直线位移传感器（电子尺）

物料编码：F041000

有效电气行程：450mm

型号释义

• LT：拉杆电位式直线位移传感器系列
• M：DIN43650 标准 4 针插头输出
• 0450：450mm 有效测量行程
• P：标准拉杆结构，适配万向节安装
• XL0202：原厂定制电气、机械规格代码
• F041000：原厂整机物料编号

二、核心工作原理

LT-M-0450-P-XL0202 属于电位计式电阻尺，内部采用原厂精密碳膜电阻轨道，拉杆随设备运动带动电刷滑动，将机械直线位移转化为线性电压 / 电阻模拟信号，直接对接 PLC、液压控制器、注塑系统实现闭环位置反馈，分辨率无限、信号输出连续无断点。

三、关键性能参数（F041000 标配规格）

1. 测量精度：独立线性度 ±0.05% FS，重复精度 0.01mm，450mm 量程内位置误差小，适配高精度成型设备
2. 运行速度：标准≤5m/s，可选 10m/s 高速往复工况
3. 抗环境性能
4. 机械耐用性：总耐磨行程超 2500 万米，百万次往复无精度衰减
5. 电气规格：供电可达 60VDC，绝缘耐压 500V，适配工业液压电控系统
6. 安装结构：铝合金阳极氧化壳体，槽口通用安装，搭配万向节消除侧向扭力，安装容错率高；超出电气行程后信号无突变，调试零点简单

四、产品核心优势

1. 原装稳定耐用：意大利 GEFRAN 原厂自研电阻轨道，区别国产替代尺，长期使用无跳数、漂移，大幅降低设备停机维修频次
2. 安装调试便捷：创新槽式固定孔，替代传统支架；拉杆搭配万向接头，允许轻微安装偏移，无需精密对中；断电重启无需重新标定零点
3. 强抗振工业设计：加固内部结构，针对注塑机、液压机、木工砂光机高频振动环境优化，不会因震动出现信号波动
4. 标准化接口：M 型 4 针 DIN43650 工业插头（XL0202 配线规格），市面主流注塑、液压控制器直接兼容，替换旧款传感器无需改线
5. 450mm 中长行程适配：0450 量程适配中型注塑机锁模、大型液压油缸、升降平台、木工设备工作台高度测量，覆盖多行业中长行程需求

五、主流应用行业场景

1. 塑料加工机械：注塑机锁模 / 射胶 / 顶出位置反馈、压铸机压射行程控制、挤出机模头定位，控制模具开合距离，提升塑胶产品尺寸一致性，减少次品率
2. 液压锻压设备：立式液压机、折弯机油缸活塞行程监测，实时限位防超程，保障冲压加工安全
3. 木工机械设备：砂光机工作台升降厚度检测，0.01mm 重复精度控制板材打磨厚度
4. 自动化流水线：升降货梯、移动滑台、物流分拣设备高度 / 行程定位
5. 印刷、包装机械：模切机、覆膜机辊道位移反馈，稳定生产节拍
6. 工程机械配套：小型施工升降机、轻型液压举升机构位置检测

六、采购替换注意事项（F041000 专用）

1. 整机物料号F041000为原厂唯一识别编码，替换时需核对完整型号 LT-M-0450-P-XL0202，仅核对 450mm 行程易出现接口、配线不匹配
2. 区分输出类型：M 为 4 针插头，若原设备是电缆输出（F 型）、3 针（H 型）、5 针（B 型）不可直接互换
3. 安装配套：标准拉杆需搭配万向节，硬性连接会磨损电刷，缩短传感器使用寿命
4. 环境选型：多油、多水工况建议选购 IP65 防护升级款，避免粉尘、油污侵入内部电阻轨道

七、总结

GEFRAN LT-M-0450-P-XL0202（物料 F041000）是 450mm 中长行程工业标准拉杆电子尺，凭借 ±0.05% 高精度、强抗震耐用性、便捷安装调试特性，成为注塑、液压、木工自动化设备主流原装位移反馈配件。完整原厂型号 + F041000 物料编码可匹配替换，适配绝大多数中大型液压成型设备的直线位移闭环控制需求。
