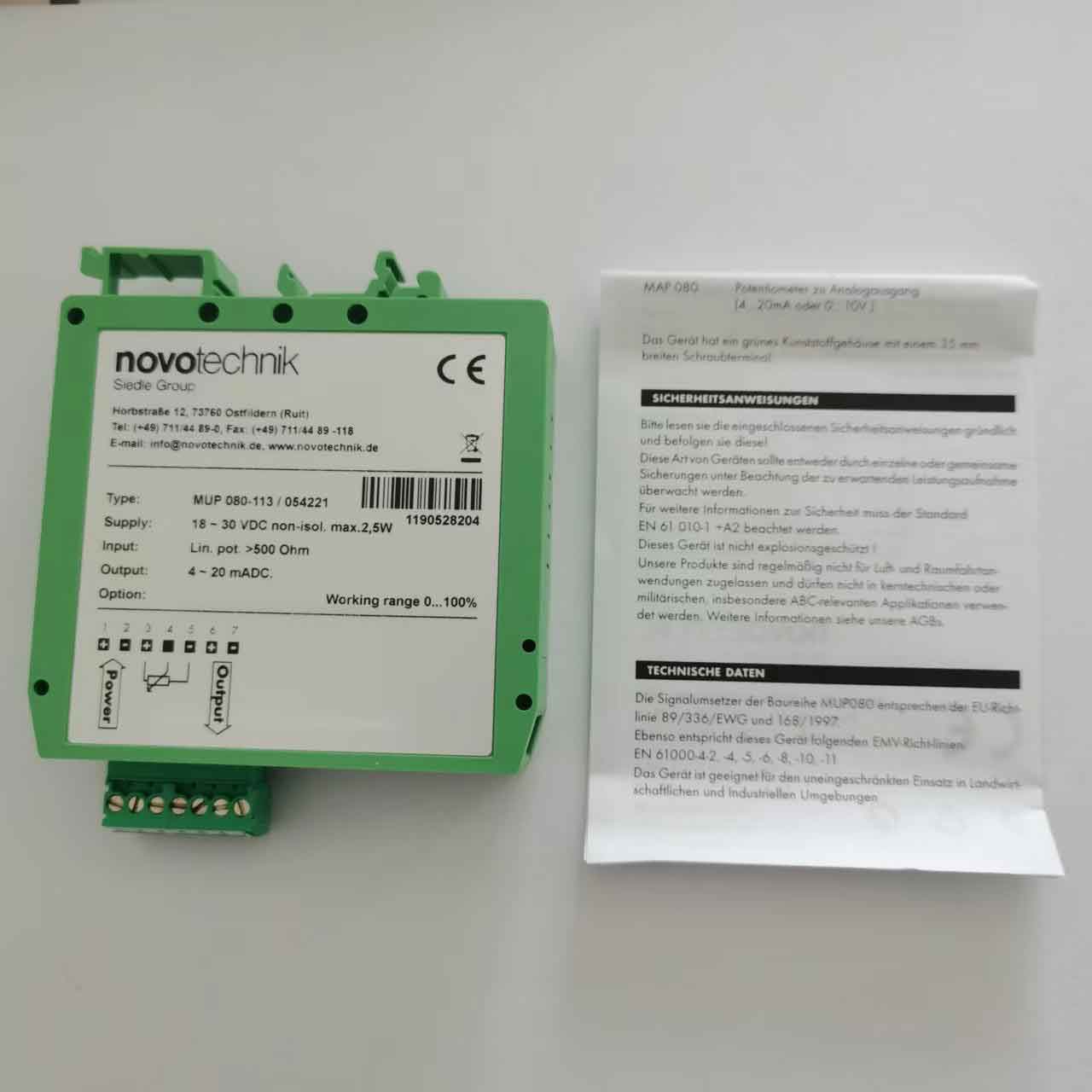

MUP080-113

Novotechnik MUP080-113 信号转换器｜电位计位移传感器专用 4-20mA 信号放大器

一、产品基础概述

MUP080-113 是德国诺沃泰克（Novotechnik）MUP080 系列经济型模拟信号调理器，专为导电塑料电位计式直线、旋转位移传感器开发，核心作用是将电子尺原始电阻信号标准化转换为4-20mA 工业标准电流信号，适配 PLC、变频器、工控仪表远程采集，是自动化位移测量系统配套核心模块。

型号区分：同系列 MUP080-111 输出 0-10V 电压信号，MUP080-113 固定 4-20mA 电流输出，长距离布线抗干扰能力更强，是机床、液压设备常用选型。

二、核心产品优势

高阻抗输入，无损采集传感器信号

内置超高阻抗输入回路，对电位计滑刷无负载损耗，完整保留 Novotechnik LWH、TLH、LWG、TR 等系列电子尺原生测量精度，不会出现信号衰减、零点漂移问题。

低温漂，全工况稳定测量

温度系数仅 20ppm/K，线性度 0.1%，高低温车间、户外设备长期运行不会出现数值偏移，匹配高精度位移检测场景。

宽电压供电，适配工业非标电源

供电范围 DC18~30V，无需稳压电源，机床直流开关电源、电池供电设备均可直接使用，整机功耗仅 2.5W。

DIN 标准导轨快速安装

外壳绝缘阻燃材质（UL94V-0），尺寸 90.5×79×25mm，卡扣式 35mm 标准导轨安装，控制柜内拆装便捷，节省柜内空间。

4-20mA 电流输出，远距离抗干扰

电流信号传输距离可达百米，屏蔽线缆搭配使用可抵御变频器、接触器电磁干扰，解决长线电压信号衰减痛点。

通用兼容全系 NOVO 电位计传感器

适配 Novotechnik 全系列直线位移传感器、角度电位器，输入适配 500Ω~5kΩ 电位计，设备改造、新设备配套均可通用。

三、详细电气参数

参数项目 MUP080-113 规格

输入信号 电位计 0~500Ω 至 0~5kΩ 电阻信号

输出信号 4~20mA DC（对应 0~100% 测量行程）

供电电源 DC 18~30V，无稳压要求

整机功耗 2.5W

线性精度 ≤0.1%FS

温漂系数 20ppm/K

安装方式 DIN EN50022 35mm 导轨卡扣安装

工作温度 -20℃~+60℃

四、典型工业应用场景

液压注塑 / 压铸机床：配套 LT-M、LWH 电子尺，采集锁模、顶针位移信号，4-20mA 信号传输至 PLC 闭环控制；

自动化冲压设备：滑块行程、模具到位位移检测，长线布线抗车间电磁干扰；

工程机械油缸检测：液压油缸外置电位计传感器，远距离驾驶室信号采集；

包装 / 输送设备：滑台、升降平台位移限位、定位闭环控制；

测试检测设备：工装位移精密测量、材料拉伸行程数据采集。

五、安装与接线要点

MUP080-113接线示意图

接线端子分为电源端、电位计传感器输入端、4-20mA 输出端，端子支持 1.5mm² 线缆；

传感器与转换器布线建议使用双绞屏蔽线，屏蔽层单端接地，降低干扰；

导轨卡扣直接卡入控制柜标准 DIN 导轨，无需额外固定螺丝；

输出 4mA 对应传感器零位，20mA 对应满量程，出厂固定放大比例，无需现场校准，开箱即用。

六、选型对比：MUP080-113 VS MUP080-111

MUP080-113：4-20mA 电流输出，长线传输、强电磁干扰环境首选；

MUP080-111：0-10V 电压输出，短距离（≤10 米）控制柜内采集场景使用；

两款产品机械尺寸、供电、输入规格完全一致，仅输出信号不同，可根据布线距离互换选型。

七、采购与现货说明

MUP080-113 为德国原装进口，国内自动化经销商常备现货，适配各类 Novotechnik 位移传感器成套配套，相比 MUP100、MUP160 高端系列，性价比更高，适合预算有限、仅需标准化信号转换的基础自动化项目。
