MUP080-111
MUP080-111功能单一，经济型，模拟量信号输出 MUP080系列信号转换器常用型号： MUP-080-111（054220）
产品参数
• 为电位计式直线位移传感器和角度传感器配置的模拟信号调节装置
• 基础型、信号放大功能
• 减少工作电压接口，能读取高功率电位计信号
• 标准输出信号：0 ...10 V， 4 ...20 mA
• 良好的线性度
• 低温漂（20 ppm/K）
• 标准导轨固定安装，符合DIN EN 50022 标准
产品详情

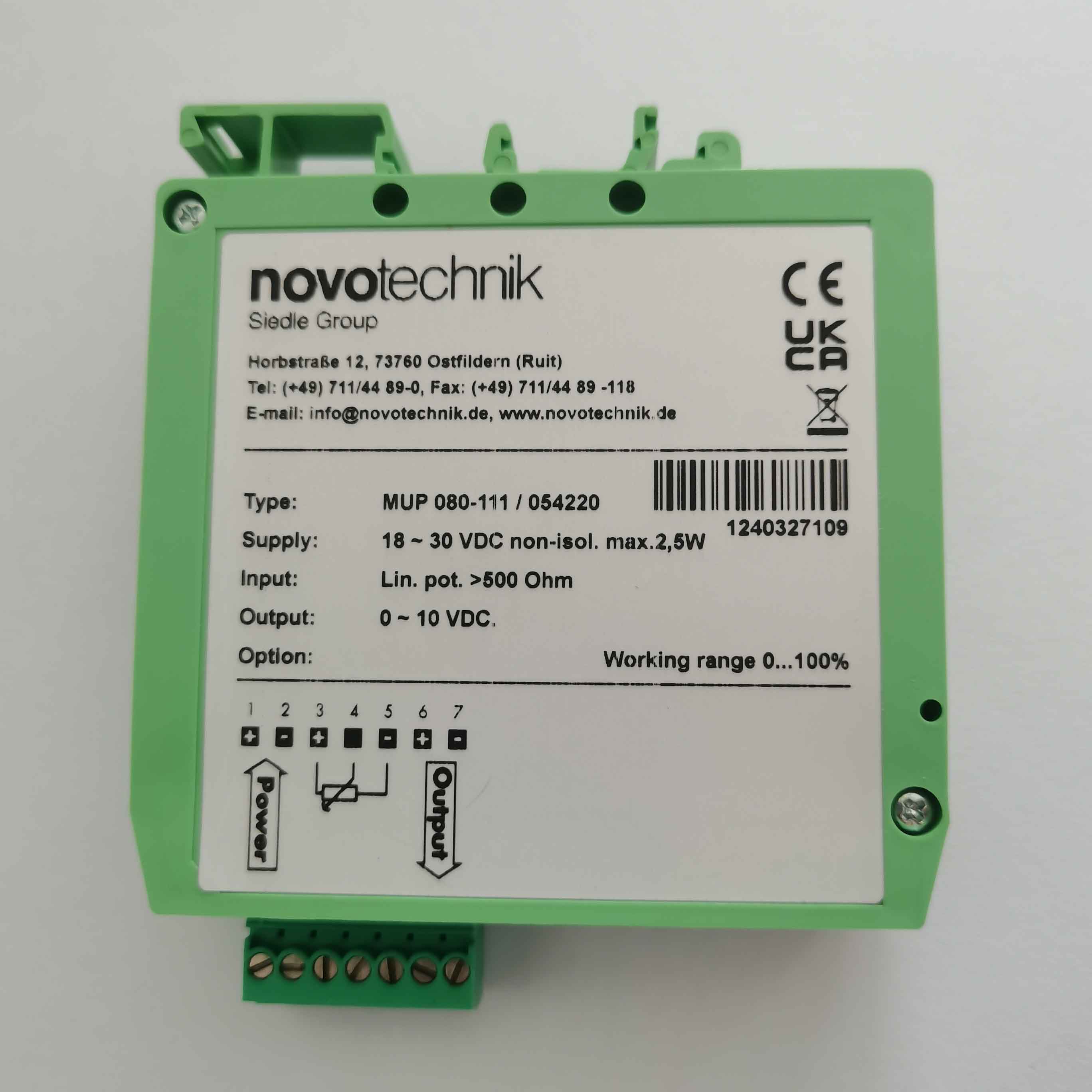

Novotechnik MUP080-111 信号转换器｜电位计电子尺 0-10V 标准电压信号调理模块
一、产品基础介绍
MUP080-111 是德国 Novotechnik（诺沃泰克）MUP080 系列经济型信号转换器，专为 LWH、LT-M、TR、TLH 全系电位计式直线 / 旋转位移传感器设计，核心功能是将电子尺原始电阻信号转换为工业通用0~10V 标准电压信号，直接对接 PLC 模拟量模块、工控仪表、变频器电压采集通道，是控制柜内短距离位移检测配套主流信号放大模块。
型号编码区分：同系列 MUP080-113 输出 4-20mA 电流信号，MUP080-111 固定 0-10V 电压输出，二者机身尺寸、供电、输入参数完全一致，仅输出信号规格不同，可根据布线距离互换选型。
二、核心产品优势
- 超高阻抗输入，无损保留传感器精度
内置高阻抗采集回路，对电位计滑刷无负载损耗，不会造成信号衰减、零点偏移，完整还原 Novotechnik 导电塑料电子尺原生 0.1% 高精度测量性能，适配精密位移闭环控制场景。 - 低温漂，全温度区间稳定测量
温度系数低至 20ppm/K，线性精度≤0.1% FS，高低温车间、设备长时间连续运行无数值漂移，适配注塑机床、冲压设备昼夜不间断工况。 - 宽幅直流供电，无需稳压电源
供电范围 DC18~30V，机床开关电源、直流工控电源可直接驱动，整机功耗仅 2.5W，自带电源反接保护，避免接线失误烧毁模块。 - 标准 DIN 导轨卡扣安装，柜内布局便捷
阻燃 PA66 外壳（UL94V-0 阻燃等级），整机尺寸 90.5×79×25mm，适配 35mm 标准控制柜导轨，卡扣式拆装无需螺丝，节省柜内安装空间。 - 全系列 NOVO 电位计通用兼容
输入适配 500Ω~5kΩ 全规格电位器，直线电子尺、角度旋转电位器均可匹配，新设备配套、老旧设备改造通用。 - 0-10V 电压输出，短距离采集成本更低
电压信号接线简单，控制柜内 10 米以内短距离布线无需屏蔽线缆，相比 4-20mA 型号采购成本更低，适合传感器与 PLC 同柜安装场景。
三、完整电气参数表
| 参数项目 | MUP080-111 标准规格 |
|---|---|
| 适配传感器 | Novotechnik 全系电位计位移 / 角度传感器 |
| 输入信号 | 500Ω~5kΩ 电位计电阻信号 |
| 标准输出 | 0~10V DC（0V 对应零位，10V 对应满量程） |
| 供电电源 | DC 18~30V，无稳压要求 |
| 功耗 | 2.5W，静态电流 30mA |
| 线性误差 | ≤0.1%FS |
| 温度漂移 | 20ppm/K |
| 机械尺寸 | 90.5 × 79 × 25 mm |
| 安装方式 | DIN EN50022 35mm 标准导轨 |
| 端子规格 | 适配 1.5mm² 线缆，7 位接线端子 |
| 工作温度 | -20℃ ~ +60℃ |
| 认证标准 | CE、RoHS 环保认证 |
四、适用工业场景（SEO 长尾场景词）
- 注塑 / 压铸机床：配套 LT-M、LWH 电子尺采集锁模、顶针、射胶位移，控制柜内短距离 0-10V 信号接入 PLC 闭环控制；
- 小型自动化滑台设备：平移平台升降限位、定位检测，传感器与 PLC 同柜布置，简化布线；
- 材料拉伸测试设备：工装精密位移测量，对接采集卡 0-10V 模拟输入通道；
- 木工、包装流水线：工件到位行程检测，低成本信号转换方案；
- 液压小型油缸检测：油缸内置电位计，柜内近距离信号采集。
五、安装接线实操要点
- 端子分区清晰：电源正负极、电位计传感器输入、0-10V 输出分区排布，接线标识印刷于壳体正面，不易接错；
- 短距离布线（10 米内）可使用普通多股线缆，布线远离变频器、接触器动力线缆，避免电磁干扰；
- 模块卡扣直接卡入 DIN 导轨，拆装仅需拨动卡扣，无需拆卸导轨；
- 出厂预设固定放大比例，对应传感器满行程输出 0-10V，无需现场校准，接线即可投入使用。
六、选型对比：MUP080-111 VS MUP080-113
| 型号 | 输出信号 | 适用工况 | 布线距离限制 |
|---|---|---|---|
| MUP080-111 | 0~10V 电压 | 传感器与 PLC 同控制柜、短距离布线、预算优先 | ≤10 米，适合柜内采集 |
| MUP080-113 | 4~20mA 电流 | 长线布线、强电磁干扰车间、传感器外置设备 | 百米，抗干扰更强 两款机械尺寸、供电、输入规格完全通用，仅输出信号不同，采购时根据设备布线距离选择。 |
七、采购现货说明
MUP080-111 为捷克原装进口诺沃泰克经济型信号模块，国内自动化分销商常备现货，对比 MUP100、MUP160 高端放大器，性价比更高，仅需基础标准化电压转换的自动化项目优先选用。
