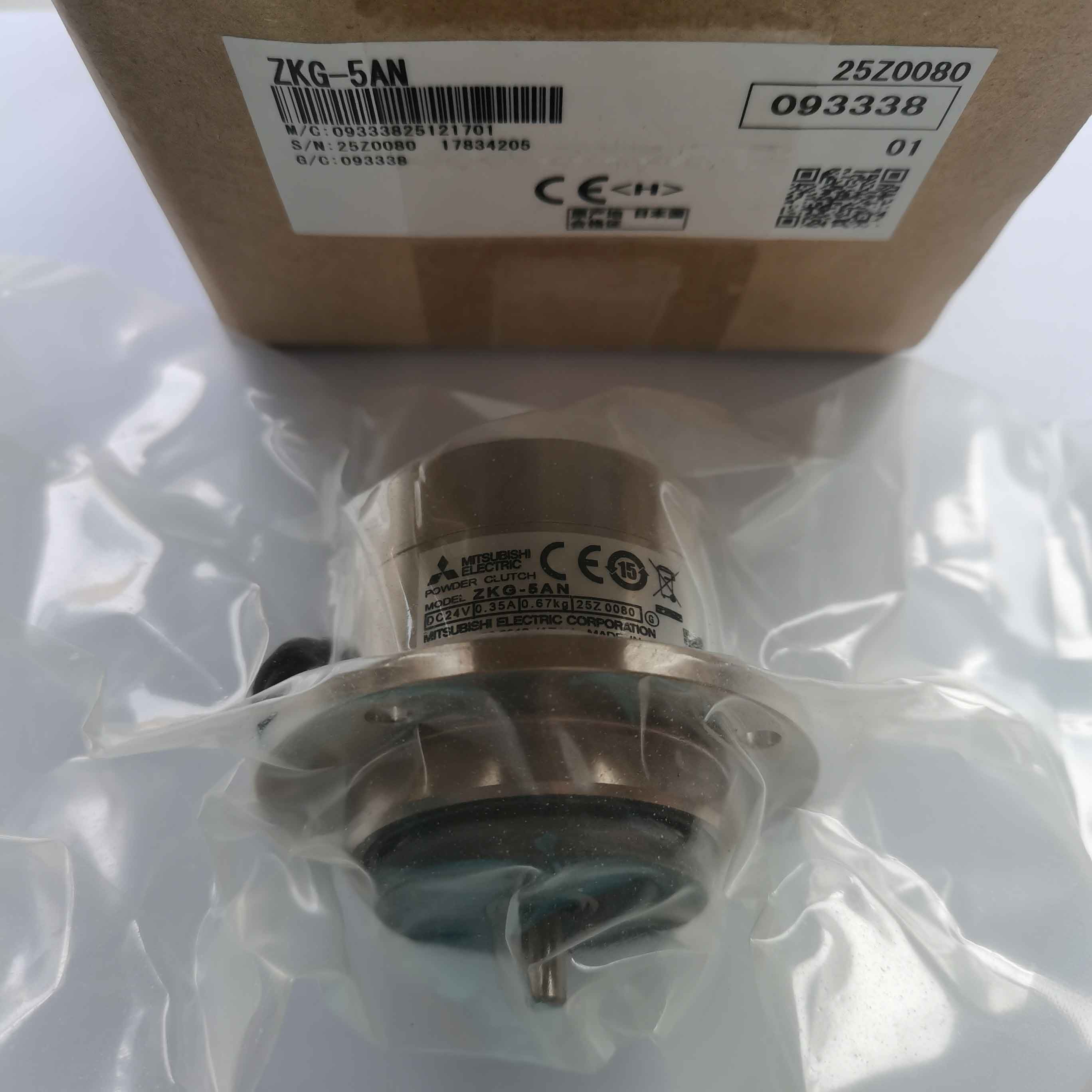

三菱 ZKG-5AN 微型磁粉离合器｜5N・m 自然冷却伸出轴张力控制专用传动部件

一、产品基础型号解读

ZKG-5AN 是三菱电机ZKG-AN 系列微型磁粉离合器主力型号，专为中小型自动化设备张力控制、缓冲启停设计三菱电机自动化(中国)有限公司。
型号分段释义：

1. ZKG：微型自然冷却磁粉离合器系列；
2. 5：额定扭矩 5N・m；
3. AN：伸出实心轴型、自然冷却标准结构。
   同系列衍生：ZKG-0.5AN/1AN/2AN/10AN，扭矩覆盖 0.5~10N・m，均为小型紧凑型机身，适配狭小设备安装空间。

二、核心技术参数（原装标准规格）

三、产品六大核心优势

1. 微型紧凑机身，低惯性响应快
   旋转部件惯性力矩低，励磁时间常数仅 0.06s，可快速跟随张力控制器信号调节扭矩，适配高频启停、往复卷取工况，狭小机架、桌面式小型设备均可安装。
2. 扭矩线性度高，张力控制稳定
   依靠电磁磁粉耦合传递动力，无机械摩擦片磨损，输出扭矩与输入励磁电流线性对应，薄膜、纸张、线材卷绕全程张力均匀，杜绝拉伸、褶皱、断料不良。
3. 宽转速适配，低速运行稳定
   支持 5r/min 低转速稳定输出扭矩，分切、涂布、精密收放卷低速加工场景不会出现扭矩抖动，适配高精度印刷、薄膜复合工艺。
4. 自然风冷免维护，长期连续滑差运转
   无需水冷、外置风机，依靠壳体自然散热，可长时间带滑差连续工作；密闭壳体防护，磁粉不易受潮泄漏，减少定期更换磁粉维护成本。
5. DC24V 通用供电，配套兼容性强
   工业标准 24V 直流励磁，直接对接市面绝大多数张力控制器、PLC 模拟量输出模块，无需额外电压转换装置，接线简单。
6. 伸出实心轴通用安装
   标准实心输出轴结构，法兰定位安装，可直接搭配联轴器、气胀轴、收卷辊，替换同类国产微型磁粉离合器尺寸通用，设备改造无需改机架。

四、主流工业应用场景

1. 印刷包装行业
   不干胶标签印刷机、薄膜分切机、复合涂布机、小型制袋机，控制薄膜、纸张、铝箔收放卷恒定张力，防止拉伸变形。
2. 电线电缆 / 线材加工
   铜线、漆包线、光纤挤出设备放线张力控制，避免线材拉伸、粗细不均。
3. 纺织无纺布设备
   小型织布机、无纺布分切、丝带染色设备纱线张力调节，保证织物平整度。
4. 测试检测设备
   材料拉伸试验机、小型扭矩负载模拟工装，提供连续可调阻尼扭矩。
5. 小型自动化输送设备
   卷材收放料缓冲启动、防止启动瞬间冲击力损坏材料。

五、选型区分：ZKG-5AN vs ZKB 系列磁粉离合器

六、安装与接线实操要点

1. 接线仅两组励磁端子，无正负极区分，DC24V 直流接入即可输出扭矩；
2. 安装时主动轴接驱动电机，从动轴连接收卷辊，定子法兰固定于设备机架；
3. 连续滑差大功率工况建议控制滑差功率不超过额定 19W，避免壳体过热；
4. 搭配三菱 LE 系列张力控制器，可实现自动恒张力闭环控制，无需人工手动调节电流。

七、采购与现货选购提示

ZKG-5AN 为日本三菱原装进口微型磁粉离合器，国内自动化代理商常备现货；2026 年市场行情：单台零售原装 1100~1400 元，批量 10 台以上单价 900~1050 元。
