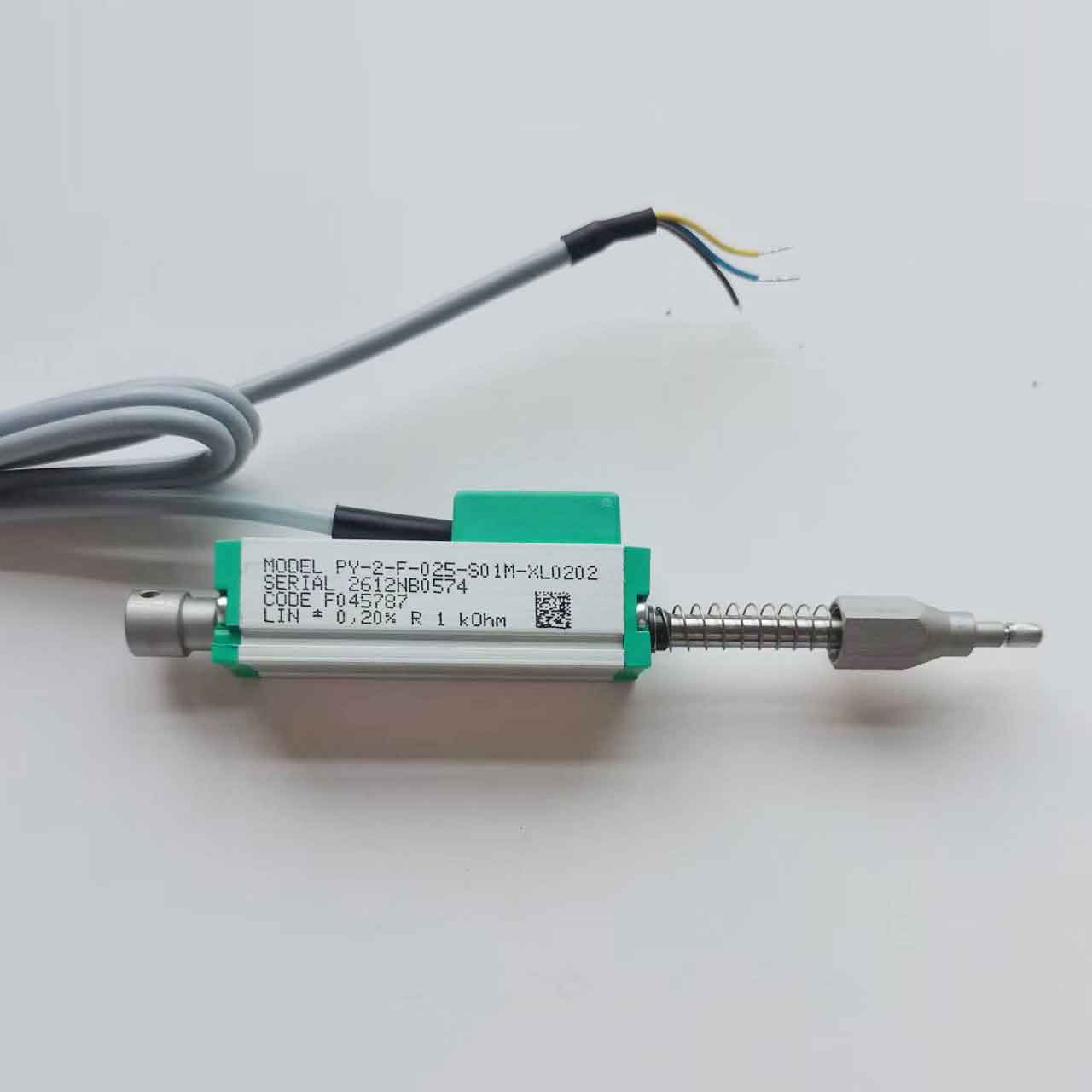

意大利杰佛伦 PY-2-F-025-S01M 自复位位移传感器｜25mm 行程精密接触式电子尺

在自动化精密定位、厚度检测、模具行程控制场景中，弹簧自复位式位移传感器凭借无需硬性连接、安装调试简单的优势被广泛应用。意大利 GEFRAN 杰佛伦 PY-2-F-025-S01M 是 PY2 系列标准弹簧复位电子尺，25mm 有效测量行程，原厂 1 米屏蔽电缆出线，适配各类无法刚性对接的位移检测工况，是注塑、木工、检测设备高精度测量优选元器件。

一、型号编码完整解读

PY-2-F-025-S01M 每段代号对应产品结构与规格，选型快速识别：

PY-2：产品系列，PY2 弹簧自复位接触式直线位移传感器，测杆内置复位弹簧；

F：出线结构代码，代表 3 芯屏蔽电缆出线（C 为 5 针 DIN 连接器）；

025：有效电气行程 25mm，同系列覆盖 10/25/50/75/100mm 多规格；

S01M：配套 1 米原厂屏蔽线缆，不锈钢球形 M2.5 测头；

后缀 XL0202 为原厂物料编码，采购完整型号可标注为 PY-2-F-025-S01M-XL0202。

二、核心技术参数（原厂标准规格）

参数项目 PY-2-F-025-S01M 标准参数

有效测量行程 25mm

独立线性精度 ±0.1%FS

分辨率高，可捕捉微米级位移变化

测量速度 10m/s

复位接触推力 ≤4N

使用寿命 1 亿次往复动作

输出信号 电位计分压电阻信号，可外接模块转 0-10V/4-20mA

出线配置 3 芯 1 米屏蔽电缆（S01M=1 米线缆）

防护等级 IP40

工作温度 -30℃ ~ +100℃

抗振动 / 冲击 5~2000Hz 振动；50g 短时冲击

测头规格 M2.5 螺纹不锈钢球形测头

外壳材质 阳极氧化铝壳体，不锈钢测杆 AISI303

防爆认证 ATEX，可用于可燃气体 / 粉尘防爆工况

三、六大核心产品优势，解决现场测量痛点

1. 弹簧自动复位，无需刚性固定对接

测杆内置高强度复位弹簧，仅靠球头接触被测工件即可完成测量，不用螺丝、支架绑定运动部件，适合板材厚度比对、模具顶针临时接触检测、阀门开度轻触测量，大幅简化设备装配调试流程。

2. 球形万向测头，多角度测量无卡顿

前端 M2.5 不锈钢球头，可承受轴向、侧向多角度接触，轻微安装对中偏差不影响测量精度，避免直角测杆卡死、信号跳变问题，适配不规则工件表面检测。

3. 超高线性精度，微米级稳定反馈

内部精密导电塑料电阻轨搭配贵金属电刷，线性误差低至 ±0.1%，全程输出信号平滑无跳变，25mm 短行程微小形变、厚度差检测误差小，满足精密闭环控制需求。

4. 1 米屏蔽线缆出厂预制，抗干扰能力强

S01M 标配 1 米 3 芯屏蔽电缆，屏蔽层隔绝变频器、伺服电机电磁干扰，信号传输稳定，无需现场接线剥皮，直接对接 PLC 模拟量端子，降低接线故障概率。

5. 宽温耐用，适配恶劣工业车间

-30℃至 100℃超宽工作区间，可耐受切削油、粉尘、高频振动，注塑机、热压成型、木工高温设备长期连续运行不漂移；通过 ATEX 防爆认证，化工、粉尘加工设备也可安全使用Gefran s.p.a.。

6. 紧凑微型机身，狭小机架轻松安装

整体尺寸小巧，双支撑测杆结构提升机械强度，配套标准安装支架，立式压机、桌面检测工装、小型自动化滑台有限空间均可安装，改造替换无需修改设备机架。

四、主流工业应用场景

塑料成型机械

注塑机顶针行程限位、吹瓶模具合模到位检测、立式液压压机板材厚度比对，弹簧轻触测量保护模具表面不划伤。

木工 / 玻璃陶瓷设备

板材平整度在线检测、刨刀进给微调、玻璃成型厚度监测，短行程微米级厚度差采集。

自动化检测试验机

材料拉伸形变测量、工装定位误差检测、小型压装机位移闭环反馈，无限分辨率满足精密试验数据采集。

液压阀门与包装设备

小型液压阀门开度轻触反馈、贴标机滑台限位、制袋机薄膜张力辅助位移监测。

防爆粉尘加工设备

食品粉料、化工小型加工设备位移检测，ATEX 防爆资质符合安全生产规范。

五、PY-2-F（电缆款）与 PY-2-C（接头款）选型区分

型号后缀 PY-2-F-025-S01M（电缆出线） PY-2-C-025（连接器款）

电气接口 1 米预制屏蔽电缆，直接接线 5 针 DIN 航空插头，可快速插拔

适用工况 控制柜距离近、长期固定布线、小型设备 需要频繁拆装、设备维护高频场景

抗干扰表现 出厂一体化屏蔽，干扰抑制更强 接头存在缝隙，长线干扰略高

采购成本 性价比更高，成套设备批量首选 单价偏高，便于快速更换传感器

六、安装接线

接线采用 3 线电位计标准接法：供电两端接入 DC24V，中间信号线输出分压信号，如需 4-20mA 远距离传输可搭配 MUP080 系列信号转换器；

安装时保证球头预压缩 1~3mm，确保全程接触工件，避免测量行程丢失零点；

布线远离变频器、接触器动力线缆，屏蔽层单端接地，进一步削弱车间电磁干扰；

设备连续高频往复工况，控制测杆运动速度不超过 10m/s，延长传感器使用寿命。

七、采购指南

PY-2-F-025-S01M 为意大利原装进口杰佛伦位移传感器。
