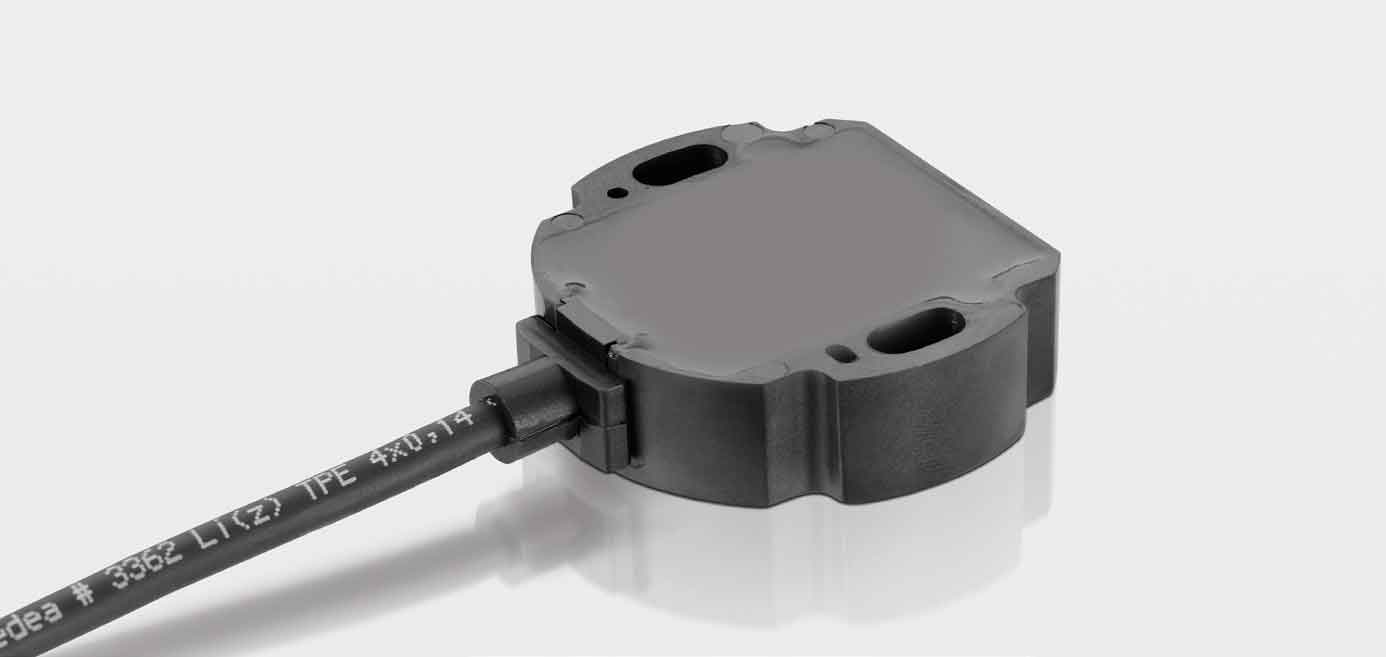

novotechnik角度传感器RFC4853-618-111-202
novotechnik角度传感器RFC4853-618-111-202，非接触霍尔角度传感器。NOVOHALL 原理，非接触式，无磨损，空间测量 产品应用：纺织机械、包装机械、金属加工机械、绕线机械、医疗机械、移动工程机械、工业卡车、建筑机械、农林机械、海洋设备等。
产品参数
• 非接触式测量技术，Hall原理
• 磁块、传感器空间隔离
• 工作量程可达360º
• 分体式，两部分机械组合
• 防护等级IP67 / IP6K9K
• 分辨率14位
• 无机械磨损
• 工作温度范围：-40ºC 至+125ºC
• 可选单路输出或多路输出
• 特别适用于通用工业领域和移动工程机械领域
• 输出接口可选：模拟电压、电流、SSI、增量、CANopen、SPI、IO-Link
• 接受客户定制
产品详情
Novotechnik RFC4853-618-111-202 非接触霍尔角度传感器完整解析
一、型号分段释义（RFC4853-618-111-202）
RFC4853 系列 = NOVOHALL 分体式霍尔 360° 绝对角度传感器
- 4853：系列代号， 比例电压输出，单通道
- 618：电气测量量程 180°
- 111：输出 / 通道 / 防护配置
- 202：出线方式：1 米屏蔽直出线（4 芯屏蔽电缆），非 M12 接头
二、核心工作原理
分体式无轴承霍尔磁传感：
- 旋转轴固定配套磁块（Z-RFC-P 系列磁环 / 磁点）；
- 传感器本体固定静止，隔空检测磁场方向；
- 可穿透塑料、铝等非导磁介质，无需联轴器；
- 完全无机械摩擦，理论无限机械寿命。
三、关键电气参数
- 供电：5VDC ±10%（4.5~5.5V）
- 输出信号：0.5V（0°）~4.5V（180°）比例电压
- 负载要求：后端 PLC / 仪表输入阻抗≥10kΩ
- 分辨率：12bit（单步 0.088°）
- 独立线性度：≤±0.5%FS
- 重复精度：≤±0.1°，迟滞＜0.1°
- 响应刷新率：3.4kHz
- 保护：反接保护、输出对地 / 电源短路保护
四、机械与环境规格
- 测量范围：电气 180°，机械可 360° 无限制旋转
- 防护等级：IP67（线缆出线款），可选 IP68/IP69K 版本
- 温度：-40℃ ~ +105℃（线缆款）；M12 接头款上限 85℃
- 抗振动：20g 5–2000Hz；抗冲击：50g/6ms
- 安装：法兰 M4 螺丝固定，磁块与传感器径向偏移允许 ±3mm
- 寿命：机械无磨损；电气＞1 亿次循环
五、结构与配件
- 传感器本体：耐高温工程塑料外壳，弧形长槽方便安装微调
- 标配：M4×20 法兰固定螺丝；需单独订购磁块（Z-RFC-P23/P41）
- 线缆：0.15m 4×0.5mm² 屏蔽 TPE 电缆，4 芯定义：5V、GND、信号、屏蔽
六、典型应用场景
- 工程机械：挖掘机动臂 / 斗杆角度、农机转向、工程车踏板
- 自动化设备：折弯机、纺织 / 包装设备翻板、旋转工位定位
- 特种设备：影像设备、太阳能追光、海洋液压执行机构
- 安全相关设备：满足 ISO 13849 功能安全评估基础要求
七、同系列替换型号参考
- RFC4853-636-111-202：360° 量程，其余输出 / 出线一致
- RFC4853-618-121-501：180°、单路、M12 接头（501=M12 连接器）
- RFC4851：4–20mA 电流输出版本；RFC4854：24V 电压输出
