LWH-0500|LWH-500|LWH500德国novotechnik位移传感器

LWH-0500|LWH-500|LWH500 德国 Novotechnik 拉杆式直线位移传感器 高精度工业电子尺详解

一、产品基础概述

德国 Novotechnik 诺沃泰克 LWH500、LWH-500、LWH-0500 为同一款 500mm 量程拉杆式导电塑料直线位移传感器，行业内常简写为 LWH500，完整型号标注 LWH-0500，是 LWH 系列中 500mm 标准行程主力型号，也被业内称作 NOVO 电子尺、注塑机位移传感器、拉杆式位置传感器。

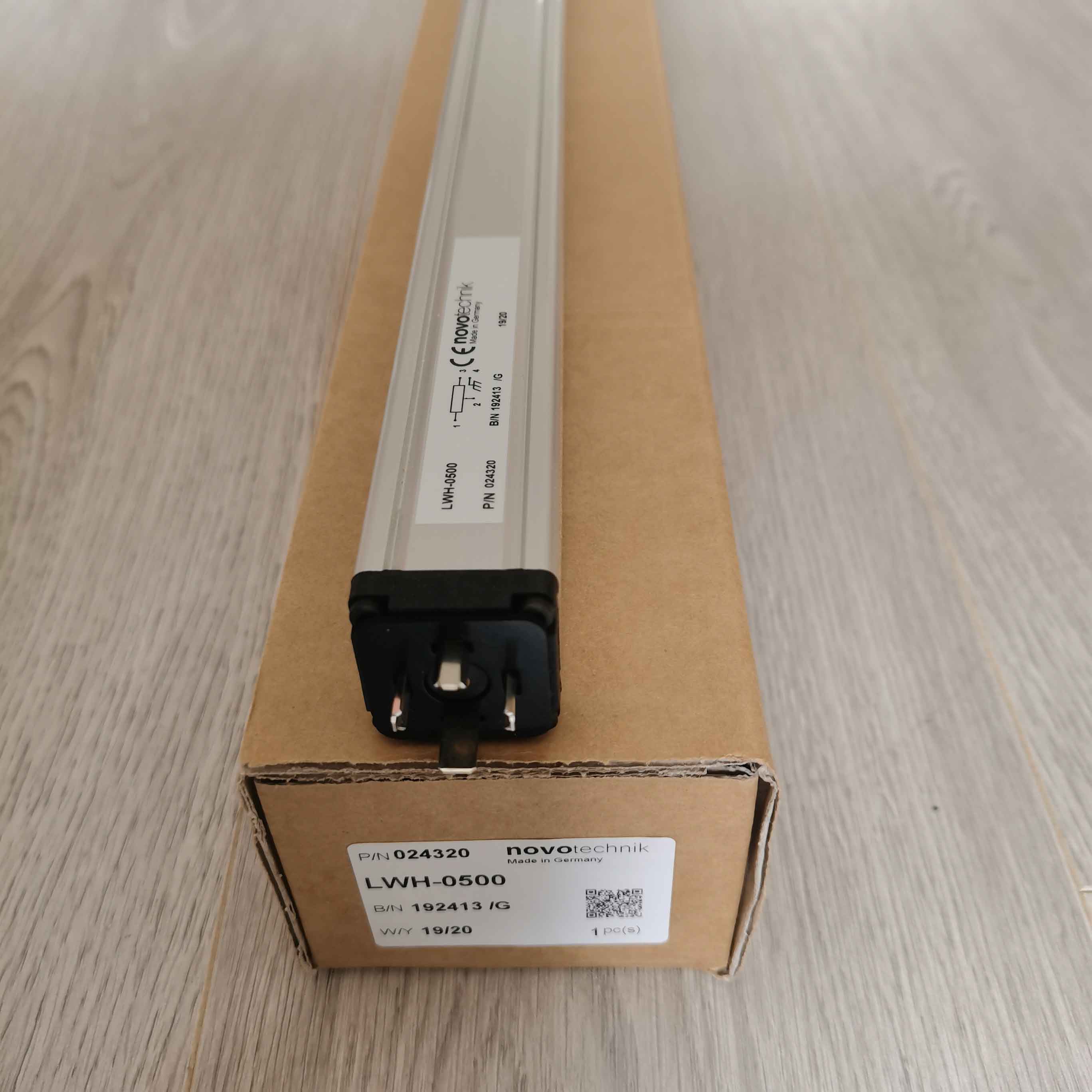

Novotechnik LWH-0500|LWH-500|LWH500 传感器实物图

该传感器源自德国原厂工艺，采用导电塑料电位计式测量原理，无需二次转换即可输出位置信号，主打长寿命、高线性、强环境适配，广泛适配注塑机械、液压设备、包装自动化、钣金冲压、木工机床等需要行程闭环反馈的工业场景，是中大型设备 500mm 行程位移检测主流选型。

二、LWH-0500（LWH500）核心性能优势

超长使用寿命，降低设备运维成本

传感器贵金属多触点滑刷搭配进口导电塑料电阻轨道，耐磨性能拉满，标准工况下往复运动寿命可达1 亿次，长期高频往复运行无明显信号漂移，大幅减少传感器更换频次，适配 24 小时连续生产产线。

超高测量精度，控制生产公差

独立线性度可达 ±0.04%，分辨率优于 0.01mm，重复定位误差小；搭配前端摆动式缓冲轴承，可抵消拉杆微小偏斜、不同轴安装误差，杜绝卡滞、爬行现象，开合模、液压推杆定位零偏差，避免产品尺寸报废novotechnik。

高速动态响应，适配自动化流水线

支持 10m/s 高速往复运动，型材外壳经过精密挤压与特殊耐磨处理，高速运行磨损低，信号实时同步输出，匹配高速注塑、连续冲压、高速包装设备动态检测需求。

标准化防护与接线，安装调试便捷

整机防护等级 IP55，可抵御车间粉尘、液压油飞溅、轻微水汽；电气接口采用 DIN EN 175301-803（原 DIN43650）液压标准 4 芯插头，配套原装密封接头，接线简单通用，市面工控模块、PLC 可直接对接使用。

多向卡扣式安装，适配狭小设备空间

阳极氧化铝四面开槽机身，配套可调节卡扣夹具，支持顶部、侧面、底部多方位快速卡装；可预先固定夹具再卡入传感器，高空、狭窄设备腔体安装操作简单，不锈钢 M6 可旋转拉杆，适配多种机械连接结构Novotechnik。

三、LWH-0500 标准技术参数

测量行程：500mm（电气有效行程 504mm）

测量原理：导电塑料电位计（位移测量）

线性精度：±0.04% FS

分辨率：＜0.01mm（无盲区连续采样）

机械寿命：100,000,000 次往复

运行速度：10m/s

防护等级：IP55

工作温度：-30℃ ~ +100℃

外壳材质：阳极氧化铝型材

拉杆：303 不锈钢，M6 外螺纹可旋转

电气接口：DIN43650 4 针标准插座

供电电压：42V DC，标准 5V 比例电压输出

适配工况：粉尘、液压油、常温工业车间

LWH系列尺寸安装图纸

四、LWH500 位移传感器主流应用场景

1. 注塑成型设备（核心应用）

中大型注塑机开合模行程检测、射胶位置反馈、顶出机构定位、锁模力行程监测；LWH-0500 500mm 量程适配中型注塑机全行程闭环控制，控制射胶量与合模距离，稳定塑料制品尺寸一致性。

2. 液压 / 油压机械设备

液压油缸推杆位移反馈、折弯机油缸行程、压铸机动模位置检测；IP55 防护可耐受液压油持续喷淋，长寿命设计适配液压设备高频往复动作。

3. 自动化成套设备

包装机械推料定位、纺织设备辊轴行程、木工裁板机床、钣金折弯机、非标自动化移栽平台；高精度保证流水线连续加工精度。

4. 工程机械配套

小型液压执行机构、测试台架位移标定、试验机行程监测，宽温区间适配车间冷热温差环境。

五、型号命名说明：LWH-0500/LWH-500/LWH500 区别

三者为同一产品，仅书写规范差异，采购选型通用：

LWH-0500：德国原厂标准完整型号，0500 代表 500mm 量程，官方图纸、报关、原厂供货统一标注；

LWH-500：行业简化标注型号，经销商、设备厂家常用简写；

LWH500：电商、搜索平台通用无分隔简写，搜索流量高；

采购、替换备件时三者可通用互换，尺寸、参数、接口完全一致，无需修改设备安装结构。

六、选型替换与使用注意事项

设备原传感器为 500mm 行程 NOVO 电子尺，直接替换 LWH-0500 即可，安装孔距、拉杆螺纹、插头完全兼容；

安装尽量将导电塑料轨道朝下，减少粉尘堆积，延长传感器使用寿命；

拉杆避免承受径向大力矩，轻微偏斜可依靠前端摆动轴承补偿，大幅偏斜需加装万向接头；

配套接线插头建议选用原厂 GDM3009 密封接头，提升车间油污环境密封性。

七、总结

德国 Novotechnik LWH-0500（LWH500/LWH-500）500mm 拉杆直线位移传感器凭借 ±0.04% 高线性、1 亿次超长使用寿命、IP55 工业防护、标准化通用接口，成为注塑、液压、自动化行业 500mm 中行程位移检测标杆产品。统一型号多写法适配线上搜索需求，替换便捷、稳定性强，是工业设备位置闭环控制高性价比进口传感解决方案。
