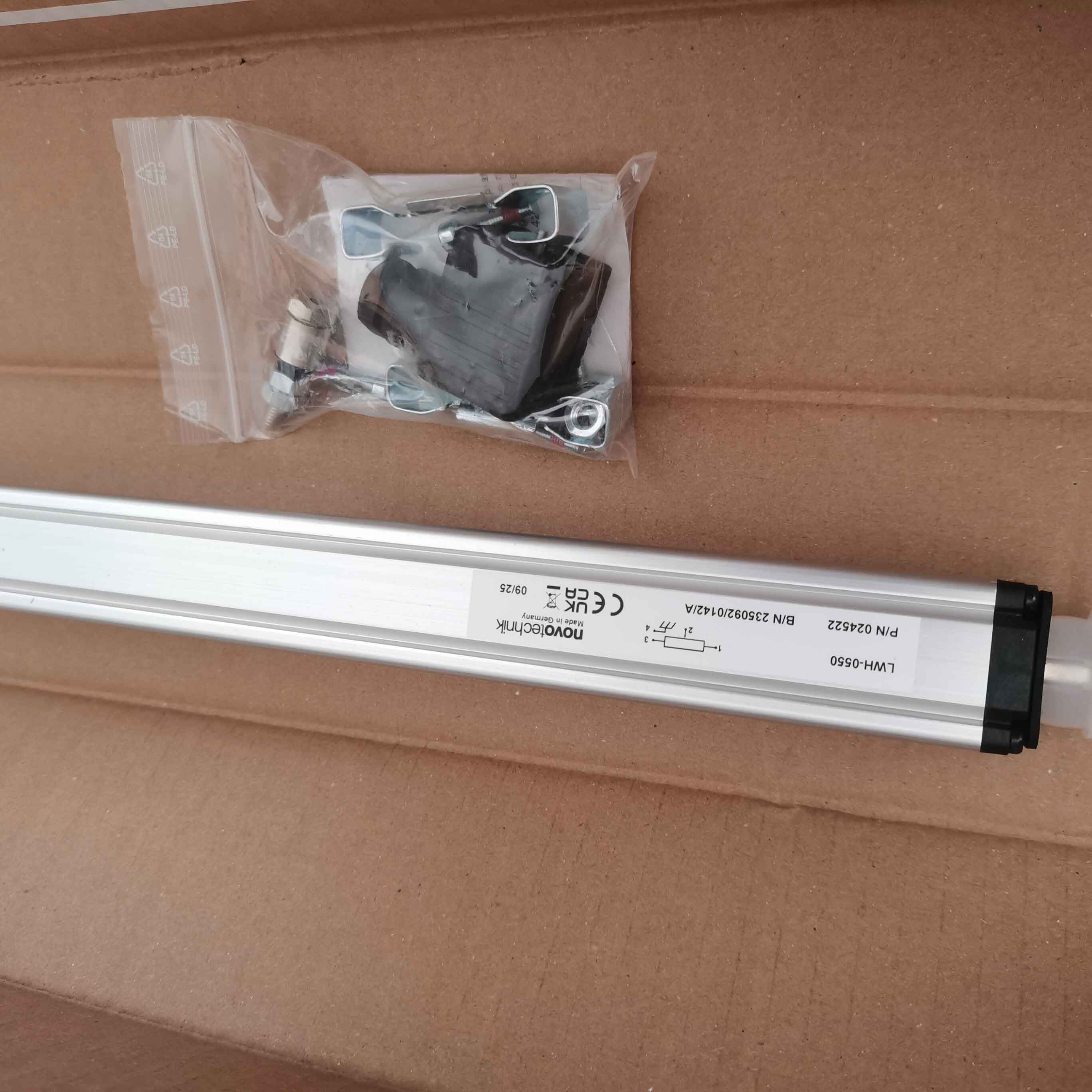

LWH-0550|LWH-550|LWH550德国novotechnik位移传感器

LWH-0550|LWH-550|LWH550 德国 Novotechnik 拉杆式直线位移传感器 工业电子尺参数与应用详解

一、产品基础介绍

德国 Novotechnik 诺沃泰克 LWH-0550、LWH-550、LWH550 为同一款 550mm 标准行程拉杆导电塑料直线位移传感器，行业统称 NOVO 电子尺、注塑机位移传感器。三种型号仅书写格式不同，原厂完整规范型号为LWH-0550，设备厂商、电商平台常简写 LWH-550、LWH550，采购替换完全通用，尺寸、电气、安装接口无差异。

LWH550 归属经典 LWH 拉杆系列，采用德国原厂导电塑料电位计测量方案，属于绝对式位置检测元件，上电无需归零，模拟比例电压输出，适配 PLC、注塑机控制器、液压控制系统闭环反馈。专为中型设备 550mm 中长行程位移监测设计，凭借稳定精度、1 亿次超长寿命、IP55 工业防护，成为塑胶、液压、机床自动化主流进口传感配件。

二、LWH-0550 核心性能优势

高精度线性输出，严控加工公差

独立线性度 ±0.05% FS，分辨率优于 0.01mm，重复定位误差≤±0.01mm；温漂仅 5ppm/K，高低温车间长期运行无信号漂移，开合模、油缸推进定位，减少产品不良率。前端浮动摆动轴承可补偿拉杆安装不同轴、轻微偏斜，杜绝卡滞、爬行失真问题。

1 亿次耐磨使用寿命，降低设备运维成本

内部贵金属多点滑刷搭配专用耐磨导电塑料电阻轨，支持 24 小时连续高频往复，标准工况可达 1 亿次动作周期，相比普通国产电子尺更换周期延长数倍，适合流水线不间断生产场景。

高速动态响应，适配高速自动化设备

允许运行速度 10m/s，加速度 200m/s²，动态跟随性强，高速注塑、折弯、冲压设备动态位移实时同步输出，无信号延迟滞后novotechnik。

工业防护 + 标准化电气接口，接线安装简单

整机防护等级 IP55，抵御车间粉尘、液压油飞溅、轻度水汽；电气采用通用 DIN43650 四针液压标准插头，支持 42VDC 供电，5V/10V 比例电压输出，市面主流工控模块可直接对接，无需额外转换模块。

多方位模块化安装，适配狭小设备腔体

阳极氧化铝一体挤压型材机身，四面开槽配套卡扣夹具，支持侧面、顶部、底部多角度快速固定；M6 可旋转不锈钢拉杆，搭配万向接头适配各类机械连接结构，拆装便捷，适配改造替换场景。

三、LWH-0550 完整标准技术参数

标称测量行程：550mm（有效电气行程 559mm，机械总行程 567mm）

测量原理：导电塑料电位计（绝对式位移测量）

独立线性度：±0.05% 满量程

分辨率：＜0.01mm，全程无测量盲区

重复精度：≤±0.01mm

机械寿命：100,000,000 次往复运动

运行速度：10m/s

防护等级：IP55

工作温度区间：-30℃ ~ +100℃

外壳材质：阳极氧化铝型材

拉杆规格：303 不锈钢，M6 外螺纹可旋转

电气接口：DIN EN 175301-803（DIN43650）4 芯标准插座

额定电阻：5kΩ，电阻公差 ±20%

供电电压：42V DC，推荐 5V/10V 供电

允许拉杆侧向偏摆：±12.5°

整机重量：约 805g

四、LWH550 位移传感器主流应用场景

1. 大中型注塑成型设备（核心应用）

550mm 量程适配中型注塑机开合模全行程检测、射胶位移反馈、顶出机构定位、锁模闭环控制；稳定电压输出管控射胶量、合模距离，保障塑料制品尺寸统一，是注塑设备原厂标配电子尺型号。

2. 液压油压成套设备

液压主油缸行程监测、数控折弯机、压铸机动模位置反馈；IP55 防护耐受液压油持续喷淋，宽温区间适配冷热液压车间，高频往复工况长期稳定运行。

3. 金属加工与木工机床

钣金折弯、裁板锯、型材挤压机床位移闭环；高精度控制加工进给行程，提升板材裁切、折弯尺寸一致性，降低报废损耗。

4. 自动化非标产线

包装机械推料定位、移栽平台、检测工装、材料拉伸试验机；长寿命适配流水线连续作业，信号稳定抗车间电机、变频器电磁干扰。

5. 工程机械与测试台架

小型液压执行机构、材料力学测试台、自动化标定设备，宽温特性适配车间温差大、震动强的工业环境。

五、LWH-0550、LWH-550、LWH550 型号区分说明

三者指代完全同款传感器，仅行业书写习惯差异，采购、备件替换通用：

LWH-0550：德国原厂标准型号，产品手册、报关单、原厂订货统一标注，0550 代表 550mm 测量量程；

LWH-550：设备厂家、经销商简化标注格式，图纸、备件清单高频使用；

LWH550：搜索引擎、电商平台无分隔简写，线上搜索流量高，询价、检索优先使用。

六、选型替换与现场使用注意事项

原有设备 550mm 行程 NOVO 拉杆电子尺故障，直接更换 LWH-0550 即可，安装孔距、拉杆螺纹、插头完全兼容，无需改动设备结构；

安装时电阻轨道尽量朝下，减少粉尘油污堆积，延长传感器使用寿命；

拉杆禁止承受大径向力矩，安装存在明显不同轴时，建议搭配万向球头接头，避免内部电刷磨损加剧；

油污、粉尘较重工况，选用配套原装密封插头，提升接头处防水防尘能力；

供电建议稳定 10V 直流，减少电压波动带来的测量误差，信号线单独走线远离动力电缆，降低电磁干扰。

七、全文总结

德国 Novotechnik LWH-0550（LWH-550/LWH550）550mm 拉杆直线位移传感器，依托 ±0.05% 高精度、1 亿次超长耐磨寿命、IP55 工业防护、通用标准化安装接线，覆盖注塑、液压、机床、自动化多行业中长行程位置闭环控制需求。三种型号写法覆盖全网搜索习惯，替换便捷、运行稳定，是工业设备高精度位移检测高可靠进口传感解决方案。
