本文详解德国 Novotechnik LWH-0750（常简写 LWH-750/LWH750）拉杆式可变电阻位移传感器，原厂 750mm 有效电气行程导电塑料电位器电子尺，原装进口线性±0.04% FS、1 亿次超长机械寿命，IP55 工业防护，适配注塑机、液压折弯机、重型压铸设备油缸闭环位移检测。文章覆盖完整电气机械参数、标准接线定义、多场景选型对比、现场电磁干扰解决办法，同时区分市面仿品与原装 Novotechnik LWH 系列差异，为自动化设备工程师提供选型、安装、调试一站式技术参考，解决软启动、变频器干扰导致数值跳变、漂移故障。LWH-0750,LWH-750,LWH750,novotechnik,可变电阻器

一、产品基础介绍：LWH-0750 是什么？

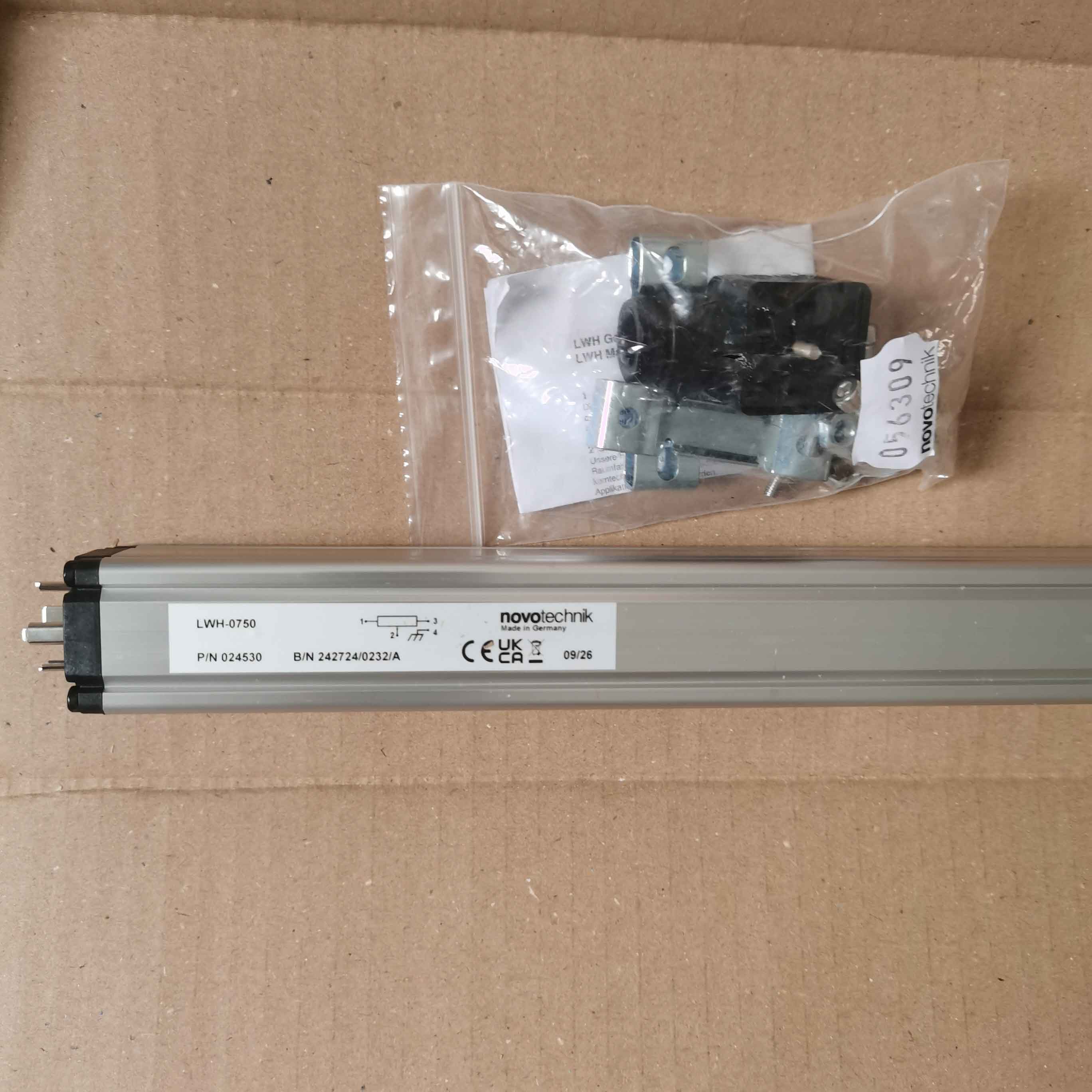

Novotechnik LWH-0750实物

LWH系列整体外观

LWH-0750（行业通用简写 LWH-750、LWH750）是德国 Novotechnik（诺沃泰克 / 诺我）原厂拉杆式导电塑料可变电阻位移传感器，也常被行业称为电子尺、电阻尺、电位式直线位移传感器，归属 LWH 标准拉杆系列，电气有效测量行程 750mm，是大中型液压设备、重型注塑机械主流长行程位移反馈元件。
测量核心采用进口导电塑料电阻轨，绝对式分压模拟输出，无需上电回零，断电保存位置数值，区别于磁致伸缩、光栅尺等高成本方案，兼顾高精度与性价比，广泛适配工业自动化闭环控制场景。

二、型号编码释义，区分 LWH-0750 同系列规格

1. LWH：标准拉杆式电位计位移传感器系列代号
2. 0750：电气有效测量行程 750mm（机械总行程 758mm，预留 8mm 缓冲保护区间）
3. 俗称简写：LWH-750、LWH750 均指代同一款 LWH-0750 原厂型号，采购、设备图纸通用标注方式
   同系列可选量程：50/75/100/150/225/300/450/500/600/750/900mm，长行程设备优先选用 LWH-0750、LWH-0900 型号。

三、LWH-0750 核心技术参数（原装 Novotechnik 标准）

1. 电气性能（可变电阻核心指标）

• 测量原理：导电塑料电位器（分压式可变电阻输出）
• 有效电气行程：750mm
• 独立线性度：±0.04% FS（原厂高精度档）
• 分辨率：＜0.01mm，全程无测量盲区
• 重复精度：≤±0.01mm
• 标称电阻：5kΩ，电阻公差 ±20%
• 供电电压：DC5~42V，工控标准推荐 DC24V
• 输出信号：0~ 供电电压连续分压模拟信号
• 电刷允许电流：≤1μA，防止电阻轨磨损加速
• 绝缘耐压：500VDC 绝缘电阻≥10MΩ

2. 机械与环境参数

• 机械寿命：100,000,000 次往复运动
• 运行速度：10m/s，适配高速油缸往复工况
• 防护等级：IP55，抵御车间粉尘、切削液、液压油飞溅
• 工作温度：-30℃ ~ +100℃
• 外壳材质：阳极氧化铝四面开槽型材
• 拉杆：AISI303 不锈钢 M6 外螺纹，360° 可旋转，前端柔性自调轴承补偿 ±12.5° 侧向偏摆
• 安装配件：原装配套 2 个可调卡扣夹具、M4 固定螺丝，四面卡槽多方位安装
• 电气接口：DIN EN 175301-803（原 DIN43650）4 芯标准航空插头，行业通用工控接口

3. 4 芯插头标准接线定义

1 脚：DC 供电正极（+V）
2 脚：位移模拟信号输出（Signal）
3 脚：电源负极 0V/GND
4 脚：屏蔽层接地端子（抗干扰专用）

四、LWH-0750 核心产品优势（LWH-0750,LWH-750,LWH750,novotechnik,可变电阻器）

1. 超长耐用，适配重型高频工况
   导电塑料电阻轨耐磨配方，1 亿次往复无明显线性衰减，相比国产电阻尺使用寿命提升 3~5 倍，适合 24 小时连续运行注塑、压铸设备。
2. 长行程高精度，750mm 全程线性稳定
   ±0.04% FS 高线性度，750mm 长量程下仍可控制油缸定位，解决大型折弯机、锁模机尺寸偏差问题。
3. 柔性防侧偏机械结构
   前端摆动式缓冲轴承，吸收设备装配微小同轴误差，无需精密加工浮动接头也能降低卡滞、磨损概率。
4. IP55 工业防护，恶劣车间稳定运行
   压铸、钣金、注塑车间粉尘、油水环境下不易内部污染，减少传感器频繁更换成本。
5. 绝对式信号输出，调试简单
   分压模拟信号上电直接读取位置，无需零点复位，兼容 PLC、注塑工控板、伺服模拟量模块，无需额外转换模块。
6. 多方位模块化安装
   壳体四面通用安装槽，夹具可提前预装后卡扣固定，高空、狭窄设备腔体拆装便捷。

五、LWH-0750 主流工业应用场景（匹配客户搜索需求）

1. 大中型注塑成型设备（核心应用）
   750mm 长行程适配 300~1200 吨注塑机全行程锁模、射胶、顶出、座台进退闭环控制，管控熔胶量、合模距离，改善产品飞边、厚薄不均缺陷，是进口注塑设备原厂标配型号。
2. 重型液压钣金加工机床
   数控折弯机、液压剪板机、四柱油压机主油缸位移监测，稳定控制折弯深度、冲压行程，统一批量加工工件尺寸。
3. 压铸、锻压重型设备
   铝合金冷室 / 热室压铸机料筒、顶出机构行程反馈，抵抗高压液压冲击、持续振动工况。
4. 自动化非标设备
   大型升降平台、材料拉伸试验机、伺服液压测试工装、重型包装流水线直线定位检测。
5. 木工、纺织、大型包装机械
   数控裁板锯、多层热压机、宽幅经编机长滑块位移闭环控制。

六、现场高频故障：LWH-0750 数值跳变、出现负数漂移解决方案

结合车间 220KW 软启动器、变频器电磁干扰场景（匹配你现场设备工况），可变电阻式传感器易受晶闸管谐波干扰，出现数值跳变、正负漂移，分三步整改：

1. 布线隔离阻断辐射干扰

• LWH-0750 屏蔽信号线与软启动、伺服动力电缆分层桥架敷设，平行间距≥20cm，禁止同线槽捆扎；
• 屏蔽线缆仅 PLC 控制柜端单点接地，传感器插头端屏蔽层悬空，消除地环路电流。

2. 信号滤波降噪

• 信号线两端加装镍锌磁环，线缆在磁环缠绕 2~3 圈，吸收高频尖峰杂波；
• PLC 模拟量通道开启硬件滤波（10~50ms 平滑时间），程序增加均值数字滤波消除瞬时跳变；
• 长距离传输搭配 Novotechnik TE1 信号转换器，将 0~10V 电压信号转为 4~20mA 电流输出，抗干扰能力大幅提升。

3. 设备源头抑制 EMI 干扰

软启动进线加装三相 EMC 电源滤波器，延长电机启动斜坡时间，降低晶闸管通断产生的谐波辐射；软启动柜体独立接地排，不和传感器、PLC 弱电共用接地。

4. 机械安装规范减少硬件故障

安装时电阻轨面朝下方，避免金属碎屑、液压油落入内部；拉杆必须搭配浮动接头，杜绝刚性硬连接侧向应力；设备两端预留 8mm 缓冲行程，禁止撞击传感器堵头。

七、LWH-0750 原装与仿品区分选购指南（解决采购搜索需求）

1. 铭牌标识：原装印有完整 Novotechnik 德国标识、P/N 原厂物料编号（如 024330），仿品仅印刷 LWH 型号无原厂物料码；
2. 内部电阻轨：原厂导电塑料涂层均匀，电刷耐磨合金材质，仿品碳膜易磨损，使用 3~6 个月线性大幅偏移；
3. 接口插头：DIN 标准 4 芯插头密封胶圈原厂耐油材质，仿品易老化渗油；
4. 性能对比：国产仿品线性仅 ±0.2% FS，机械寿命不足 2000 万次，长期高频工况频繁漂移跳数。

八、同系列长行程型号选型对照
