LWH-0800|LWH-800|LWH800 德国 Novotechnik 可变电阻器 800mm 原装注塑机电子尺参数、接线、干扰故障解决方案

本文全面解析德国 Novotechnik LWH-0800（行业简写 LWH-800、LWH800）拉杆式导电塑料可变电阻位移传感器，原厂 800mm 有效电气行程电位式电子尺，独立线性度 ±0.04% FS、1 亿次超长机械寿命，IP55 工业防尘防油防护。产品采用绝对分压输出，断电保留位置数据，适配大型注塑机、重型液压折弯机、压铸机长行程油缸闭环检测。文章覆盖完整电气机械参数、4 芯标准接线定义、多行业应用场景、原装与仿品辨别方法，重点针对现场软启动、变频器电磁干扰导致数值跳变、负数漂移问题提供整套整改方案，为设备工程师、采购人员提供选型、安装、调试一站式技术参考，解决长行程位移测量精度不稳定难题。LWH-0800|LWH-800|LWH800德国novotechnik可变电阻器

Novotechnik LWH系列传感器实物

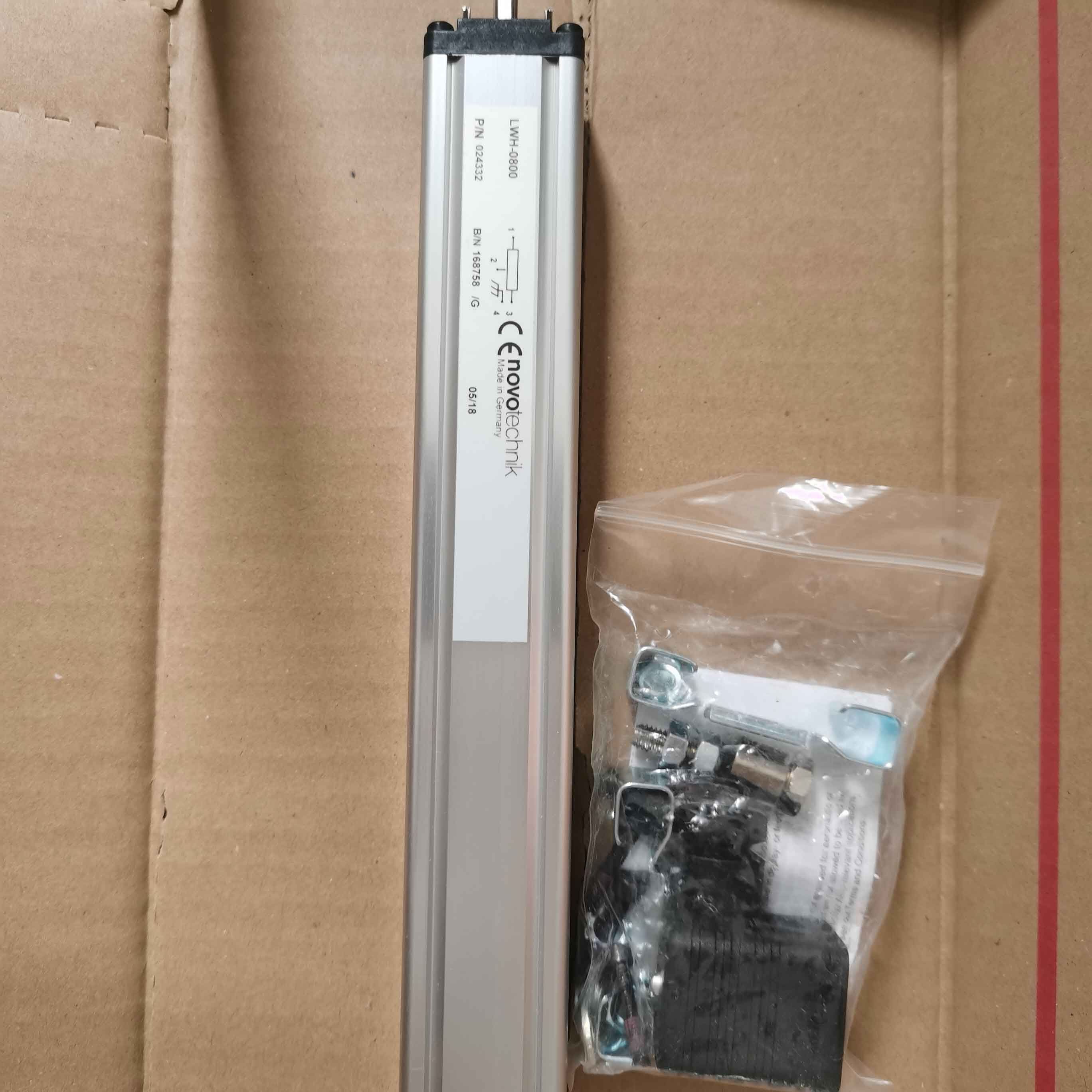

LWH-0800拉杆电子尺实拍

一、产品基础定义：LWH-0800 是什么？

LWH-0800（行业图纸、采购常简写 LWH-800、LWH800）是德国 Novotechnik（诺沃泰克 / 诺我）LWH 标准拉杆系列可变电阻式直线位移传感器，业内俗称电子尺、电阻尺、导电塑料电位计。

型号编码释义

LWH：拉杆外置式导电塑料位移传感器系列代号

0800：标准有效电气测量行程 800mm，机械总行程 813mm，两端预留 13mm 缓冲防撞区间

LWH-800、LWH800：行业通用简化标注，与完整型号 LWH-0800 为同一款产品，采购、设备程序可通用

测量原理

内置耐磨导电塑料电阻轨 + 贵金属电刷，分压式绝对模拟输出，无需上电回零，区别于光栅、磁致伸缩传感器，性价比更高，适配 24 小时连续运行重型液压设备。

二、LWH-0800 原厂核心技术参数

1. 电气性能（可变电阻核心指标）

有效电气行程：800mm

独立线性度：高 ±0.04% FS（长量程高精度款）

分辨率：＜0.01mm，全程无测量盲区

重复精度：≤±0.01mm

标称电阻：10kΩ，电阻公差 ±20%

供电范围：DC5~42V，工业现场推荐 DC24V 供电

输出信号：0~ 供电电压连续分压模拟信号

电刷允许电流：≤1μA，降低电阻轨磨损

绝缘耐压：500VDC 下绝缘电阻≥10MΩ

温漂系数：典型 5ppm/K，高低温工况数值漂移小

2. 机械与环境参数

机械寿命：100,000,000 次往复运动

运行速度：10m/s，适配油缸高频往复工况

抗冲击加速度：200m/s²，耐受设备振动冲击

防护等级：IP55，抵御车间切削液、液压油飞溅、金属粉尘

工作温度：-30℃ ~ +100℃

外壳：四面开槽阳极氧化铝型材，多方位卡扣安装

拉杆：AISI303 不锈钢 M6 外螺纹，360° 可旋转，前端柔性轴承允许 ±12.5° 侧向偏摆，无需精密浮动接头

接口：DIN EN 175301-803（原 DIN43650）4 芯标准航空插头，工控行业通用

整机重量：约 1050g

3. 4 芯插头标准接线定义

1 脚：DC 供电正极（+Vcc）

2 脚：位移模拟信号输出（Signal）

3 脚：电源负极 0V/GND

4 脚：屏蔽层接地端子（抗干扰专用）

三、LWH-0800 六大核心产品优势（SEO 核心卖点）

800mm 长量程高精度

±0.04% FS 线性度，大型设备全行程测量无尺寸偏差，解决大吨位注塑机合模、折弯机深度控制精度不足问题。

1 亿次超长耐磨寿命

德国进口导电塑料涂层，贵金属电刷摩擦损耗低，24 小时不间断生产工况下使用寿命是国产电阻尺 3~5 倍，大幅降低更换维护成本。

柔性防侧偏机械结构

前端万向缓冲轴承，吸收设备装配同轴误差，刚性连接下也不会出现拉杆卡滞、电刷磨损加速。

IP55 恶劣工况适配

压铸、钣金、注塑车间油雾、粉尘环境下密封可靠，不易内部污染导致信号漂移。

绝对式模拟输出，调试简单

上电直接读取真实位置，断电数值不丢失，兼容注塑工控板、PLC、伺服模拟量模块，无需额外信号转换模块。

模块化多向安装

壳体四面通用卡槽，配套可调卡扣夹具，狭窄设备腔体、高空机位拆装便捷。

四、LWH-0800 主流工业应用场景（覆盖长尾搜索需求）

1. 大型注塑成型设备（核心应用）

800mm 长量程适配 400~1200 吨大型卧式注塑机，用于锁模、射胶、顶出、座台进退全行程闭环控制，管控熔胶量、合模距离，改善大件塑料制品厚薄不均、飞边、缺料缺陷，进口注塑设备原厂标配型号。

2. 重型液压钣金加工机床

数控液压折弯机、四柱重型油压机、大型剪板机主油缸位移监测，稳定控制折弯深度、冲压行程，保证批量加工工件尺寸统一。

3. 铝合金冷热室压铸设备

大型压铸机料筒推进、顶出机构、模具开合行程反馈，抵抗高压液压冲击、持续强振动工况。

4. 非标自动化重型设备

大型液压升降平台、材料拉伸试验机、重型包装流水线、多层热压机滑块直线定位检测。

5. 木工、纺织宽幅机械设备

数控大型裁板锯、宽幅经编机、橡胶压延机长滑块位移闭环控制。

五、现场高频故障：LWH-0800 数值跳变、出现负数漂移全套解决方案

工业现场搭配 220KW 在线式软启动器、大功率变频器时，晶闸管斩波产生高频谐波，易干扰分压式可变电阻传感器，出现数值随机跳动、正负跳变（如稳定 8.0 突然跳 - 8.0），分四层整改：

1. 布线隔离阻断辐射干扰

LWH-0800 屏蔽信号线与软启动、伺服动力电缆分层桥架敷设，平行间距≥20cm，禁止同线槽、捆绑走线；

屏蔽线缆仅 PLC 控制柜端单点 360° 夹紧接地，传感器插头端屏蔽层悬空，消除地环路干扰电流。

2. 信号端滤波降噪

信号线首尾两端加装镍锌磁环，线缆在磁环内缠绕 2~3 圈，吸收高频尖峰杂波；

PLC 模拟量通道开启硬件滤波（10~50ms 平滑时间），程序增加均值数字滤波消除瞬时跳变；

远距离传输搭配 Novotechnik TE1 信号转换器，将 0~10V 电压信号转为 4~20mA 电流输出，抗干扰能力提升数倍。

3. 强电设备源头抑制 EMI 干扰

软启动进线加装三相 EMC 电源滤波器，延长电机启动斜坡时间，降低晶闸管通断产生的谐波辐射；软启动柜体使用≥6mm² 铜导线单独接接地排，不和传感器、PLC 弱电共用接地干线。

4. 规范机械安装减少硬件故障

安装时电阻轨面朝下方，避免金属碎屑、液压油落入内部；拉杆必须配套浮动接头，杜绝刚性硬连接产生侧向应力；设备两端预留 13mm 缓冲行程，禁止撞击传感器堵头。

六、LWH-0800 原装与仿品区分采购指南

铭牌标识：原装完整印刷 Novotechnik 德国 logo、原厂 P/N 物料编号，仿品仅印刷 LWH-0800 型号无原厂物料码；

内部电阻轨：原厂导电塑料涂层均匀耐磨，贵金属电刷；仿品普通碳膜，3~6 个月线性大幅偏移、跳数频繁；

DIN 插头配件：原装插头耐油密封胶圈，长期高温不老化渗油；仿品塑料件易开裂漏油；

性能差距：国产仿品线性仅 ±0.2% FS，机械寿命不足 2000 万次，高频振动工况漂移严重。

七、同系列长量程型号选型对照表

表格

完整型号 行业简写 有效测量行程 适配设备类型

LWH-0750 LWH-750/LWH750 750mm 300~500 吨中型注塑、中小型折弯机

LWH-0800 LWH-800/LWH800 800mm 400 吨以上大型注塑、重型油压机、压铸机

LWH-0900 LWH-900/LWH900 900mm 超大型压铸机、重型升降平台、宽幅热压机
