本文详解德国 Novotechnik 诺沃泰克 LWH-0900（行业简写 LWH-900、LWH900）拉杆式电子尺，原厂 900mm 量程导电塑料直线位移传感器，独立线性度 ±0.04% FS、1 亿次超长机械寿命，IP55 防尘防油工业防护。产品采用绝对分压模拟输出，断电保留位置数值，适配超大型注塑机、重型液压折弯机、铝合金压铸机长行程油缸闭环位置检测。文章完整覆盖原厂电气机械参数、DIN4 芯标准接线定义、多行业设备应用、原装与仿品辨别方法，重点针对车间 220KW 软启动、大功率变频器电磁干扰导致数值跳变、正负漂移故障提供全套整改方案，为自动化设备工程师、采购人员提供选型、安装、调试一站式技术参考，解决长行程位移测量精度不稳定、跳数漂移难题。

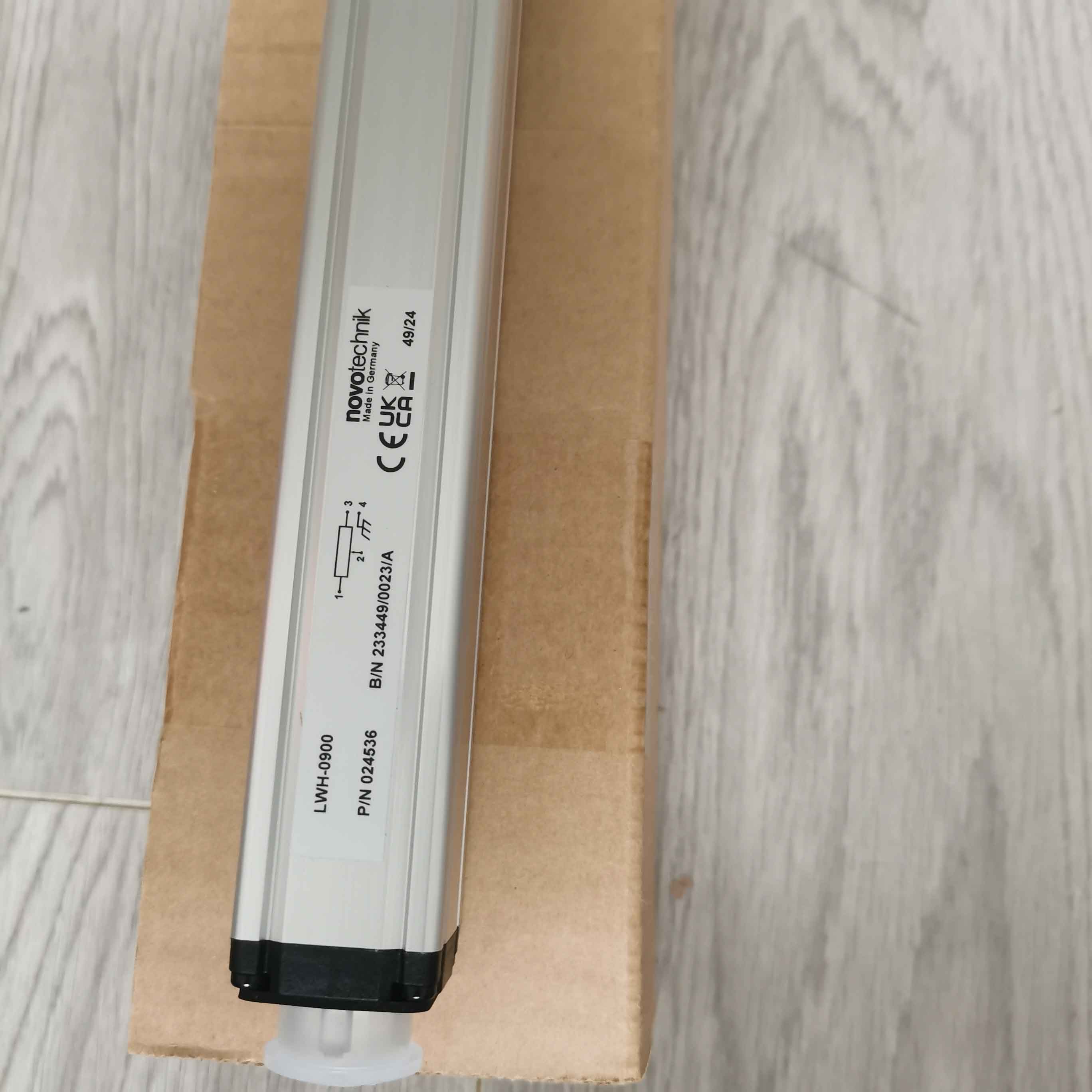

Novotechnik LWH系列电子尺实物

一、产品基础定义：LWH-0900 是什么？

LWH-0900（行业图纸、采购单据常简写 LWH-900、LWH900）是德国 Novotechnik（诺沃泰克 / NOVO）LWH 标准拉杆系列导电塑料电子尺（可变电阻式直线位移传感器），也是该系列量程上限型号，有效测量行程 900mm。

1. 型号编码释义

• LWH：外置拉杆式导电塑料电位计位移传感器系列代号
• 0900：标准有效电气测量行程 900mm，机械总行程 915mm，两端预留 15mm 防撞缓冲区间
• LWH-900、LWH900：行业通用简化标注，与完整型号 LWH-0900 为同一款原装产品，设备程序、采购下单可通用

1. 测量原理
   内置德国进口耐磨导电塑料电阻轨 + 贵金属电刷，分压式绝对模拟电压输出，无需上电回零，对比磁致伸缩、光栅尺成本更低，适合 24 小时不间断重型液压设备闭环控制。

二、LWH-0900 原厂核心技术参数

1. 电气性能（电子尺核心指标）

• 有效电气行程：900mm（LWH 系列标准量程）
• 独立线性度： ±0.04% FS，长量程全程误差可控
• 分辨率：＜0.01mm，全程无测量盲区
• 重复精度：≤±0.01mm，批量加工尺寸一致性高
• 标称电阻：10kΩ，电阻公差 ±20%
• 供电范围：DC5~42V，工业现场推荐 DC24V 稳定供电
• 输出信号：0~ 供电电压连续分压模拟信号
• 电刷允许电流：≤1μA，降低电阻轨摩擦损耗
• 绝缘耐压：500VDC 下绝缘电阻≥10MΩ
• 温漂系数：典型 5ppm/K，高低温车间数值漂移小

2. 机械与环境参数

• 机械寿命：100,000,000 次往复运动，远超国产电子尺使用寿命
• 运行速度：10m/s，适配油缸高频快速往复工况
• 抗冲击加速度：200m/s²，耐受压铸、冲压设备持续振动冲击
• 防护等级：IP55，密封结构抵御切削液、液压油飞溅、金属粉尘侵入
• 工作温度：-30℃ ~ +100℃，冷热车间均可稳定工作
• 外壳：32×32mm 四面开槽阳极氧化铝型材，配套可调卡扣夹具，多方位安装
• 拉杆：AISI303 不锈钢 M6 外螺纹，360° 可旋转，前端万向缓冲轴承允许 ±12.5° 侧向偏摆，无需高精度浮动接头
• 电气接口：DIN EN 175301-803（原 DIN43650）4 芯标准航空插头，工控设备通用接口

3. 4 芯插头标准接线定义

1 脚：DC 供电正极（+Vcc）
2 脚：位移模拟信号输出（Signal）
3 脚：电源负极 0V/GND
4 脚：屏蔽层接地端子（抗干扰专用）

LWH系列接线手册图纸

三、LWH-0900 六大核心产品优势

1. 900mm 超大长量程，大型设备专属
   作为 LWH 系列标准行程电子尺，完美匹配 1000 吨级大型注塑机、重型四柱油压机全行程油缸测量，解决中小量程传感器行程不足、分段测量误差大的痛点。
2. 1 亿次超长耐磨寿命
   德国原装导电塑料涂层 + 贵金属电刷，摩擦损耗低，24 小时不间断生产工况下使用寿命是国产电阻尺 3~5 倍，大幅降低设备停机维护、更换配件成本。
3. 万向缓冲防侧偏机械结构
   前端摆动式缓冲轴承，自动吸收设备装配同轴误差，刚性直连状态下也不会出现拉杆卡滞、电刷快速磨损。
4. IP55 恶劣工况适配密封
   压铸、钣金、注塑车间油雾、粉尘环境下密封可靠，杜绝油污、金属碎屑进入内部造成信号漂移、跳数。
5. 绝对式模拟输出，调试简单便捷
   上电直接读取真实油缸位置，断电数值不丢失，兼容各类注塑工控板、PLC 模拟量模块，无需额外高价信号转换模块。
6. 四面模块化卡槽安装
   壳体四面通用安装槽，卡扣夹具可预装后快速固定，狭窄设备腔体、高空机位拆装省时省力。

四、LWH-0900 主流工业应用场景

1. 千吨级大型注塑成型设备（核心应用）

900mm 超长量程适配 600~1200 吨卧式大型注塑机，用于锁模、射胶、顶出、座台进退全行程闭环控制，管控熔胶量、合模距离，改善大型塑料件厚薄不均、飞边、缺料缺陷，进口大型注塑设备原厂标配型号。

2. 重型液压钣金加工机床

数控液压折弯机、超大型四柱油压机、宽幅剪板机主油缸位移监测，稳定控制折弯深度、冲压行程，保证大批量钣金工件尺寸统一。

3. 大型冷热室铝合金压铸设备

千吨级压铸机料筒推进、模具开合、顶出机构行程反馈，耐受高压液压冲击、24 小时持续强振动工况。

4. 非标自动化重型设备

大型液压升降平台、材料拉伸试验机、重型多层热压机、宽幅包装流水线滑块直线定位检测。

5. 木工、橡胶宽幅加工机械

数控大型裁板锯、橡胶压延机、宽幅经编机长滑块位移闭环控制。

五、现场高频故障：LWH-0900 数值跳变、负数漂移全套整改方案

工业现场搭配 220KW 在线式软启动器、大功率变频器时，晶闸管斩波调压会产生高频谐波辐射，分压式电子尺弱电信号易受干扰，出现数值随机跳动、正负对称跳变（稳定 9.0 突然跳 - 9.0），分四层系统化整改：

1. 布线隔离，阻断辐射干扰路径

• LWH-0900 屏蔽信号线与软启动、伺服电机动力电缆分层桥架敷设，平行间距≥20cm，禁止同线槽、捆绑走线；
• 屏蔽线缆仅 PLC 控制柜端单点 360° 夹紧接地，传感器插头端屏蔽层悬空，消除地环路干扰电流。

2. 信号端滤波降噪，平滑瞬时杂波

• 信号线首尾两端加装镍锌磁环，线缆在磁环内缠绕 2~3 圈，吸收高频尖峰杂波；
• PLC 模拟量通道开启硬件滤波（10~50ms 平滑时间），程序增加均值数字滤波消除瞬时跳变；
• 远距离传输搭配 Novotechnik TE1 信号转换器，将 0~10V 电压信号转为 4~20mA 电流输出，抗干扰能力提升数倍。

3. 强电设备源头抑制 EMI 干扰

软启动进线加装三相 EMC 电源滤波器，延长电机启动斜坡时间，降低晶闸管通断产生的谐波辐射；软启动柜体使用≥6mm² 铜导线单独接接地排，不和传感器、PLC 弱电共用接地干线。

4. 规范机械安装，减少硬件自身故障

安装时电阻轨面朝下方，避免金属碎屑、液压油落入内部；拉杆必须配套浮动接头，杜绝刚性硬连接产生侧向应力；设备两端预留 15mm 缓冲行程，禁止撞击传感器堵头造成内部损坏。

六、LWH-0900 原装与仿品区分采购指南

1. 铭牌标识：原装完整印刷 Novotechnik 德国 logo、原厂 P/N 物料编号，仿品仅印刷 LWH-0900 型号无原厂物料码；
2. 内部电阻轨：原厂导电塑料涂层均匀耐磨，贵金属电刷；仿品普通碳膜，3~6 个月线性大幅偏移、频繁跳数；
3. DIN 插头配件：原装插头耐油密封胶圈，长期高温不老化渗油；仿品塑料件易开裂漏油；
4. 性能差距：国产仿品线性仅 ±0.2% FS，机械寿命不足 2000 万次，振动工况漂移严重，无法满足千吨设备高精度生产需求。
