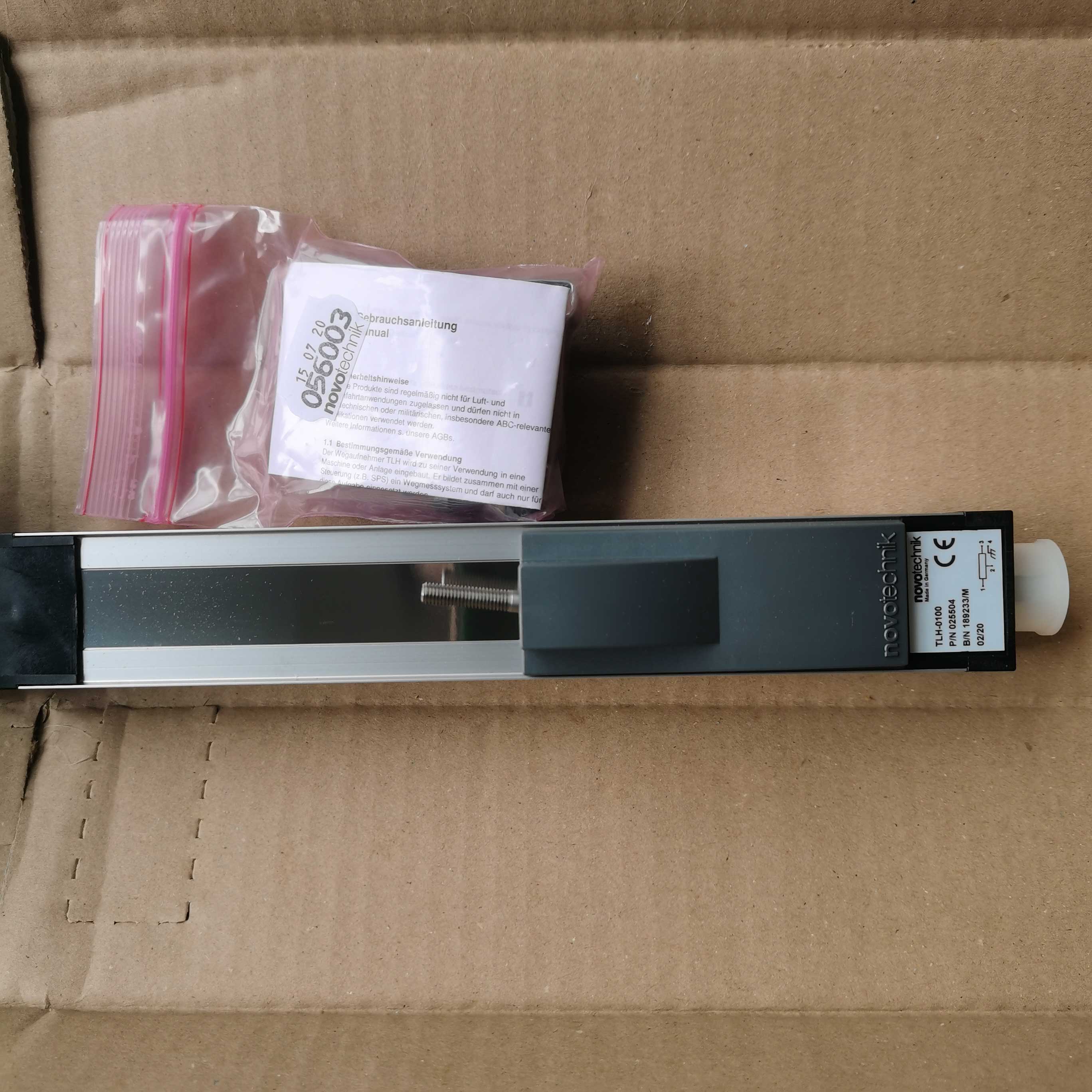

TLH-0100|TLH-100|TLH100德国novotechnik滑块式电子尺
TLH-0100|TLH-100|TLH100德国novotechnik滑块式电子尺直线位移传感器主要用于控制、调节和测量系统中对位移和长度的直接有效测量。无拉杆设计使传感器滑刷在传感器侧面，沿传感器长度方向移动，这样就避免了一般传感器常见由于“泵”效应引起的传感器失效问题，并且行程可达100毫米。
产品参数
产品详情
一、产品基础介绍
TLH-0100,TLH-100,TLH100,novotechnik,滑块式电子尺
德国 Novotechnik（诺沃泰克）拥有 70 余年精密位移传感制造经验，TLH-0100（简写 TLH100） 是 TLH 系列无杆滑块式导电塑料直线位移传感器，行业俗称滑块电子尺、侧滑电阻尺，整机德国原装进口，专为设备内部安装空间狭小、油缸侧向联动场景设计，区别于 LWH 拉杆式电子尺无外露推杆结构，适配注塑机、液压机床、压铸设备、非标自动化 PLC 闭环定位检测，兼容西门子、三菱、汇川等全系列模拟量控制系统。
型号编码释义
- TLH：无杆滑块式导电塑料位移传感器系列代号
- 0100/100：有效电气测量行程 100mm
- 标配版本：5kΩ 标准电阻、DIN43650 四针工业插头、M5 万向球铰滑块耦合头
二、TLH-0100 核心电气性能参数
- 精度测量指标
- 电气输出特性
- 电气接口
统一 DIN43650 标准 4 极防水插座，接线牢固，差分输出结构抑制车间杂波干扰，替换国产同规格电子尺无需改线。
三、机械结构与防护规格（无杆滑块核心优势）
1. 硬件结构配置
- 外壳：阳极氧化一体挤压铝合金型材，通用 T 型槽安装轨道，搭配可调卡扣夹具，顶部 / 侧面多方位快速固定
- 滑块组件：内嵌耐磨工程塑料铝合金滑座，侧边内置 M5 万向球铰耦合头，淬硬不锈钢弹簧钢球，自动补偿 ±1° 角度偏差、±1.5mm 平行偏差，完全消除侧向载荷磨损电阻轨
- 核心传感：德国原厂特种导电塑料电阻轨道 + 贵金属多触点弹性电刷，滑动顺滑无信号跳变
- 无杆专利设计：取消外露拉杆，侧面滑块联动，杜绝拉杆式电子尺 “泵效应” 积油进水损坏故障
- 机械寿命：≥1 亿次往复动作，24 小时不间断量产设备稳定使用 6 年以上无精度衰减
- 运行速度可达：10m/s，抗冲击 200m/s²，适配高频往复液压滑台、开合模机构
2. 环境防护参数
- 防护等级：传感器轨道朝下安装可达 IP54，阻挡切削液、液压油飞溅、车间粉尘侵入腔体
- 工作温度区间：-30℃ ~ +100℃，适配低温北方厂房、高温压铸、硫化设备工况
- 抗振动：5~2000Hz 宽频抗振，冲压、锻压重型设备无信号抖动
四、TLH-0100 滑块电子尺五大独有优势（对比拉杆 LWH 系列）
1. 无杆紧凑结构，节省设备内部安装空间
传统 LWH 拉杆电子尺两端预留推杆活动空间，整机总长更长；TLH100 滑块侧装，无突出拉杆，狭小油缸腔体、紧凑型注塑机锁模机构、小型液压工装适配，设备结构设计更简洁。
2. 万向球铰滑块，容错安装降低故障率
滑块自带弹性浮动球头，安装同轴度偏差无需精准校准，侧向拉力、偏斜力全部释放，不会划伤电阻轨道；拉杆式电子尺微小偏斜易卡顿报废，TLH 系列大幅减少售后维修频次。
3. 杜绝泵效应失效，油污车间使用寿命翻倍
拉杆电子尺推杆伸缩会形成气压泵效应，液压油、水汽被吸入传感器内部腐蚀电刷；TLH 侧滑封闭式不锈钢防尘钢带，无气体抽吸问题，注塑、压铸油污重环境耐用性大幅提升。
4. J对值无源输出，电控配套成本更低
分压模拟信号直连 PLC 模拟模块，无需外置变送模块；断电记忆位置数据，自动化程序省去回零逻辑，降低电控配件采购与编程成本。
5. 全系列通用标准化配件，替换便捷TLH-0100,TLH-100,TLH100,novotechnik,滑块式电子尺
T 槽夹具、DIN 插头、球铰接头全量程通用，TLH 系列覆盖 100mm~3000mm 全规格，设备改型更换不同量程电子尺无需重新加工安装支架。
五、TLH-0100 主流工业应用场景
- 中小型注塑机械（核心适配场景）
100mm 行程适配小型注塑机座台进退、顶出机构、薄模开合模位移闭环控制，精准调节射胶位置，稳定塑件成型精度，海达、海天小型注塑机原厂配套同款电子尺。 - 小型液压设备
四柱小型油压机、折弯机辅助滑台、剪板机定位反馈，精准控制冲压、折弯深度，提升加工成品一致性。 - 压铸、橡胶硫化设备
铝合金小型压铸机合模行程、橡胶热压机压板位移检测，高温油污工况稳定输出信号。 - 非标自动化产线
液压夹具、小型升降滑台、包装推料机构、工装定位闭环，搭配西门子 S7-1200/1500、三菱 FX5U PLC 实现全自动位置调节。 - 木工、纺织机械
小型裁板机、拉布机短行程直线位移监测，高频往复运动无信号漂移。
六、现场安装、接线避坑指南
- 安装朝向 传感器导电塑料轨道面朝下安装，金属碎屑、液压油自然滑落，避免堆积磨损内部电阻轨。
- 机械连接 滑块 M5 球铰与运动件柔性连接，禁止刚性硬固定，长期侧向应力会缩短传感器使用寿命。
- 行程保护 设备硬限位预留缓冲区间，禁止滑块撞击传感器两端死区。
- 接线规范 采用高阻抗 PLC 模拟采集模块，避免大电流烧毁电阻轨道；变频器密集干扰车间，选用差分四线完整接线模式。
- 选型区分 安装空间充足、直线对中方便选 LWH 拉杆式；设备腔体狭小、存在侧向偏移工况，优先 TLH 滑块式电子尺。
七、TLH 系列全量程选型对照表
标准行程型号：TLH-0100 (TLH100)、TLH-0130、TLH-0150、TLH-0200、TLH-0250、TLH-0300、TLH-0400、TLH-0500、TLH-0600、TLH-0900、TLH-1000 直至 TLH-3000，可根据油缸、滑台实际有效行程按需选型。
八、全文总结
德国 Novotechnik TLH-0100（TLH100）滑块式电子尺作为 100mm 短行程无杆位移检测标杆产品，依托德国原装导电塑料传感技术，凭借无杆紧凑侧滑结构、±0.02% 高精度、1 亿次超长耐磨寿命、IP54 防尘防油、万向球铰容错安装、强抗电磁干扰六大核心优势，适配注塑、小型液压、非标自动化设备 PLC 闭环控制系统，是设备内部空间受限、存在侧向联动工况下，追求长期稳定低运维成本的首选位移传感器。
