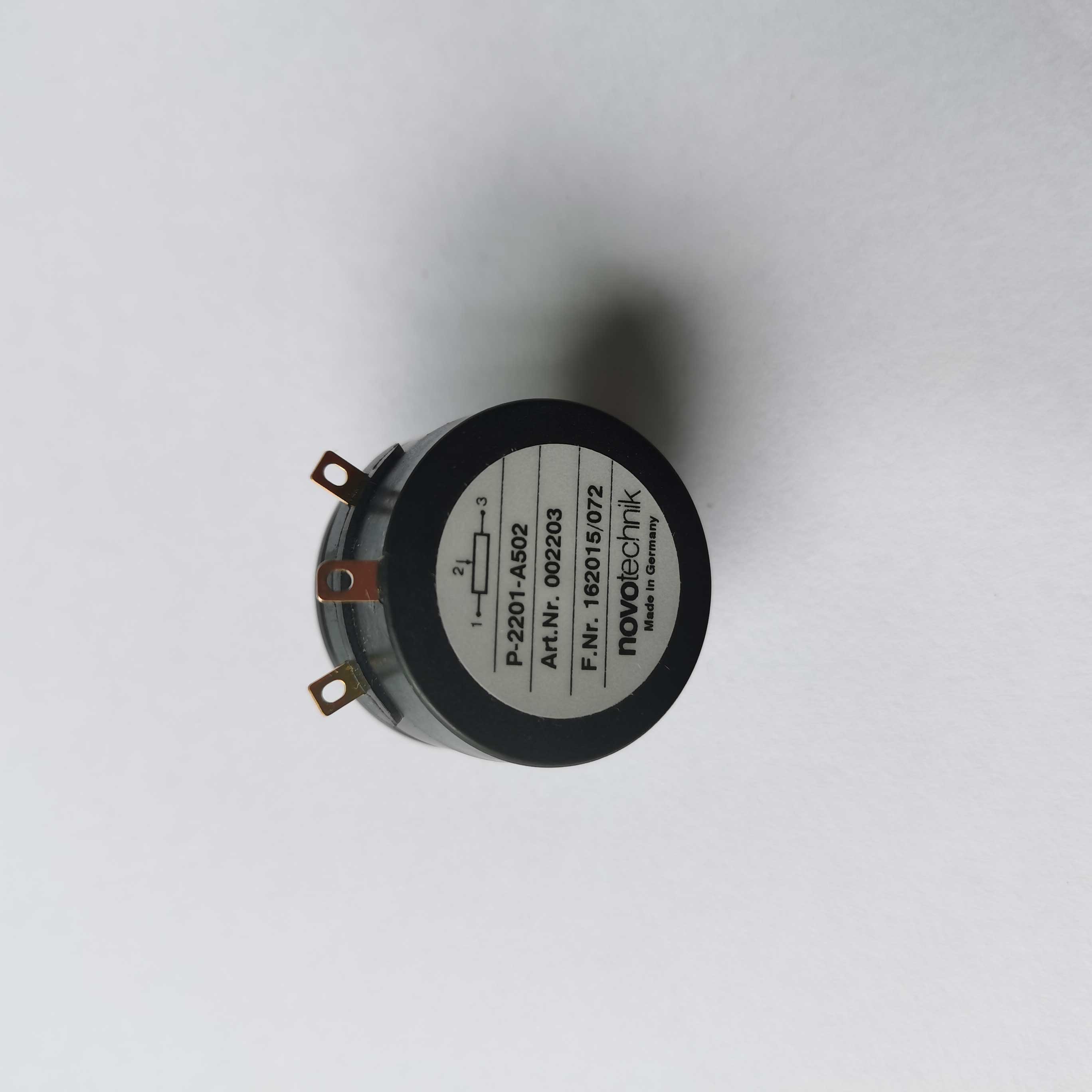

德国 Novotechnik P-2201-A502 角度电位器｜P2201-A502/P2201A502 微型旋转位移传感器详解

导语

德国 Novotechnik（诺沃泰克）P2200 系列是微型精密导电塑料角度电位器标杆，P-2201-A502（简写 P2201-A502、P2201A502） 为标准通用款原装进口旋转传感器，Servo Size11 小型法兰机身、超轻旋转扭力，原生电阻分压输出，搭配原厂 MUP/MUW 信号转换器可转为 0-10V、4-20mA 工业标准模拟信号，适配狭小安装空间的阀门、操纵杆、工程机械转向、自动化机械手小幅转角闭环检测，是小尺寸高精度角度反馈主流选型。

一、完整型号编码释义novotechnik,角度电位器,P-2201-A502,P2201-A502,P2201A502

型号：P-2201-A502，行业采购通用简写 P2201-A502、P2201A502，三者为同一款产品，采购选型、图纸标注通用

1. P：Potentiometer 导电塑料精密角度电位器
2. 2201：P2200 微型系列，伺服 11 标准法兰、单轴承紧凑型结构
3. A502：规格代码


二、核心电气与机械技术参数

电气参数

• 有效电气行程：345°，机械支持 360° 无限制连续旋转
• 总阻值：5KΩ，电阻公差 ±10%
• 独立线性度：≤±0.1%
• 重复精度：≤0.01°，微小角度变化捕捉
• 输出方式：三线电阻分压信号（1/3 供电，2 号信号输出）
• 推荐滑刷工作电流：≤1μA，降低电阻体磨损
• 允许供电电压：42VDC
• 温度系数：典型 5ppm/K，高低温零点漂移小
• 绝缘耐压：500VAC，绝缘电阻≥10MΩ
• 允许转速：10000r/min，高速旋转无信号滞后

机械结构参数

• 外壳：阳极氧化铝微型机身，耐高温塑料端盖
• 转轴：3mm 不锈钢带键槽轴，带定位标记点，便于安装对位
• 轴承：一体式不锈钢精密滚珠单轴承，低阻尼
• 旋转扭力：仅 0.003Ncm，几乎无负载阻力，适配轻量摆臂、操纵杆
• 机械寿命：1 亿次往复旋转，贵金属多指滑刷不易断信号
• 防护等级：IP40，防尘防轻微油污飞溅
• 工作环境温度：-40℃ ~ +100℃
• 安装配件：出厂标配 3 片式固定夹片 Z1-11，法兰锁紧安装

三、novotechnik,角度电位器,P-2201-A502,P2201-A502,P2201A502产品核心优势

1. 微型紧凑机身，狭小空间专用
   Servo11 小型法兰外径仅 27mm，厚度薄，设备内部腔体、小型操纵手柄、微型阀门内部均可安装，解决大型电位器放不下的安装难题。
2. 超低旋转扭力，适配轻负载机构
   扭力低至 0.003Ncm，不会对转轴、摆臂产生额外机械阻力，操纵杆、小型翻转工装手感顺滑，不改变设备原有机械特性。
3. 贵金属多触点滑刷，超长耐磨稳定
   多手指弹性贵金属滑刷多点接触导电塑料电阻体，避免单点磨损、信号跳变，1 亿次连续运行无需频繁校准，长期生产数据稳定。
4. 原厂匹配信号转换，无损保留精度
   原生电阻分压信号，搭配 Novotechnik MUP、MUW 系列转换器，完全适配传感器输出阻抗，无第三方变送器匹配偏差、温漂超标问题。
5. 宽温抗震，恶劣工况稳定运行
   -40~+100℃超宽工作温区，通过 20g 振动、50g 冲击测试，工程机械、压铸车间高低温、强震动环境测量不漂移。
6. 带轴定位标记，安装调试便捷
   转轴镶嵌定位标点，标点对准 2 号端子即为电气中点，装配时快速找零，大幅缩短设备调试工时。

四、配套信号转换方案（长线 / 干扰工况必备）

P-2201-A502 输出电阻模拟信号，远距离布线、变频器、液压阀周边强电磁环境，必须搭配 NOVO 原厂信号调理模块：

1. MUP080 经济型导轨转换器（主流现货）
   MUP080-111 输出 0-10V（10 米内短距离控制柜布线）；MUP080-113 输出 4-20mA 电流信号，百米传输无线缆压降，DIN35 导轨卡扣安装，免调试即插即用。
2. MUP400 高精度隔离款
   内置 DC/DC 电气隔离，切断地环路干扰，面板一键 Teach-in 自动校准，重型液压、压铸设备强干扰场景。
3. MUW200 插头一体式转换器
   直接对接传感器引线接头，无需独立控制柜，就近机身完成信号转换，减少中间接线故障点。

线缆选型提示

• 设备固定走线：传感器标配普通屏蔽引线满足使用；
• 转轴往复运动、线缆需要放入拖链：必须选配 PUR 高柔拖链专用屏蔽线缆，防止反复弯折内部铜丝断裂、信号跳变。

五、主流行业应用场景

1. 液压多路阀、小型调节阀开度反馈
   搭配派克上海产多路阀、比例阀，检测阀芯旋转角度，闭环调节流量与压力，控制油缸伸缩速度。
2. 工程机械操纵手柄、转向机构
   装载机、环卫车、小型农机操纵杆角度采集，车载 24V 供电稳定，微型机身适配手柄内部狭小空间。
3. 自动化小型机械手、翻转工装
   小型旋转工位、定位摆臂角度闭环控制，低扭力不干涉机械动作，搭配三菱 PLC、伺服系统限位。
4. 塑胶 / 包装设备微调机构
   挤出机风门板、包装机调节摆臂角度检测，高低温车间长期连续运行测量稳定。
5. 医疗检测设备、精密测试工装
   实验室旋转标定台、小型检测仪器角度定位，高重复精度保证检测数据一致性。

六、标准接线方式（轴端俯视端子 1、2、3）

1. 端子 1：基准供电正极（推荐 5V/10V）
2. 端子 2（中间）：角度模拟信号输出，接入 MUP 转换器或 PLC 模拟量通道
3. 端子 3：供电负极 GND

七、选型区分：P2201-A502 与 P6501 系列电位器差异

八、novotechnik,角度电位器,P-2201-A502,P2201-A502,P2201A502总结

德国 Novotechnik P-2201-A502（P2201-A502/P2201A502）是 P2200 系列微型高精度角度电位器，德国原装整机进口，凭借超小机身、超低旋转扭力、±0.1% 高线性、1 亿次超长使用寿命，专门针对安装空间受限的旋转检测场景设计。搭配 NOVO 原厂 MUP、MUW 信号转换器，可将电阻分压信号标准化为 0-10V/4-20mA 工业通用模拟量，适配液压阀、工程机械操纵杆、小型自动化机械手、精密检测设备闭环控制系统，解决微型机构角度测量空间不足、扭力干扰、长线传输信号失真、强干扰数值漂移等行业痛点，是轻负载小转角高精度检测高性价比原装传感器方案。

Novotechnik P-2201-A502、P2201-A502、P2201A502、诺沃泰克微型角度电位器、NOVO P2200 旋转传感器、345° 角度电位器、低扭力角度传感器、MUP080 信号转换器、液压多路阀角度反馈、工程机械操纵手柄传感器、导电塑料电位计
