德国 Novotechnik SP2801-308-000-001 角度电位器｜SP2801 308 000 001 原装旋转位移传感器详解

德国 Novotechnik（诺沃泰克）SP2800 系列是工业移动设备、液压机械通用紧凑型导电塑料角度电位器，SP2801-308-000-001 为该系列单通道标准版，原厂物料号 019520，行业简称 SP2801 308 000 001，德国原装进口，308° 大有效电气行程、IP54 防尘防潮防护，贵金属弹性滑刷耐磨寿命达 5000 万次，输出三线电阻分压模拟信号，搭配 NOVO 原厂 MUP/MUW 信号转换器可转换 0-10V、4-20mA 标准工业信号，广泛用于工程机械操纵手柄、液压多路阀开度、赛车油门转向、自动化翻转机构角度闭环检测，是高性价比小型旋转反馈传感器主流选型。

一、novotechnik,SP2801-308-000-001,角度电位器,SP2801 308 000 001,旋转位移传感器完整型号编码解析

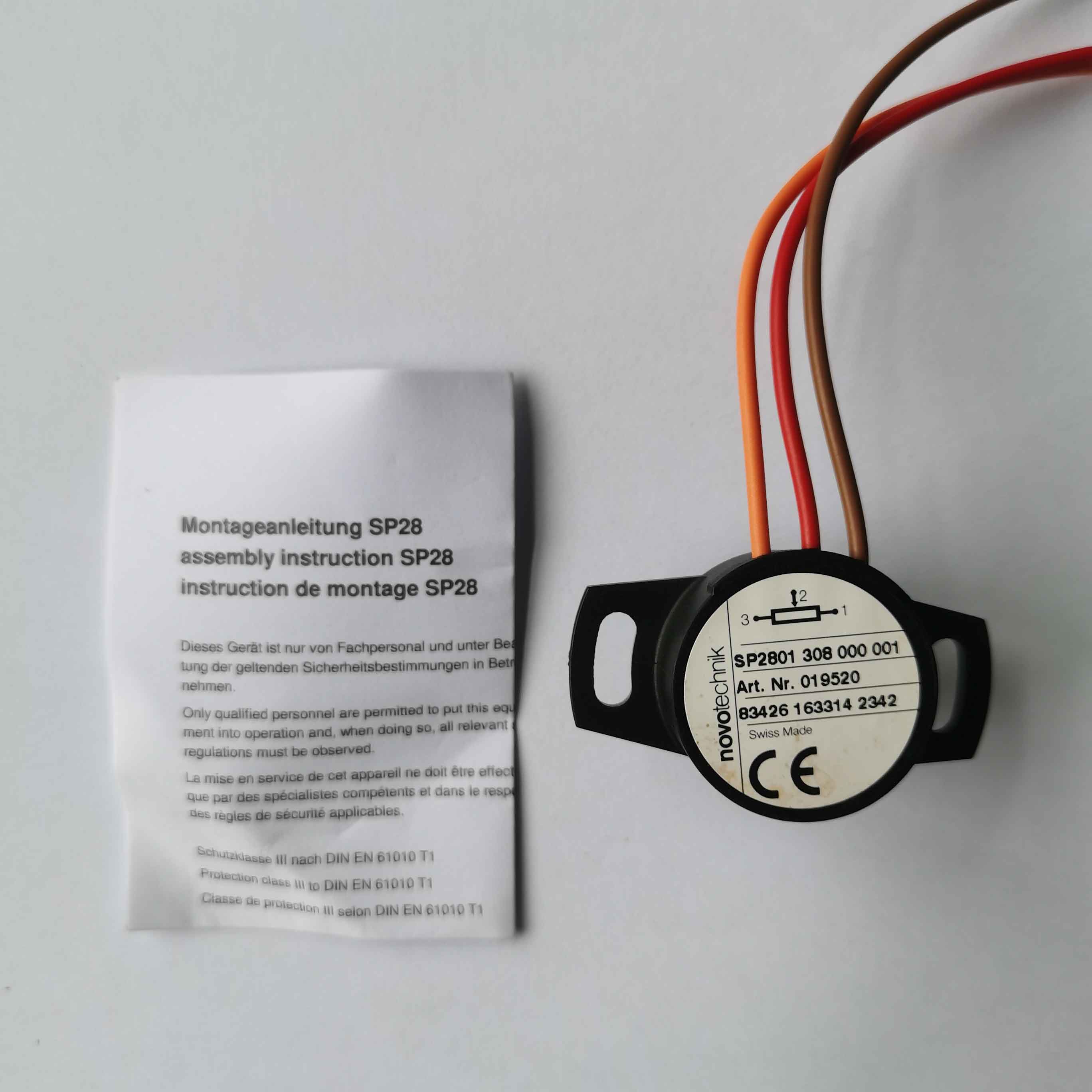

型号：SP2801-308-000-001

1. SP2801：SP2800 基础单通道型号，6mm 实心带标记镶嵌轴（B 型轴），IP54 防护等级，出线式三线连接；同系列 SP2821 为弹簧快插轴、SP2831/SP2841 升级 IP65 防水款
2. 308：有效电气测量角度 308°±2°，机械支持 360° 无限制连续旋转
3. 000：无冗余、无特殊定制结构，标准基础款
4. 001：基础规格代码，标配 3KΩ 电阻、±0.3% 独立线性精度，原厂标准 300mm 三色屏蔽引线（棕 / 红 / 橙）
   采购简写通用：SP2801308000001，型号书写空格、短横线分隔均代表同款产品。

二、核心电气与机械参数

• 有效电气行程：308°±2°，机械 360° 无限旋转
• 标称总电阻：3kΩ，电阻公差 ±20%
• 独立线性度：±0.3%，测量精度稳定
• 温度系数：典型 5ppm/K，高低温环境零点漂移小
• 推荐滑刷工作电流：≤1μA，减少电阻体磨损
• 耐受供电电压：42VDC，适配车载 24V、工控 10V 基准供电
• 绝缘耐压：500VAC，绝缘电阻≥10MΩ
• 输出形式：三线电阻分压，1、3 接供电，2 脚角度信号输出
• 重复精度：＜0.03°，微小转角变化捕捉

机械结构参数

• 外壳：耐高温高强度工程塑料，轻量化仅 30g
• 转轴：6mm 不锈钢实心轴，带电气中点定位标记，安装快速找零
• 安装结构：长条形开孔法兰，M4 螺丝固定，支持前后微调校准
• 旋转扭力：0.2Ncm，阻力适中，适配操纵杆、摆臂机构
• 允许转速：120r/min，低速持续旋转无信号断层
• 防护等级：IP54，防尘、防飞溅油水，适合车间、车载户外环境
• 使用寿命：5000 万次往复旋转，贵金属多指阻尼滑刷，抗震动接触稳定
• 工作温区：-40℃ ~ +120℃，高低温工况稳定运行
• 标配线缆：300mm TPE 屏蔽三线，密封出线口，杜绝水汽进入内部

三、产品核心优势

1. 308° 超大电气量程，覆盖绝大多数旋转机构
   对比 100° 窄量程电位器，SP2801-308-000-001 接近全圈测量，液压阀芯、操纵手柄、风门摆臂无需机械限位改造，信号线性区间充足。
2. 阻尼贵金属多触点滑刷，超长耐用不跳数
   弹性缓冲多手指滑刷多点贴合电阻体，设备震动、颠簸工况下不会出现信号间断，5000 万次循环无需频繁校准，适配工程机械长期 24 小时运行。
3. 长槽可调法兰，现场安装校准便捷
   双长条安装孔，固定螺丝无需完全锁紧即可左右微调传感器位置，快速匹配机械零点，大幅缩短设备调试工时。
4. 紧凑型轻量化机身，狭小空间适配
   整体体积小巧，重量仅 30g，操纵手柄内部、小型液压阀腔体、车载仪表台狭窄区域均可安装，不干涉原有机械结构。
5. 原厂配套信号转换，无损保留测量精度
   原生电阻分压信号搭配 Novotechnik MUP 导轨式、MUW 插头式信号转换器，匹配传感器输出阻抗，无第三方变送器温漂、线性损耗问题。
6. IP54 工业防护，适应移动设备恶劣工况
   外壳一体密封出线结构，抵御粉尘、润滑油、雨水飞溅，挖掘机、环卫车、注塑液压设备无需额外防护外壳。

四、配套信号转换方案（长线 / 强干扰必备）

SP2801-308-000-001 输出电阻模拟信号，长线布线、变频器、液压比例阀周边电磁干扰场景，必须选用 NOVO 原厂信号调理模块：

1. MUP080 经济型（现货通用）
   MUP080-111 输出 0-10V，10 米内控制柜短距离布线；MUP080-113 输出 4-20mA 电流信号，百米传输无线缆压降，DIN35 导轨卡扣安装，免调试即插即用。
2. MUP400 高精度隔离款
   内置 DC/DC 电气隔离，切断地环路干扰，面板一键 Teach-in 自动校准，重型压铸、大功率液压设备强干扰环境。
3. MUW200 一体式插头转换器
   直连传感器引线接头，无需独立电控柜，设备机身就近转换信号，减少中间接线故障点。

线缆选型提示

1. 设备固定布线：原厂标配 300mm 普通屏蔽引线满足使用；
2. 转轴往复运动、线缆需要进入拖链：必须选配 PUR 高柔拖链专用屏蔽线缆，避免反复弯折铜丝断裂、信号漂移跳变。

五、novotechnik,SP2801-308-000-001,角度电位器,SP2801 308 000 001,旋转位移传感器主流行业应用场景

1. 工程机械、环卫车辆
   装载机、挖掘机操纵手柄、举升摆臂、转向机构角度反馈，车载 24V 供电稳定，IP54 防护适配户外颠簸、油污环境。
2. 派克上海产液压多路阀、调节阀开度检测
   配套国产派克多路阀，采集阀芯旋转角度，闭环调节液压流量、压力，控制油缸伸缩速度。
3. 赛车、特种车辆油门 / 悬挂位置检测
   308° 宽量程完整覆盖踏板行程，高重复精度保障动力输出线性稳定。
4. 自动化翻转工装、风门调节机构
   包装机械、挤出机风门板、小型旋转工位闭环定位，搭配三菱 PLC、伺服系统限位。
5. 机械设备、精密测试仪器
   小型旋转标定台、检测工装角度定位，宽温域、低漂移保证检测数据一致性。

六、标准接线方法（轴端俯视端子标识 1/2/3）

1. 引脚 1（棕线）：基准供电正极（推荐 5V/10V）
2. 引脚 2（红线，中间）：角度模拟信号输出，接入 MUP 转换器或 PLC 模拟量通道
3. 引脚 3（橙线）：供电负极 GND

七、同系列型号快速区分

八、novotechnik,SP2801-308-000-001,角度电位器,SP2801 308 000 001,旋转位移传感器总结

德国 Novotechnik SP2801-308-000-001 是 SP2800 系列高性价比紧凑型角度电位器，德国原装整机进口，308° 超大有效测量行程、±0.3% 高精度、5000 万次超长耐磨寿命、IP54 工业防尘防潮防护，搭配可调式法兰安装结构，适配各类狭小安装空间的旋转角度检测场景。配合 NOVO 原厂 MUP、MUW 信号转换器，可将电阻分压信号标准化为 0-10V/4-20mA 工业通用模拟量，解决工程机械、液压多路阀、自动化设备角度测量空间受限、震动信号跳变、长线传输失真、高低温漂移等行业痛点，是移动液压设备与小型旋转工装角度闭环控制的主流原装传感器方案。

Novotechnik SP2801-308-000-001、SP2801 308 000 001、诺沃泰克 SP2800 角度电位器、308° 旋转角度传感器、NOVO 工程机械手柄电位器、SP2801 电位器、MUP080 信号转换器、液压多路阀角度反馈、导电塑料角度传感器、德国原装角度位移传感器
