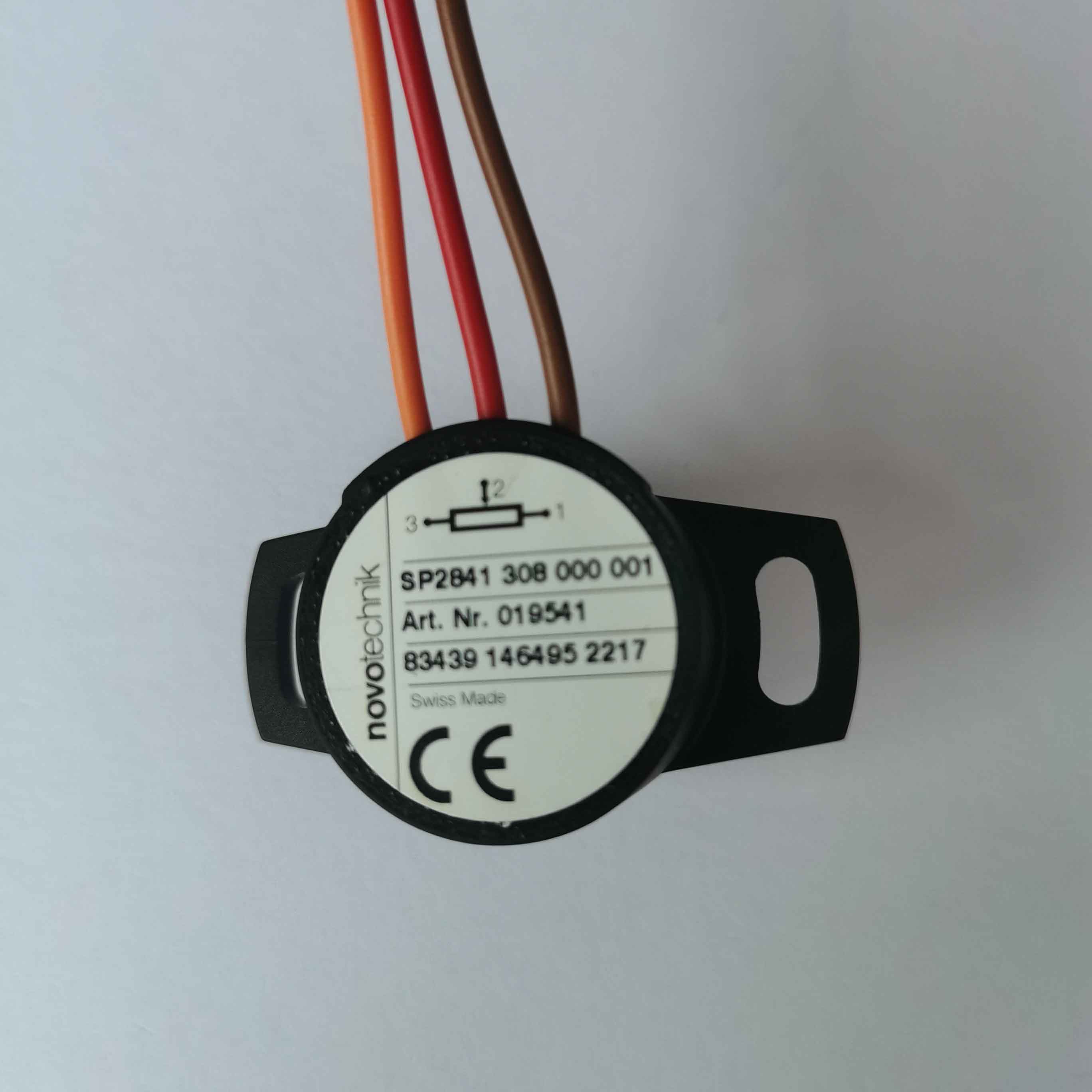

德国 Novotechnik SP2841-308-000-001 弹簧按压式角度传感器｜308° 大行程 IP65 导电塑料电位器

德国 Novotechnik SP2841-308-000-001 弹簧按压式角度传感器｜308° 大行程 IP65 导电塑料电位器

一、产品基础简介

Novotechnik（诺沃泰克）德国原厂 SP2800 系列工业导电塑料角度传感器，SP2841-308-000-001 型号物料编号 019541，是系列内弹簧快插按压轴、308° 超大电气行程、IP65 全密封、单通道模拟输出专用角位移电位器。
区别传统实心轴 SP2831，SP2841 搭载 D 型三肋按压式弹簧轴，无需联轴器、直接套入转轴即可装配，大幅简化狭小设备机械结构；依靠成熟导电塑料传感技术，将旋转角度线性转化比例电压信号，适配西门子、三菱、欧姆龙各类 PLC 模拟采集模块，广泛用于液压摆缸、阀门执行器、工程机械、自动化翻转工装大范围角度闭环反馈。

完整型号分段拆解

SP2841-308-000-001

1. SP2841：系列规格，Push-on 弹簧按压快插轴、IP65 高防护开槽法兰壳体，区别 SP2831 实心齿合轴
2. 308：有效电气测量角度 308°±2°，机械 360° 无死区旋转，大行程监测专用
3. 000：单通道独立模拟输出，经济型标准款，无冗余双通道
4. 001：标配 300mm 四芯耐油屏蔽 TPE 线缆，壳体出线一体密封防渗水

二、Novotechnik,SP2841-308-000-001,弹簧按压式角度传感器核心电气、机械与环境参数

• 有效电气行程：308°±2°，全程线性无测量盲区
• 独立线性度：±0.3% FS，工业高精度档位
• 标称阻值：5kΩ，阻值公差 ±20%
• 温漂系数：典型 5ppm/K，高低温环境数值漂移小
• 供电上限：42VDC，推荐 DC5V 稳压供电，输出 0.5~4.5V 标准比例电压
• 滑刷工作电流：≤1μA，减少轨道磨损，延长使用寿命
• 绝缘耐压：500VAC，绝缘电阻≥10MΩ
• 输出形式：单路连续模拟电压，无跳数、分段误差低

机械规格

• 转轴结构：D 型三肋弹簧按压快插轴（Push-on），适配内径 Φ10 配套驱动槽，无需联轴器直接装配，装配效率提升 70%
• 防护等级：IP65，整机 + 线缆双重密封，防水、防尘、防切削液飞溅
• 外壳：耐高温 PPS 玻纤工程塑料，抗老化、耐油污腐蚀
• 安装结构：两侧长开槽法兰，固定后可微调零点角度，无需精密工装
• 轴允许径向 / 轴向载荷：20N，抗设备震动、冲击
• 转动扭矩：0.5N・cm，旋转顺滑无卡顿、无迟滞
• 允许转速：120rpm，高速动态旋转测量稳定

环境与寿命参数

• 工作温度：-40℃~+120℃，短时 150℃可持续 1 小时无损坏
• 机械寿命：≥5000 万次往复旋转，贵金属多触点滑刷耐磨抗疲劳
• 抗振标准：5~2000Hz，加速度 20g，机床、工程机械震动工况稳定
• 线缆：300mm 屏蔽耐油线缆，一体注塑密封出线口

三、五大核心产品优势

1. 弹簧按压快插轴，免联轴器快速装配（SP2841 独有优势）

对比 SP2831 实心轴需要配套联轴器、加工轴套，SP2841 三肋弹簧轴可直接按压套入设备转轴，狭小设备内部无需预留联轴器安装空间，简化机械设计、降低零件成本，批量产线设备组装调试效率大幅提升。

2. 308° 超大电气行程，覆盖整圈大范围旋转工况

常规角度电位器多为 100° 小量程，该型号 308° 有效测量角度，液压摆缸、大型调节阀、翻转治具、农机摆臂无需增加齿轮减速机构，消除齿轮间隙带来的定位误差，闭环控制精度更高。

3. IP65 高密封防护，恶劣工业工况全天候稳定运行

区别 SP2821 同轴型 IP54 低防护版本，SP2841 整机密封结构，机床切削液、户外液压设备、粉尘注塑车间、潮湿化工工位均可长期使用，水汽、油污不会侵入内部电阻轨道造成跳数、零点漂移故障。

4. 贵金属多点滑刷 + 德国导电塑料轨道，超长使用寿命

内部采用弹性多触爪贵金属滑刷，多点同步接触，避免单点磨损导致信号波动；原装进口导电塑料电阻轨摩擦损耗低，高频往复旋转设备可大幅降低传感器更换频次，减少产线停机维护成本。

5. ±0.3% 高精度线性，PLC 采集校准简单

全 308° 量程线性误差仅 ±0.3%，角度与输出电压高度线性对应，PLC 采集后简单换算即可实现定位；高低温温漂控制优异，长期重复定位稳定，法兰开槽可现场微调校正零点。

四、主流工业应用场景

1. 液压与阀门控制：大行程液压摆缸角度反馈、大型比例阀 / 通风风门开度监测、电动执行器旋转闭环定位
2. 工程机械 / 农业机械：操纵杆旋转角度采集、挖掘设备摆臂、农机翻转机构位置检测
3. 注塑压铸自动化：大型翻转模具、料门全开全关行程监测、机械手大范围旋转定位
4. 小型紧凑自动化设备：微型翻转载台、狭小模组角度检测、空间受限设备（SP2841 免联轴器优势突出）
5. 检测测试工装：大范围角度疲劳试验机、旋转扭矩检测台、精密角度校准设备

五、SP2800 全系列同规格选型区分指南

1. SP2801-308-000-001：IP54、6mm 实心齿合轴、干燥室内经济型
2. SP2821-308-000-001：IP54、弹簧按压轴、低防护，仅室内无尘环境使用
3. SP2831-308-000-001：IP65、6mm 实心齿合轴，需搭配联轴器装配
4. SP2841-308-000-001（本文主推款）：IP65、弹簧按压快插轴，狭小空间、油污粉尘工况
5. SP2841-308-002-001：同弹簧轴结构，双路冗余双通道输出，高安全设备专用

六、Novotechnik,SP2841-308-000-001,弹簧按压式角度传感器安装、接线使用注意事项

1. 机械装配：弹簧轴直接按压卡入驱动槽，禁止暴力敲击轴芯；同轴偏差控制 0.05mm 以内，避免单侧磨损缩短寿命；法兰 M3 螺丝紧固扭矩不宜过大。
2. 电气接线：推荐 DC5V 稳压电源供电，严格控制滑刷电流≤1μA，禁止大电流直接加载滑刷引脚，防止轨道烧毁。
3. 环境适配：持续浸泡、强水雾场景额外加装防护外壳；远离高温热源直烘壳体。
4. 信号采集：模拟电压信号直接接入 PLC AD 模拟模块，程序按 308° 全量程做角度换算，零点可通过法兰长开槽微调校正。

七、全文总结

德国 Novotechnik SP2841-308-000-001 是弹簧快插按压轴、308° 大行程、IP65 高防护、单通道高精度进口导电塑料角度传感器，作为 SP2800 系列免联轴器装配专用型号，解决狭小设备安装空间不足的痛点，兼具超大测量范围、防水防尘耐用性、5000 万次超长旋转寿命三大核心优势，适配液压阀门、工程机械、紧凑型自动化翻转机构等大范围旋转闭环控制场景，是替代国产低防护电位器、实心轴传感器的高性价比升级方案。
