土耳其 OPKON 欧普康 RTL 550 D 5K XR01 CH1 拉杆式位移传感器 高精度电子尺参数与应用详解
土耳其 OPKON 欧普康 RTL 550 D 5K XR01 CH1 拉杆式位移传感器 高精度电子尺参数与应用。RTL 550 D 5K XR01 CH1 为该系列标准 550mm 量程型号，5KΩ 电阻输出，XR01 配套标准 4 芯防水接头、CH1 标准拉杆螺纹结构，专为注塑、液压、压铸、钣金自动化设备研发，凭借超高线性精度、超长使用寿命、IP65 防水防尘等级，成为国产替代进口电子尺常用选型。ELPH 100 ELPH 125 ELPH 130 ELPH 150 ELPH 175 ELPH 200 ELPH 225 ELPH 250 ELPH 275 ELPH 300 ELPH 325 ELPH 350 ELPH 375 ELPH 400 ELPH 450 ELPH 500 ELPH 550 ELPH 600 ELPH 650 ELPH 700 ELPH 750 ELPH 800 ELPH 850 ELPH 900 ELPH 1000 ELPH 1250 ELPH 1500 LPH 100 LPH 125 LPH 130 LPH 150 LPH 175 LPH 200 LPH 225 LPH 250
产品参数
产品详情
土耳其 OPKON 欧普康 RTL 550 D 5K XR01 CH1 拉杆式位移传感器 高精度电子尺参数与应用详解
一、产品概述
土耳其 OPKON（欧普康）1993 年创立于伊斯坦布尔，是全球专业工业位移传感器制造厂商，产品通过 ISO9001、CE 认证，销往全球六大洲 40 余个国家，RTL 系列是旗下经典拉杆式导电塑料直线位移传感器（俗称电子尺、电阻尺）。

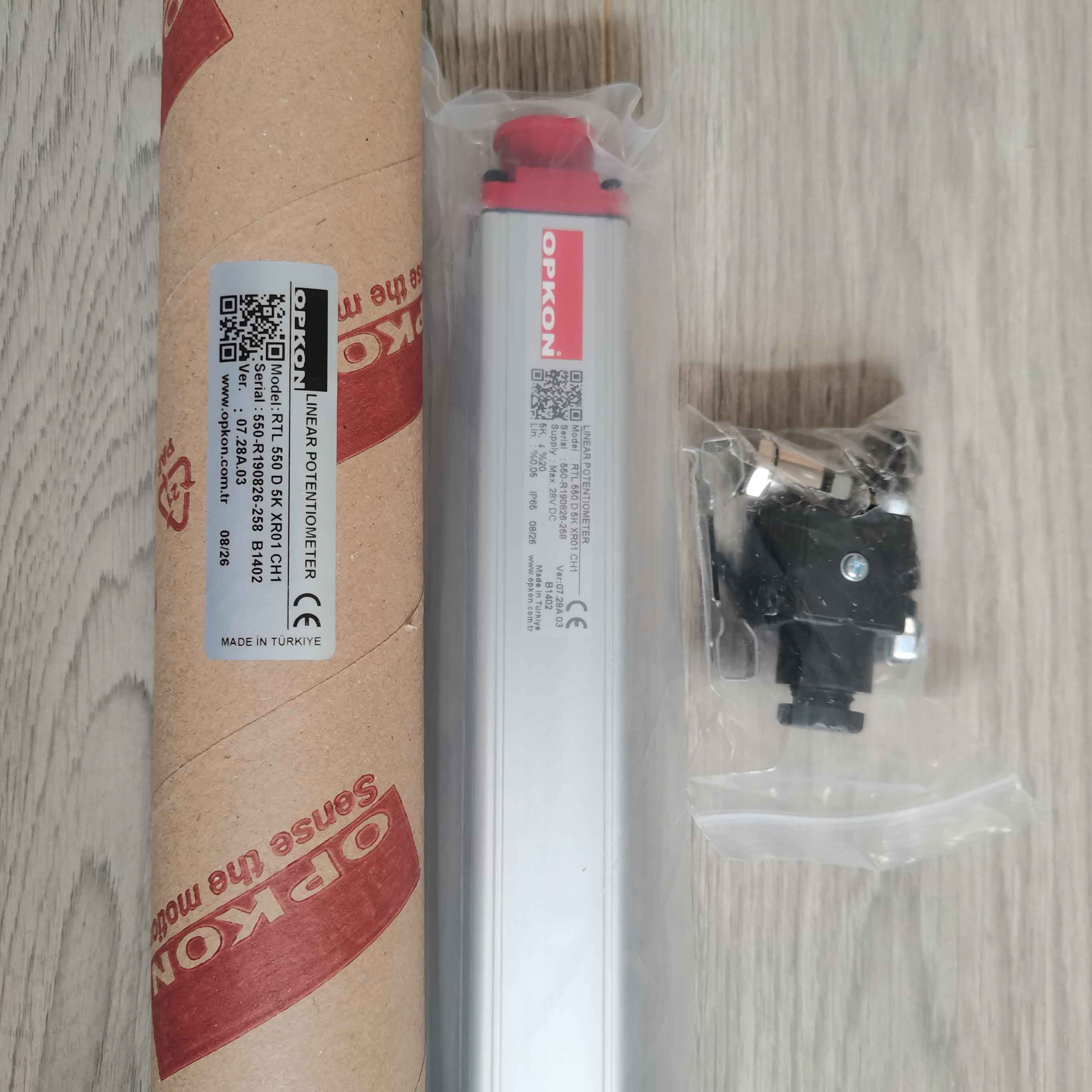

RTL 550 D 5K XR01 CH1 为该系列标准 550mm 量程型号，5KΩ 电阻输出，XR01 配套标准 4 芯防水接头、CH1 标准拉杆螺纹结构，专为注塑、液压、压铸、钣金自动化设备研发，凭借超高线性精度、超长使用寿命、IP65 防水防尘等级，成为国产替代进口电子尺常用选型。
二、型号完整释义（选型必看）
RTL 550 D 5K XR01 CH1 分段解析，快速区分规格避免选错：
- RTL：拉杆式直线电位器 / 位移传感器系列代号
- 550：有效测量行程 550mm（RTL 系列 30–600mm 统一标配 5K 输出）
- D：标准精度等级，长行程线性误差 ±0.05%
- 5K：总电阻 5000Ω 输出，适配常用注塑机 PLC、比例放大板
- XR01：原厂配套 4 芯防水航空插头组件，含对接线束底座
- CH1：单头标准螺纹拉杆安装结构，可搭配鱼眼接头消除侧向应力
三、RTL 550 D 5K 核心技术参数
| 参数项目 | 技术指标 |
|---|---|
| 有效量程 | 550mm |
| 输出电阻 | 5KΩ（30–600mm 统一 5K 规格） |
| 线性精度 | ±0.05% FS（行程＞200mm 高精度标准） |
| 重复精度 | ＜0.01mm，定位无漂移 |
| 分辨率 | 无限细分，无阶梯测量误差 |
| 运行速度 | 5m/s，适配高速开合模设备 |
| 机械寿命 | ≥1 亿次往复运动，耐磨导电塑料滑道 |
| 防护等级 | IP65，防油污、粉尘、冷却水飞溅 |
| 工作电压 | DC 28V，适配 24V 工控系统 |
| 工作温度 | -20℃ ~ +80℃，车间高温液压环境稳定工作 |
| 外壳材质 | 阳极氧化铝合金，尺寸 33×33mm |
| 拉杆材质 | 不锈钢 Φ6mm 耐磨拉杆 |
| 电气接口 | XR01 四芯防水插头，接线稳定抗干扰 |
| 安装方式 | 标配可调固定支架 + CH1 螺纹拉杆，可加装鱼眼轴承 |
四、产品核心优势
- 欧洲精密工艺，测量稳定
内部采用激光校准导电塑料电阻轨，线性误差低，长期使用阻值漂移小，注塑机开合模、顶针、射胶位置反馈，杜绝尺寸偏差导致的废品。 - 超长使用寿命，降低运维成本
1 亿次机械往复寿命，远超普通国产电子尺，高频冲压、持续开合设备无需频繁更换传感器，大幅减少停机维修频次。 - IP65 全防护，恶劣工况耐用
铝合金密封外壳搭配 XR01 防水接头，注塑机油污、压铸冷却水、石材加工粉尘环境均可长期稳定运行，不易短路失灵。 - 安装兼容性强，替换简单
CH1 标准螺纹拉杆结构，可直接替换 NOVO、MIRAN 等同规格 550mm 拉杆电子尺，支架通用，接线定义匹配常用海天、震雄、伊之密注塑机控制系统。 - 信号适配广泛
纯电阻分压输出，无需额外变送模块，直接对接 PLC、位移放大板、数显仪表，XR01 插头标准化，接线简单不易接错。
五、应用行业场景
- 塑料注塑行业
注塑机开合模位置、顶出位移、射胶溶胶行程、座台移动检测，RTL 550 量程适配中型注塑机标准行程。 - 液压成型设备
液压折弯机、油压机、压铸机滑块位移闭环控制，管控冲压深度，保证工件一致性。 - 板材加工机械
钣金折弯、石材切割机、木工推台锯，工作台位移定位监测。 - 包装与印刷设备
模切机、覆膜机、印刷滚筒行程定位，自动化流水线位移反馈。 - 通用工业自动化
升降平台、测试工装、液压缸位移监测、非标自动化设备位置闭环控制。
六、安装与接线说明
- 机械安装
传感器主体使用配套可调支架固定，CH1 拉杆末端连接设备运动部件；侧向受力较大时加装鱼眼接头，避免拉杆弯曲损坏内部滑道。 - XR01 四芯插头标准接线
1#、3# 引脚：供电输入 DC0–24V；2# 引脚：位移模拟电压输出；4# 引脚：屏蔽接地，降低车间变频器、电机电磁干扰。 - 使用注意事项
推拉速度不超过 5m/s；禁止暴力弯折拉杆；避免传感器外壳长期浸泡水中（仅 IP65 防飞溅）；定期清理拉杆表面油污粉尘延长使用寿命。
七、选型替换指南
若原有设备 550mm 拉杆电子尺损坏，直接选用OPKON RTL 550 D 5K XR01 CH1 即可无缝替换：
- 行程 550mm、5K 电阻输出、拉杆式安装场景通用；
- XR01 插头兼容绝大多数注塑机原装线束；
- D 级高精度满足精密成型设备公差要求；
- 对比进口同类传感器，供货周期短、售后维保便捷，性价比更高。
八、总结
土耳其 OPKON RTL 550 D 5K XR01 CH1 拉杆式位移传感器是 550mm 中量程电阻式电子尺标杆产品，兼顾高精度、长寿命、强防护三大核心优势，适配注塑、液压、钣金等绝大多数工业位移测控场景。标准化 XR01 接头与 CH1 拉杆结构，降低设备改装、替换成本，稳定的信号输出保障自动化设备闭环控制精度，是工业位移检测高性价比进口传感器优选型号。
OPKON RTL550D5K 电子尺、欧普康 RTL 550 位移传感器、土耳其 OPKON 拉杆式电子尺 550mm、RTL550 D5K XR01 CH1 参数、注塑机 550mm 拉杆位移传感器、OPKON 电阻尺 RTL 系列选型
