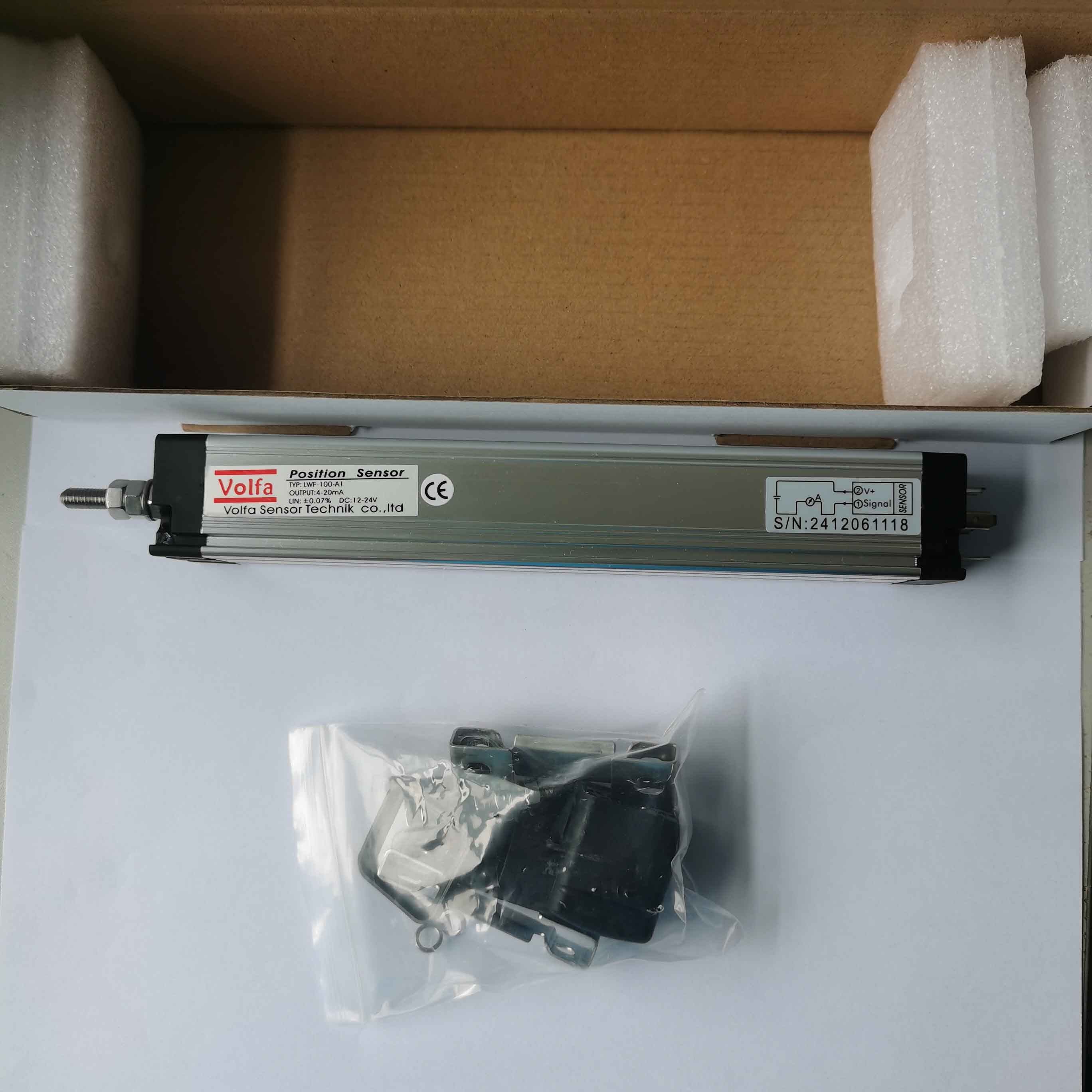

VOLFA电子尺直线位移传感器LWF-100-A1

Name: VOLFA电子尺直线位移传感器LWF-100-A1
Brand: 上海信笃

分辨率优于0.01mm •，线性优异，量程可达 100mm ，温度稳定性强,转换模块可内置，输出信号:电位计、0-10/5VDC、4-20mA、RS485/232 ，输出信号刷新时间通常为50 ms，外壳：铝合金，表面光亮拉丝处理。LWF050-A1,LWF075-A1,LWF100-A1,LWF150-A1,LWF175-A1,LWF200-A1,LWF225-A1,LWF250-A1,LWF275-A1,LWF300-A1,LWF350-A1,LWF400-A1,LWF425-A1,LWF450-A1,LWF500-A1,LWF550-A1,LWF600-A1,LWF650-A1,LWF700-A1,LWF750-A1,LWF800-A1,LWF900-A1,LWF1000-A1,LWF1100-A1,LWF1220-A1,LWF1250-A1,LWF1420-A1,LWF050-V1,LWF075-V1,LWF100-V1,LWF150-V1,LWF175-V1,LWF200-V1,LWF225-V1,LWF250-V1,LWF275-V1,LWF300-V1,LWF350-V1,LWF400-V

产品参数

• 行程： 100mm • 输出： 4-20mA • 外壳：铝合金，表面光亮拉丝处理 • 拉杆：不锈钢，可旋转 M6 外螺纹 • 轴承：柔性缓冲轴承 • 电阻元件：高精度导电塑料 • 滑刷组件：一对多触脚合金滑刷， • 电气连接： 5针M16 圆形航空插头 DIN 43 650 标准插头和插座直出屏蔽电缆应用： • 注塑机、取出机 • 实验设备，执行机构，油缸配套 • 水闸控制、木工机械、液压机械

下载产品资料

产品详情

VOLFA沃尔法LWF-100-A1电子尺100mm 拉杆式 4-20mA 直线位移传感器介绍

一、LWF-100-A1,VOLFA,电子尺,直线位移传感器产品基础概述

VOLFA（沃尔法）是工业高精度导电塑料位移传感器常用品牌，LWF-100-A1属于 LWF 标准拉杆式直线位移传感器（行业俗称电子尺），量程 100mm，后缀 A1 代表内置 4-20mA 电流模拟量输出，适配西门子、三菱、施耐德全系列 PLC，广泛用于注塑机、液压油缸、压铸机位置反馈控制。
型号拆解：

LWF：拉杆式导电塑料直线位移传感器系列
100：有效测量行程 100mm
A1：内置变送模块，标准 4～20mA 电流输出

二、LWF-100-A1,VOLFA,电子尺,直线位移传感器核心硬件结构与产品优势

高精度导电塑料核心
内部军工级导电塑料电阻轨道，搭配多触点贵金属滑刷，无分段盲区、无限分辨率，重复精度 ±0.013mm，线性精度可达 ±0.05% FS，微米级位移反馈，大幅降低设备成型不良率。
长寿命工业耐用设计
不锈钢 M6 万向拉杆，内置柔性缓冲轴承，往复寿命可达 1 亿次，累计滑行 25 万米无信号漂移；整机铝合金拉丝外壳，防护 IP65，耐油污、粉尘、液压冲击，适配车间恶劣工况。
内置 4-20mA 变送，抗干扰强
LWF-100-A1 自带信号转换电路，供电 12-24VDC，远距离布线无压降、抗电磁干扰，相比 0-10V 电压输出，更适合注塑、压铸等强变频干扰设备，直接对接 PLC 模拟量模块（EM231、RMU、FX3U-4AD 等）。
灵活安装结构
槽型铝机身搭配可滑动固定支架，任意位置锁紧；拉杆 M6 外螺纹可搭配鱼眼万向接头，补偿机械安装不同心误差，减少卡顿、磨损问题；出线为标准屏蔽电缆 / M16 航空插头，接线稳定不易松脱。
宽温稳定运行
工作温度区间 - 10℃～+80℃，高温模温机、低温液压设备均可长期稳定输出，温漂小，无需频繁校准零点。

三、LWF-100-A1 关键技术参数

参数项目	标准规格
型号	VOLFA LWF-100-A1
有效量程	100mm
输出信号	4～20mA（A1 内置变送）
供电电压	DC12～24V
线性精度	≤±0.2% FS（优质批次 ±0.05% FS）
重复精度	±0.013mm
分辨率	无限无断点
防护等级	IP65
机械寿命	≥10000 万次往复运动
拉杆材质	不锈钢，M6 可旋转螺纹
工作温度	-10℃ ~ +80℃
适配负载	PLC 模拟量输入模块、工控仪表、伺服控制器

四、主流应用场景

注塑成型设备
锁模、射胶、顶针、熔胶位置闭环控制，控制开模距离、保压行程，减少产品飞边、缺料、尺寸偏差，提升注塑良品率；老设备替换原装 LWF 电子尺备件。
液压与压铸机械
液压油缸、压铸机压射行程实时监测，高压、油污工况稳定输出，防止超行程撞模，保护模具与设备。
木工 / 包装自动化设备
裁切定位、输送平台位移检测、模切机滑块位置反馈。
试验检测设备
材料拉伸试验机、位移测试台、水利闸门开度监测。
非标自动化流水线
移栽机构、升降平台直线定位闭环控制。

五、VOLFA LWF 系列型号区分（选型必看）

同 100mm 量程三种输出版本，按需区分：

LWF-100-A1：4-20mA 电流输出（远距离布线、强干扰环境）
LWF-100-V1：0-10V 电压输出（短距离控制柜内安装）
LWF-100-V2：0-5V 电压输出（小型仪表、微型控制器）
全系列量程覆盖 50mm/75mm/100mm/150mm/200mm…1420mm，可按需定制。

六、安装与接线注意事项

拉杆与运动机构必须加装鱼眼万向接头，避免侧向力磨损电刷，缩短传感器寿命；
屏蔽电缆屏蔽层单端接地，远离变频器、接触器等强电磁部件；
供电稳定 DC24V，禁止交直流混用，防止烧毁内置变送模块；
机械行程预留 5mm 缓冲余量，禁止拉杆硬撞击限位。

七、市场采购与替换说明

原装现货：德国进口 VOLFA LWF-100-A1 全新带原厂包装，工控自动化设备、注塑机维修常用备件；
替换兼容：同规格可替代 Novotechnik LWH-100、国产 KTC-100 电子尺，安装尺寸一致，仅需微调程序零点；
避坑提醒：低价仿品无内置变送模块，信号漂移严重，高温工况易失效，自动化产线建议选用原装沃尔法传感器。

八、常见 FAQ

Q1：LWF-100-A1 和 LWF-100-V1 有什么区别？

A1 是 4-20mA 电流输出，长线传输抗干扰；V1 为 0-10V 电压输出，仅适合短距离安装，注塑车间变频器多优先选 A1 型号。

Q2：这款电子尺可以直接接西门子 S7-200CN PLC 吗？

可以，搭配 EM231 模拟量输入模块，4-20mA 信号标准接入，程序直接读取位移数值做闭环控制。

Q3：设备出现信号跳动是什么原因？

大概率未使用万向接头、屏蔽线未接地，或拉杆侧向受力，调整安装方式即可解决。

Q4：量程不够可以更换更长型号吗？

LWF 全系列结构尺寸统一，直接更换 LWF-150-A1、LWF-200-A1 等，支架无需改动。

LWF-100-A1,VOLFA,电子尺,直线位移传感器总结

VOLFA LWF-100-A1 拉杆式直线位移电子尺凭借德国制造精密工艺、4-20mA 稳定电流输出、百万次超长使用寿命，成为注塑、液压、压铸行业高精度位移反馈主流传感器。100mm 标准量程适配中小型自动化设备，抗油污、抗干扰、安装便捷，是设备新机配套与旧设备维修替换的优选进口位移传感器。
