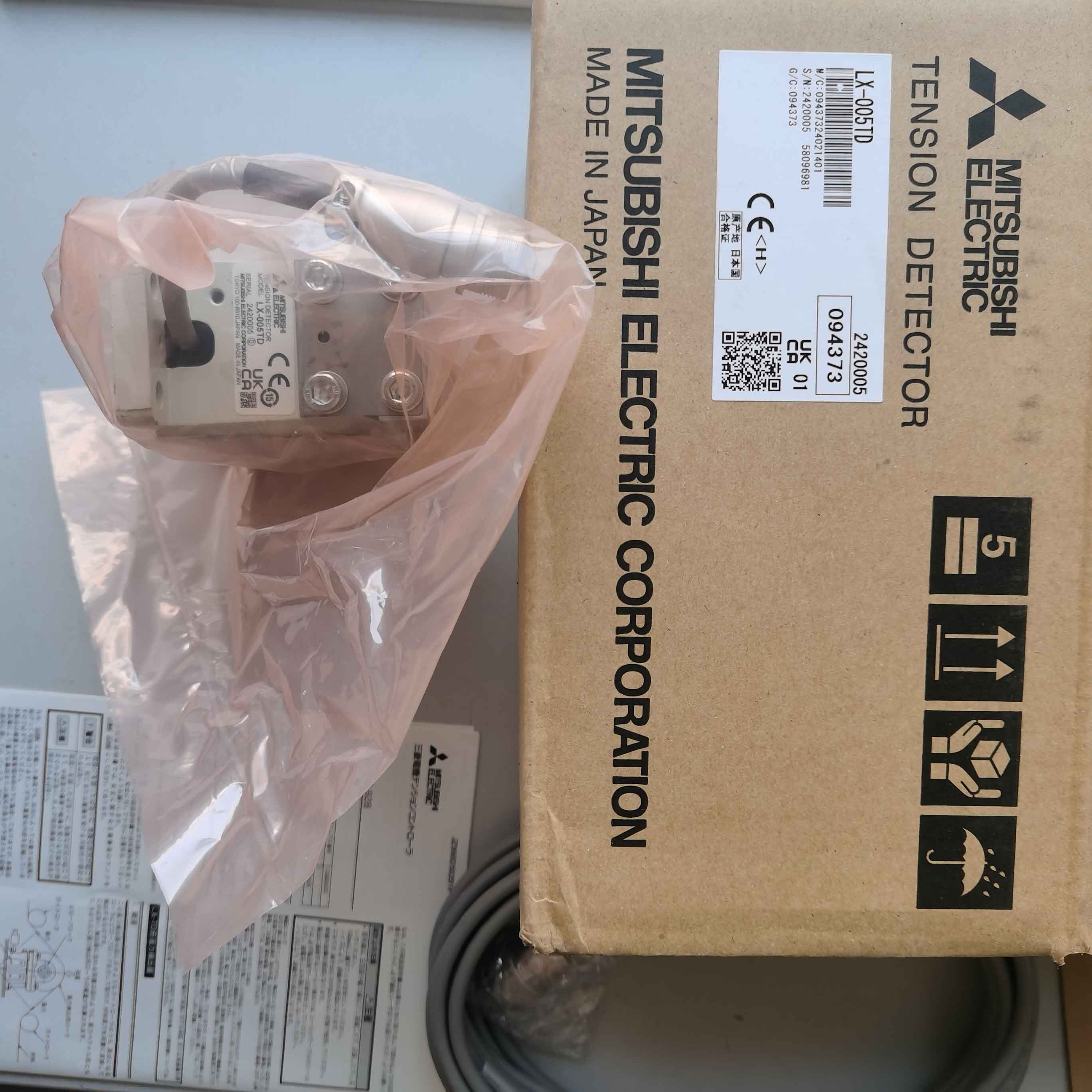

三菱 LX-005TD 张力检测器 日本原装 50N 微偏位张力传感器参数、选型与应用详解
LX-005TD张力检测器(LX-005TD|LX-015TD|LX-030TD|LX-050TD|LX-100TD|LX-200TD)与LE7-40GU-L、LE-10WTA-CCL、LE-30CTA等的反馈式张力控制器并用。此外，也可以与LM-10PD、LM-10WA-CCL、LM7-1LG、LM7-2LG型张力计并用，进行张力的监视。
产品参数
产品详情
三菱 LX-005TD 张力检测器 日本原装 50N 微偏位张力传感器参数、选型与应用详解
一、LX-005TD,三菱张力检测器,三菱张力控制器产品基础概述
三菱 LX-005TD 是日本三菱电机LX-TD 标准微偏位型张力检测器，原厂物料编号 585185，额定载荷 50N，专为轻型卷材微小张力闭环检测开发，采用差动变压器式传感结构，区别于传统应变片传感器，温漂、迟滞、长期漂移大幅降低 50% 以上，是印刷、薄膜、细线材、标签设备主流原装张力反馈配件。
型号拆解：
- LX：三菱固定式张力检测器系列
- TD：微挠度双方向承压机型（可承受拉力、压力双向载荷）
- 005：额定负载 50N（5 公斤张力量程）
- 无后缀：标准非防爆款，标配 7 米屏蔽航空线缆
- 该机型原厂已于 2021 年末停产，市面仅存全新原装库存、拆机二手，多用于老款印刷、分切、涂布设备备件替换，配套三菱 LE7、LM 系列张力控制器组成恒张力控制系统。
二、核心产品优势
- 差动变压器高精度传感，长期稳定不漂移
内部无应变片疲劳损耗，微小形变采集张力信号，综合检测误差≤0.5% FS，长时间高速收放卷无零点偏移，薄纸、薄膜、超细铜线微张力控制不易出现张力波动、断料问题。 - 双向受力检测，安装布局灵活
支持拉力、压力双向载荷检测，机身预留多规格安装孔，可地面、墙面、吊顶三种方式安装，狭小设备机架也可适配，无需定制支架。 - 抗干扰强，适配工业变频环境
标配 7 米原厂屏蔽航空线缆，信号抗变频器、接触器电磁干扰，输出标准毫伏差分信号，可直连三菱张力控制器，也可搭配 PLC 模拟量模块采集张力数值。 - 小型轻量化机身，耐用工业结构
整机尺寸 134×78×48mm，自重仅 1.8kg，镍合金防锈机身，耐受车间粉尘、轻微油污；短时可承受 200% 额定过载，抵御卷材瞬间冲击拉力，不易损坏传感器内部核心元件。 - 配套完整，闭环控制方案成熟
完美匹配三菱 LE7-40GU-L、LM-10PD 张力控制器、张力显示仪表，一套系统实现张力实时监测、自动调节磁粉离合器 / 制动器，实现卷材恒张力生产。
三、LX-005TD 关键技术参数
| 参数项目 | 标准规格 |
|---|---|
| 完整型号 | LX-005TD（标准非防爆） |
| 额定载荷 | 50N（5kg） |
| 传感原理 | 差动变压器式微偏位检测 |
| 允许短时过载 | 200%FS |
| 供电电压 | DC5V±5% |
| 输出信号 | 差分毫伏信号 |
| 线性精度 | ≤0.5%FS |
| 载荷方向 | 拉力、压力双向检测 |
| 标配线缆 | 7 米 φ7 屏蔽航空电缆（防爆款 20 米） |
| 安装方式 | 落地 / 壁挂 / 吊顶三用安装 |
| 工作环境温度 | -5℃ ~ +60℃ |
| 抗振动标准 | ≤2m/s²（0.2G） |
| 整机重量 | 1.8kg |
| 防护结构 | 工业密封机身，防粉尘油污 |
四、LX-005TD,三菱张力检测器,三菱张力控制器主流应用行业与设备
LX-005TD 额定 50N 小量程，主打轻型薄料微张力控制场景：
- 印刷标签行业
不干胶标签印刷机、小型卷筒纸分切机、柔印机，控制薄纸收放卷张力，避免纸张拉伸、起皱、套印偏差。 - 薄膜涂布复合设备
PET 超薄薄膜、保护膜、离型膜复卷、分切，低张力稳定控制，防止薄膜拉伸变形。 - 线缆电子行业
漆包细线、光纤、铜箔微带收卷，微小张力检测，杜绝细线拉断、排线不均。 - 纺织无纺布设备
轻薄无纺布、弹力面料收放卷，保障布料平整度。 - 实验室小型卷材试验机
材料拉伸、薄膜张力测试设备，采集微小张力数据。
五、LX-TD 全系列量程选型对照表（按需替换）
- LX-005TD：50N，薄纸、细线、超薄薄膜（本文机型）
- LX-015TD：150N，普通纸张、中等厚度薄膜
- LX-030TD：300N，厚膜、无纺布、细线缆
- LX-050TD：500N，铝箔、厚纸、纺织面料
- LX-100TD/200TD：1000N/2000N，重型卷材、金属带材
六、安装与接线规范
- 安装要点
- 螺栓选用 10.9 级高强度紧固件，紧固力度均匀，避免机身单侧受力；
- 宽幅卷材需左右各装 1 台 LX-005TD，保证整幅材料张力均匀；
- 传感器与动力电源线分开布线，间距≥100mm，屏蔽线缆单端接地，减少信号跳动。
- 配套接线
DC5V 供电差分信号输出，直接对接三菱 LE7 张力控制器；如需接入 PLC，需搭配张力信号放大模块转换标准模拟量； - 防护配件
重载、频繁冲击工况建议加装 LX-05BRR-928 保护支架，缓冲瞬时载荷，延长传感器使用寿命。
七、采购行情与避坑指南（2026 现货市场）
- 全新原装库存（带原厂包装盒、可开 13% 专票）
单台零售价 3000～3600 元，批量 5 台以上单价 2700～3100 元；原厂已停产，货源逐年减少，价格持续小幅上涨。 - 拆机二手（原装拆机，质保 3-6 个月）
价格 1400～2000 元，适合预算有限的老设备应急维修，采购前需测试信号线性度。 - 采购避坑提醒
- 低于 1200 元全新 “原装 LX-005TD” 基本为国产仿品，无三菱原厂传感芯片，温漂大、使用寿命短；
- 原装机身刻印 MITSUBISHI 标识、CE 认证、型号编号，外包装印有 Made in Japan 原厂纸箱；
- 新项目不推荐选型，优先选用替代 LX7-F 法兰式新型张力检测器，供货稳定、性能升级。
八、常见 FAQ
Q1：LX-005TD 和 LX-005TD-909 有什么区别？
A：LX-005TD 为标准通用款；后缀 - 909 是防爆版本，线缆加长至 20 米，适用于油墨、化工防爆车间，普通印刷机选用标准 LX-005TD 即可。
Q2：LX-005TD 可以直接接三菱 FX 系列 PLC 吗？
A：无法直接接入，输出为差分毫伏弱信号，需搭配张力放大器转换 0-5V/4-20mA 模拟量，再接入 FX3U-4AD 模拟量模块。
Q3：运行时张力信号频繁跳动是什么原因？
常见三点：①线缆与动力线同槽布线干扰；②安装时检测辊偏载、单侧受力；③屏蔽层未单端接地，调整布线与安装即可解决。
Q4：老设备 LX-005TD 损坏，有无替代方案？
短期备件可采购原装库存 LX-005TD；长期设备改造建议更换 LX7-F 新型法兰张力检测器，安装空间更小、精度更高、现货充足。
LX-005TD,三菱张力检测器,三菱张力控制器总结
三菱 LX-005TD（50N）微偏位张力检测器作为 LX-TD 系列小量程经典机型，凭借差动变压器高精度传感、双向受力、多场景安装优势，长期占据轻型卷材微张力控制市场。虽原厂现已停产，但仍是印刷、薄膜、细线材老旧自动化设备维修替换核心原装配件，稳定的张力反馈有效解决卷材拉伸、断料、套印不准等生产问题，是工业恒张力控制系统不可缺少的检测传感器。
