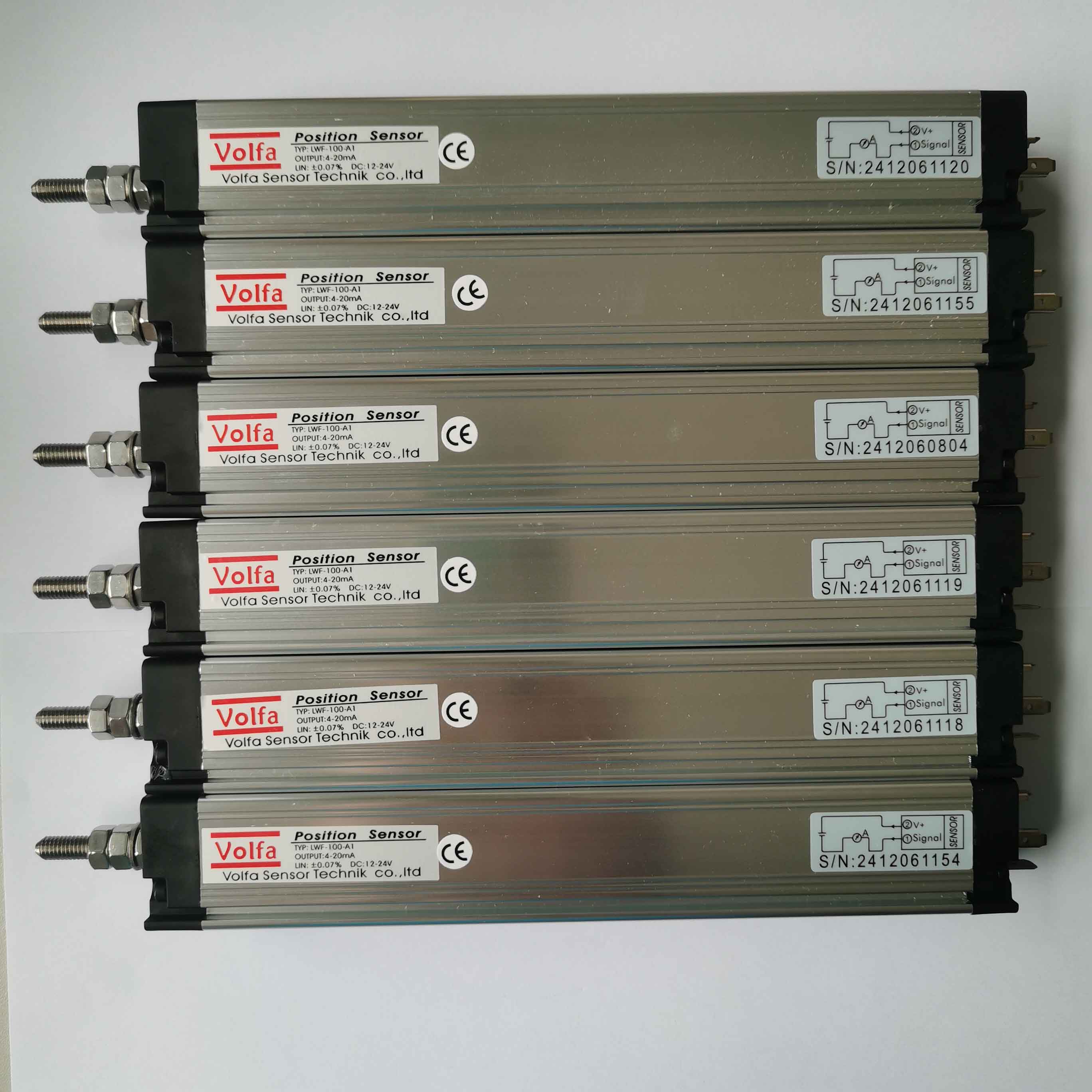

VOLFA电阻尺LWF150-A1传感器LWF-150-A1

VOLFA电阻尺LWF150-A1传感器LWF-150-A1

VOLFA电阻尺LWF150-A1传感器LWF-150-A1，分辨率优于0.01mm •，线性优异，量程可达 150mm ，温度稳定性强,转换模块可内置 ，输出信号:电位计、0-10/5VDC、4-20mA、RS485/232 ，输出信号刷新时间通常为50 ms，外壳： 铝合金，表面光亮拉丝处理。LWF050-A1,LWF075-A1,LWF100-A1,LWF150-A1,LWF175-A1,LWF200-A1,LWF225-A1,LWF250-A1,LWF275-A1,LWF300-A1,LWF350-A1,LWF400-A1,LWF425-A1,LWF450-A1,LWF500-A1,LWF550-A1,LWF600-A1,LWF650-A1,LWF700-A1,LWF750-A1,LWF800-A1,LWF900-A1,LWF1000-A1,LWF1100-A1,LWF1220-A1,LWF1250-A1,LWF1420-A1,LWF050-V1,LWF075-V1,LWF100-V1,LWF150-V1,LWF175-V1,LWF200-V1,LWF225-V1,LWF250-V1,LWF275-V

产品参数

• 行 程： 150mm • 输 出： 4-20mA • 外 壳： 铝合金，表面光亮拉丝处理 • 拉 杆： 不锈钢，可旋转 M6 外螺纹 • 轴 承： 柔性缓冲轴承 • 电阻元件： 高精度导电塑料 • 滑刷组件： 一对多触脚合金滑刷， • 电气连接： 5针M16 圆形航空插头 DIN 43 650 标准插头和插座 直出屏蔽电缆 应用： • 注塑机、取出机 • 实验设备，执行机构，油缸配套 • 水闸控制、木工机械、液压机械
下载产品资料

产品详情

VOLFA LWF-150-A1 电阻尺 德国进口拉杆式位移传感器参数、应用与选型详解

一、VOLFA,电阻尺,LWF150-A1,传感器,LWF-150-A1产品基础信息

产品全称：德国 VOLFA LWF-150-A1 拉杆式导电塑料位移传感器（电阻尺 / 电子尺）

核心型号：LWF150-A1、LWF-150-A1

品牌：德国 VOLFA 沃尔法，专业工业位移测量传感器品牌，深耕电位计式电阻尺研发生产，广泛配套注塑、液压、机床自动化设备。

型号释义：LWF = 拉杆式直线位移系列；150 = 有效测量行程 150mm；A1 = 内置 4-20mA 电流标准输出型。LWF100-A1-10.jpg

二、VOLFA,电阻尺,LWF150-A1,传感器,LWF-150-A1核心工作原理

LWF-150-A1 属于导电塑料电位计式电阻尺，内部搭载高精度导电塑料电阻轨道，不锈钢拉杆联动贵金属多触点滑刷；设备运动带动拉杆位移，滑刷改变电阻分压值，传感器内置信号转换模块直接输出 4-20mA 标准电流信号，位移数值与输出电流线性对应，实现连续、无间断绝对位移测量，无丢失脉冲风险，适配 PLC、数显仪表、工控系统采集。

三、LWF-150-A1 关键技术参数

  1. 测量行程：有效量程 150mm，机械总行程 156mm
  2. 输出信号：A1 标配 4-20mA 二线制电流输出，DC12~24V 供电
  3. 线性精度：标准 ±0.2% FS，精密款可达 ±0.05% FS
  4. 分辨率：无限细分，优于 0.01mm，微小位移均可捕捉
  5. 重复精度：±0.013mm，往复测量数值无漂移
  6. 标准电阻：5KΩ 导电塑料电阻轨，耐磨抗老化
  7. 机械结构：M6 不锈钢可旋转拉杆，内置柔性缓冲轴承，吸收安装不同心侧向力
  8. 防护等级：IP67 防尘防水，抵御切削液、液压油、车间粉尘、潮湿水汽
  9. 工作温度：-30℃ ~ +85℃，高低温工况信号稳定
  10. 使用寿命：≥1 亿次往复运动，长期使用线性衰减小
  11. 电气接口：标准 M16 圆形航空插头，屏蔽线缆，抗变频器、电机电磁干扰
  12. 安装方式：槽型铝型材滑动支架，任意位置固定，拆装便捷

四、产品核心优势

  1. 德国原厂工艺，信号稳定抗干扰
    内置隔离转换模块，4-20mA 电流传输距离远、不易受动力线缆干扰，相比电压输出，长线布线无信号衰减，适配大型机床、长距离控制柜安装场景。
  2. IP67 全密封，恶劣工况耐用
    拉丝铝合金外壳 + 双层密封胶圈，注塑机油污、液压设备水雾、木工粉尘车间均可长期稳定运行，无需频繁清洁维护。
  3. 容错安装设计，降低调试难度
    前端万向缓冲轴承 + 可旋转 M6 拉杆螺纹，安装轻微不同心不会卡滞、磨损传感器，新手现场调试省时省力。
  4. 超高寿命，减少停机更换成本
    稀土合金多点电刷，多点均匀接触电阻轨，单点磨损压力小，对比普通国产电子尺使用寿命提升 3 倍以上，适合 24 小时连续生产设备。
  5. 全系列量程互通，替换便捷
    VOLFA LWF-A1 系列覆盖 50mm~1420mm 全量程：LWF-50-A1、LWF-100-A1、LWF-150-A1、LWF-200-A1、LWF-300-A1 等，安装尺寸统一，更换无需改造设备安装座。

五、主流应用场景（LWF-150-A1 150mm 量程适配设备）

  1. 注塑机械行业
    中小型注塑机射胶位移、锁模行程监测、顶针定位控制，150mm 量程适配中小型立式注塑、卧式注塑机闭环控制。
  2. 液压油缸成套设备
    液压试验机、压装机、校直机油缸行程反馈，控制加压位移，提升产品一致性。
  3. 木工 / 石材加工机械
    推台锯、石材切割机工作台定位，实时反馈进给位移，提升加工尺寸精度。
  4. 自动化检测工装
    材料拉伸试验机、尺寸检测台、工装夹具位移测量，微米级重复定位保障检测数据统一。
  5. 机床改造配套
    数控车床、磨床进给辅助位移反馈，搭配数显表实现闭环定位。
  6. 水利阀门、小型水闸开度监测
    中小型液压闸门开度采集，4-20mA 信号远距离传输至中控系统。

六、VOLFA LWF 系列型号区分（避免选型出错）

  • LWF-A1：内置 4-20mA 电流输出，二线制，远距离布线（本文 LWF-150-A1）
  • LWF-V1：内置 0-10V 电压输出，三线制，短距离控制柜采集
  • LWF-V2：内置 0-5V 电压输出，适配小型单片机、简易数显仪表

七、安装与接线注意事项

  1. 拉杆运动方向与被测机构同轴，尽量搭配鱼眼万向接头消除侧向拉力；
  2. 传感器壳体安装槽朝下，减少粉尘、油污堆积进入密封内部；
  3. 屏蔽电缆屏蔽层单端接地，避开变频器、电机动力线槽并行布线；
  4. A1 型号 4-20mA 二线制接线：端子 1 供电正极、端子 2 信号输出负极，DC24V 直流供电；
  5. 机械限位预留 5~10mm 余量，禁止拉杆完全顶死撞击传感器内部结构。

八、VOLFA,电阻尺,LWF150-A1,传感器,LWF-150-A1常见故障快速排查

  1. 输出信号无变化：拉杆卡滞、内部电刷磨损、航空插头进水氧化；
  2. 数值漂移跳变：屏蔽接地失效、线缆与动力线并行干扰、传感器油污覆盖拉杆；
  3. 高低温下数值偏差大：选用低精度版本，可更换 ±0.05% 高精度 LWF-150-A1；
  4. 短期磨损失效：安装不同心产生侧向力，加装万向接头重新调试同轴度。

九、VOLFA,电阻尺,LWF150-A1,传感器,LWF-150-A1总结

德国 VOLFA LWF-150-A1 电阻尺作为 150mm 标准行程拉杆式位移传感器，凭借 IP67 防护、4-20mA 稳定电流输出、亿次超长使用寿命、宽温适配特性，成为注塑、液压、自动化检测设备主流进口位移测量配件。相比光栅尺成本更低、安装简单、无需脉冲计数模块；相比普通国产电子尺抗干扰、耐用性更强，是工业闭环位移控制高性价比进口选型方案，设备维修替换、新机配套均可直接选用。
