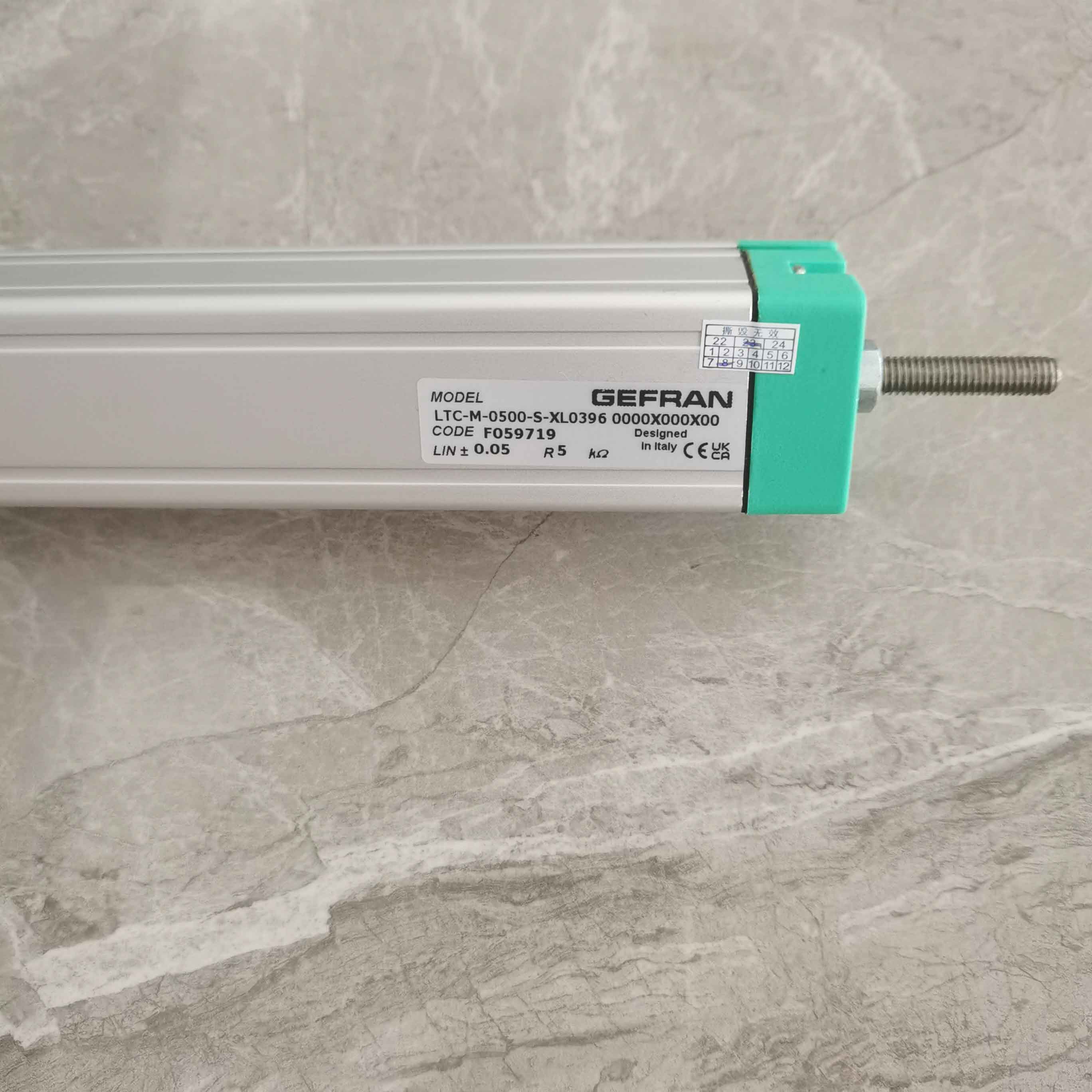

GEFRAN杰福伦LTC-M-0500-S-XL0396是意大利原装进口拉杆式电阻直线位移传感器（工业电子尺），对应原厂唯一物料编码F059719，标准有效测量量程500mm。该传感器隶属于杰福伦经典LTC工业级系列，依托精密碳膜分压检测技术，具备高精度、低温漂、抗振动、信号稳定等核心优势，广泛适配注塑、压铸、液压机械、精密自动化设备的行程位置闭环检测，是工控设备维修替换、新机配套的主流高精度位移配件。本文全方位拆解LTC-M-0500-S-XL0396（F059719）型号释义、核心技术参数、产品优势、安装校准规范及行业应用场景，为用户选型采购、现场调试、故障替换提供专业参考。

GEFRAN,杰福伦,电子尺,LTC-M-0500-S-XL0396,位移传感器,F059719

一、完整型号编码解析（LTC-M-0500-S-XL0396 + F059719）

杰福伦LTC系列电子尺型号编码、原厂物料编码一一对应，不同后缀与编码无法通用，是替换的核心依据，各字段官方释义如下：

• LTC：杰福伦工业级拉杆式直线位移传感器专属系列，采用金属精密碳膜电阻工作原理，主打高耐用性、高线性精度，适配工业重载复杂工况
• M：标准通用安装结构，标配常规设备安装孔位与M6连接螺牙，适配绝大多数注塑、液压自动化设备改装与原装替换
• 0500：传感器有效测量行程500mm，全程无无效死区，严格禁止超量程拉伸、顶压使用，避免碳膜损坏失效
• S：标准模拟输出规格，适配工业专用DC10V基准稳压供电，原生输出0~10V线性电压信号，无需额外转换模块
• XL0396：原厂专属结构配置代码，对应定制耐磨碳膜、高强度不锈钢拉杆与密封防护工艺，保障设备长期稳定运行
• F059719：原厂唯一溯源物料编码，为LTC-M-0500-S-XL0396专属匹配编号，是区分同款不同量程、不同配置电子尺的核心标识，维修替换必须核对此编码

二、核心技术参数

LTC-M-0500-S-XL0396（F059719）针对工业高振动、多油污、高低温交替工况优化，参数性能优于普通国产电子尺，适配中高端精密工控设备：

• 有效测量量程：500mm（全程连续检测，无测量盲区）
• 工作原理：精密金属碳膜电阻分压式模拟量检测，无限分辨率，位移反馈细腻无卡顿
• 线性精度：±0.05%FS，全行程误差小，满足精密闭环控制精度要求
• 重复精度：0.01%FS，设备往复运动检测无偏差，长期运行无位置漂移
• 输出信号：标准0~10V直流模拟电压信号，通用性强
• 额定供电：工业标准DC10V基准稳压电源（波动≤±10%）
• 位移速度：5m/s，可适配高速自动化设备行程检测
• 绝缘性能：绝缘电阻≥100MΩ，耐压性能优异，有效杜绝漏电、信号干扰
• 防护等级：IP50，防尘、防油污、防车间湿气，适配恶劣生产工况
• 核心材质：防腐不锈钢拉杆、高耐磨进口碳膜、高强度阻燃机身，抗老化、抗磨损
• 工作温度：-10℃~+55℃，温漂系数低，高低温环境下数值稳定不跳变
• 使用寿命：可达25百万公尺行程，工业长期连续运行免频繁更换

三、产品核心优势

作为工业中长量程位移检测优选配件，杰福伦LTC-M-0500-S-XL0396（F059719）对比普通电子尺优势突出，是高端工控设备的首选原因：

1. 超高精度，全程线性稳定

采用意大利进口精密碳膜工艺，500mm全量程线性度均匀，无中段偏差、无零点漂移、无数值跳变问题。超高重复精度可适配设备闭环控制系统，保障设备加工、定位精度，大幅降低产品不良率。

2. 工业级耐用，适配复杂工况

机身采用密封防尘防油污结构，耐设备高频振动、机械冲击，可长期在注塑车间、压铸车间、液压生产线等多油污、高粉尘、高振动恶劣环境稳定工作，彻底解决普通电子尺易磨损、易失灵、寿命短的痛点。

GEFRAN,杰福伦,电子尺,LTC-M-0500-S-XL0396,位移传感器,F059719

3. 信号兼容性广，即装即用

原生标准0~10V模拟信号输出，无需加装信号变送器，可直接对接弘讯、宝捷信、珊星等主流注塑机电脑，同时适配三菱、西门子、欧姆龙等全系PLC模拟量模块，接线简单、调试便捷、零适配门槛。

4. 低维护成本，长效稳定运行

优化同轴拉杆传动结构，运行顺滑无卡顿、无侧向受力磨损，机械稳定性强。设备正常工况下无需频繁校准、无需定期维护，大幅降低设备停机维修成本与配件更换频次。

GEFRAN,杰福伦,电子尺,LTC-M-0500-S-XL0396,位移传感器,F059719

四、主流应用场景

LTC-M-0500-S-XL0396（F059719）500mm中长量程特性，匹配各类中大型工业设备行程检测与定位控制：

• 大型注塑机械设备：大吨位注塑机合模行程、射胶行程、顶针行程、熔胶位置反馈与闭环控制
• 压铸与挤出设备：压铸机模具开合行程、液压油缸伸缩位移、挤出机推送行程检测
• 重型自动化设备：长行程直线模组、伺服移栽滑台、重型进给机构定位检测
• 液压工控设备：大型液压机、油压设备油缸位移、行程限位、压力联动位置控制
• 包装、印刷、橡塑机械：大型辊轴位移、物料推送行程、设备开合位置监测

五、专业安装与校准标定要点

该款500mm工业电子尺遵循工业标准两点标定法，规范安装与校准可彻底解决信号漂移、数值偏差、检测不准等问题：

1. 安装核心注意事项

安装时必须保证拉杆与设备运动部件同轴平行，杜绝侧向受力、偏斜拉扯；全程预留2~5mm缓冲行程，严禁顶死传感器两端机械死区，防止碳膜永久性损坏；安装位置远离设备高温料筒、动力电缆、变频器，规避高温老化与电磁干扰。

2. 标准三线接线方式

工业通用三线接线：红线接入DC10V正极、蓝线接电源负极、黑线为0~10V模拟信号输出；布线长度超过5米必须使用屏蔽双绞线，屏蔽层单端接地，有效抑制信号干扰、避免数值跳动。

3. 两点校准流程

第一步将设备移动至机械原点，静置数值稳定后标定零点（0mm）；第二步将设备移动至500mm标准满量程位置，稳定后标定满程数值；之后往复推拉测试2~3次，确认零点、满程无偏差，中段行程线性稳定，即可完成校准投入使用。

六、采购替换与使用注意事项

1、LTC-M-0500-S-XL0396搭配专属原厂编码F059719，为500mm量程唯一匹配规格，严禁与450mm、475mm等其他量程LTC系列电子尺混用，否则会出现量程不符、信号偏差、设备报错、定位失灵等故障。

2、优先选用原装正品传感器，翻新、高仿电子尺存在碳膜精度不足、温漂大、易跳数、寿命短等问题，直接影响设备加工精度与生产稳定性。

3、短距离室内布线可直接使用原生0~10V信号；长距离布线、车间强变频干扰工况，建议搭配隔离信号变送器，进一步提升信号稳定性与抗干扰能力。

GEFRAN,杰福伦,电子尺,LTC-M-0500-S-XL0396,位移传感器,F059719

总结

GEFRAN杰福伦LTC-M-0500-S-XL0396（F059719）500mm直线位移传感器，凭借原装进口品质、±0.05%FS超高精度、工业级抗造性能、通用0~10V标准信号，成为中大型注塑、液压、自动化设备的核心位移检测配件。其稳定的检测性能、超长的使用寿命、低的运维成本，兼顾精度与实用性，是工业中长量程位移检测、设备维修替换的优质选型。
