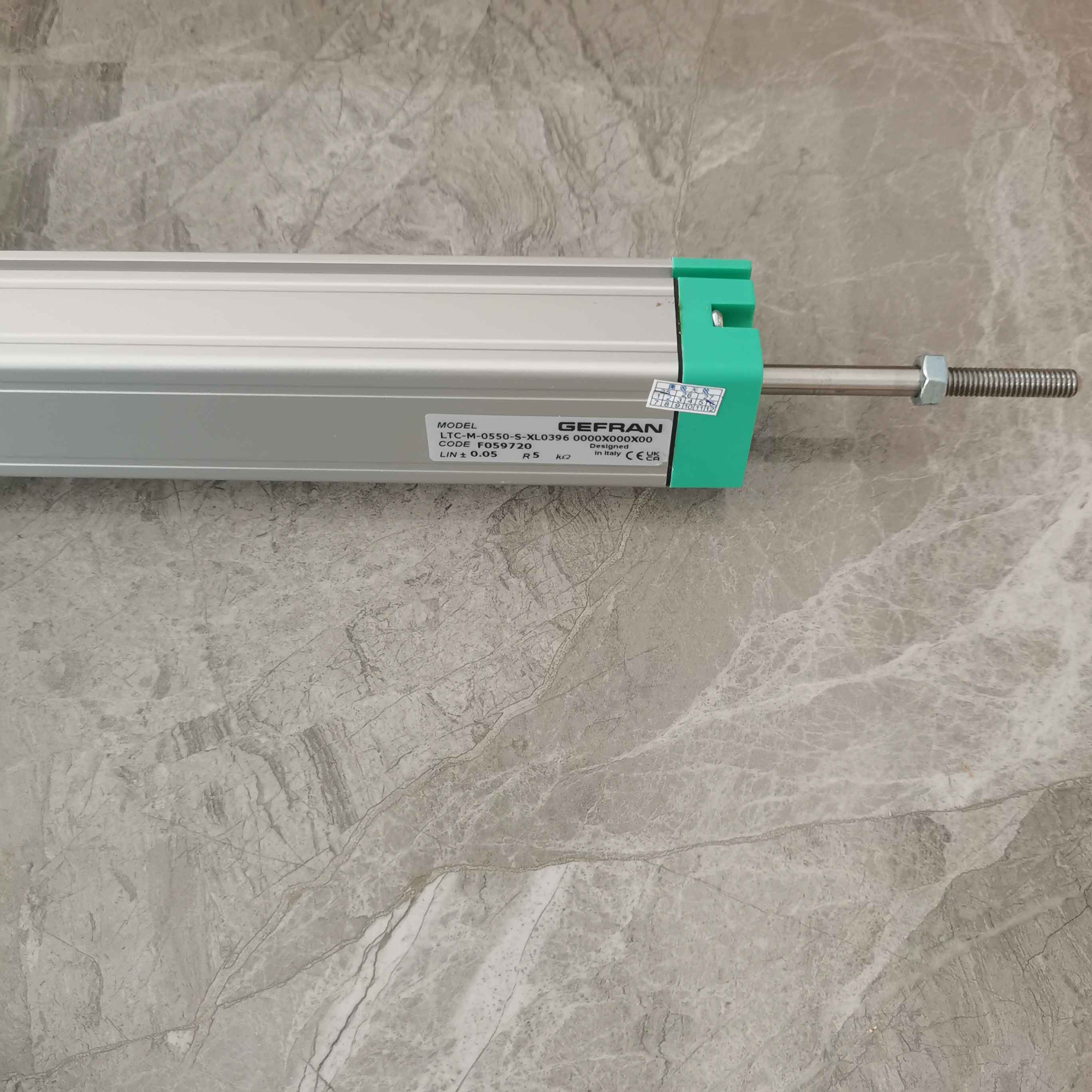

GEFRAN杰福伦LTC-M-0550-S-XL0396是意大利原装进口工业级拉杆式直线位移传感器，原厂唯一专属物料编码F059720，标准有效测量量程550mm。作为杰福伦LTC系列中长量程核心型号，该电子尺采用精密金属碳膜分压检测原理，具备精度高、温漂小、抗振动、信号稳定、使用寿命长等优势，广泛适配大吨位注塑机、压铸设备、大型液压机械、重型自动化生产线的行程闭环检测与位置控制，是工业设备原厂配套、维修替换的优选高精度位移配件。本文全面解析LTC-M-0550-S-XL0396（F059720）型号编码含义、核心技术参数、产品优势、安装校准规范及行业应用场景，为用户选型采购、现场调试、故障替换提供专业、良好的参考依据。

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

一、完整型号编码解析（LTC-M-0550-S-XL0396 + F059720）

GEFRAN杰福伦LTC系列电子尺型号后缀、结构代码、原厂物料编码一一专属匹配，不同量程、不同编码型号无法通用，是设备替换、避免适配故障的核心依据，各字段官方释义如下：

• LTC：杰福伦经典工业拉杆式直线位移传感器系列，专为工业重载、高振动、多油污恶劣工况研发，采用精密碳膜电阻检测技术，主打高线性精度、超长使用寿命与稳定模拟量输出
• M：标准通用安装结构，标配标准化安装孔位与M6连接螺牙，兼容市面绝大多数大中型液压、注塑、自动化设备安装尺寸，适配原装替换与新机改装
• 0550：传感器有效测量行程550mm，全程无无效检测死区，支持全行程连续采样，严禁超量程拉伸、顶压使用，防止内部碳膜永久损坏
• S：标准工业输出规格，适配专用DC10V基准稳压供电，原生输出0~10V线性模拟电压信号，无需额外加装信号转换模块，兼容性强
• XL0396：原厂专属结构配置代码，对应定制高耐磨碳膜、防腐不锈钢拉杆与一体化密封防护结构，强化设备抗尘、抗油污、抗冲击性能
• F059720：原厂唯一溯源物料编码，为LTC-M-0550-S-XL0396 550mm量程专属编号，是区分450mm、500mm、600mm等同系列电子尺的核心标识，维修替换必须严格核对

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

二、核心技术参数

LTC-M-0550-S-XL0396（F059720）针对大中型工业设备长行程、高负荷、高频往复运行工况优化，参数性能远超普通国产电子尺，满足精密工控闭环控制需求：

• 有效测量量程：550mm（全行程无盲区、连续均匀检测）
• 工作原理：精密金属碳膜电阻分压式模拟量检测，无限分辨率，位移反馈细腻无卡顿、无滞后
• 线性精度：±0.05%FS，全行程误差低，适配高精度定位控制场景
• 重复精度：0.01%FS，高频往复运动无位置偏移、无漂移，稳定性拉满
• 输出信号：标准0~10V直流模拟电压信号，工业通用标准
• 额定供电：工业专用DC10V基准稳压电源（允许电压波动±10%）
• 响应速度：5m/s，适配高速开合模、高速油缸伸缩等高频运动工况
• 绝缘性能：绝缘电阻≥100MΩ，耐压性能优异，有效杜绝漏电、信号干扰、数值跳变
• 防护等级：IP50，防尘、防油污、防车间潮湿水汽，适配复杂生产工况
• 核心材质：高强度防腐不锈钢拉杆、进口高耐磨碳膜、阻燃抗老化机身外壳
• 工作温度：-10℃~+55℃，低温漂特性优异，高低温环境下数值稳定不偏移
• 使用寿命：可达25百万公尺行程，长期连续运行无需频繁更换配件

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

三、产品核心优势

作为550mm中长量程工业位移检测核心配件，杰福伦LTC-M-0550-S-XL0396（F059720）凭借进口工艺与工业级性能，解决普通电子尺精度差、易磨损、易漂移、寿命短等痛点：

1. 全行程高精度，线性稳定无偏差

采用意大利原装精密碳膜工艺，550mm全量程线性度均匀，彻底规避中段误差、零点漂移、终点偏移等常见问题。超高重复精度可匹配设备闭环控制系统，保障设备定位精度与产品成型一致性，有效降低生产不良率。

2. 工业级耐造，适配恶劣复杂工况

整机采用一体化密封防尘防油污结构，耐受设备高频振动、机械冲击与车间粉尘油污侵蚀，可长期稳定运行于注塑车间、压铸车间、液压生产线等严苛工况，抗老化、抗磨损性能远超普通民用、国产经济型电子尺。

3. 通用信号输出，即装即用兼容性强

原生0~10V标准模拟信号输出，无需额外配置变送器、信号转换器，可直接对接弘讯、宝捷信、珊星等主流注塑机工控电脑，同时适配三菱、西门子、欧姆龙等全系PLC模拟量模块，接线简单、调试便捷、零适配门槛。

4. 低运维成本，长效稳定运行

优化同轴拉杆传动结构，运行顺滑无卡顿，从根源杜绝侧向受力导致的碳膜磨损、信号异常问题。设备正常工况下无需频繁校准、无需定期维护，大幅减少设备停机故障，降低后期运维与配件更换成本。

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

四、主流应用场景

LTC-M-0550-S-XL0396（F059720）550mm专属中长量程，适配各类大中型工业设备长行程位移检测与闭环控制：

• 大吨位注塑设备：300吨以上大型注塑机合模行程、射胶行程、顶针行程、熔胶位置反馈与闭环控制
• 压铸与挤出机械：铝合金压铸机模具开合行程、液压油缸伸缩位移、塑料挤出机推送行程检测定位
• 重型自动化设备：长行程直线模组、重型伺服移栽滑台、大型进给机构位移监测与定位
• 大型液压工控设备：工业液压机、油压设备油缸伸缩位移、行程限位、压力联动位置控制
• 橡塑、包装、印刷设备：大型辊轴位移调节、长距离物料推送行程、设备开合位置监测

五、专业安装与校准标定要点

该款550mm工业电子尺遵循工业标准两点标定法，规范安装与校准可彻底解决信号漂移、数值跳动、检测偏差、定位不准等常见故障：

1. 安装核心注意事项

安装时严格保证拉杆与设备运动部件同轴平行，杜绝侧向偏斜、横向拉扯受力；全程预留2~5mm缓冲行程，严禁顶死传感器两端机械死区，避免碳膜不可逆损伤；安装位置远离高温料筒、动力电缆、变频器等干扰源，规避高温老化与电磁信号干扰。

2. 标准三线接线方式

工业通用标准三线接线：红线接入DC10V正极、蓝线接电源负极、黑线输出0~10V模拟信号；布线长度超过5米必须采用屏蔽双绞线，屏蔽层单端接地，有效抑制电磁干扰，杜绝数值跳动、信号波动问题。

3. 两点校准流程

第一步将设备移动至机械原点，待数值稳定后标定零点（0mm）；第二步将设备平稳移动至550mm标准满量程位置，数值稳定后保存满程参数；之后往复推拉测试2~3次，确认零点、满程无偏差，中段行程线性稳定，即可完成校准投入正常生产。

GEFRAN,杰福伦,电子尺,LTC-M-0550-S-XL0396,位移传感器,F059720

六、采购替换与使用注意事项

1、LTC-M-0550-S-XL0396 搭配专属原厂编码F059720，为550mm量程唯一匹配规格，严禁与500mm、450mm、600mm等同系列电子尺混用，否则会出现量程不符、信号偏移、设备报错、定位失灵等故障。

2、建议选用原装正品传感器，翻新、高仿电子尺存在碳膜精度不足、温漂过大、易跳数、使用寿命短等问题，直接影响设备定位精度与生产稳定性，增加设备故障停机风险。

3、短距离室内布线可直接使用原生0~10V信号；长距离布线、车间存在变频器、大功率电机等强干扰工况，建议搭配隔离信号变送器，进一步提升信号稳定性与抗干扰能力。

总结

GEFRAN杰福伦LTC-M-0550-S-XL0396（F059720）550mm直线位移传感器，依托意大利原装进口工艺、±0.05%FS超高线性精度、工业级抗造性能与通用0~10V标准信号，适配大中型注塑、压铸、液压、自动化设备长行程位移检测需求。凭借稳定的检测性能、超长的使用寿命与低的运维成本，该型号电子尺成为中长量程工业位移检测、设备维修替换、新机配套的高性价比优选产品。
