OMRON欧姆龙CJ1W-PA202电源模块参数规格功能特点与应用场景详解

欧姆龙CJ1W-PA202电源模块参数规格、功能特点与应用场景详解

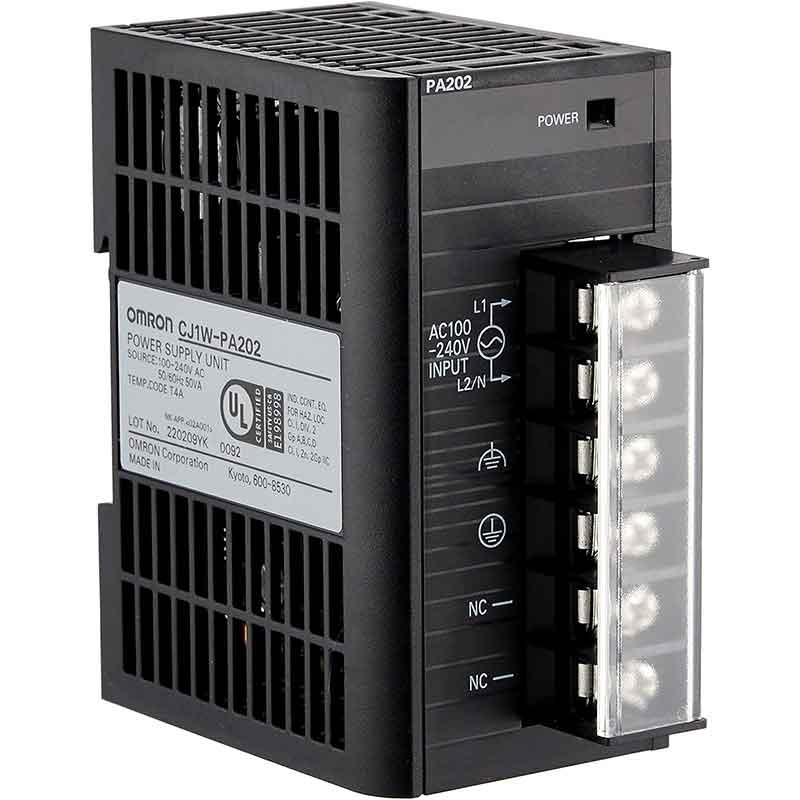

欧姆龙CJ1W-PA202是专为CJ1系列PLC配套的原装AC输入电源单元，属于工业标准导轨式供电模块，凭借宽电压输入、稳压性能强、体积小巧、运行稳定、抗干扰性优异等特点，广泛应用于中小型自动化设备、流水线工控系统、包装机械、注塑辅助控制系统等场景。作为CJ1 PLC整机供电的核心配件，CJ1W-PA202可为CPU单元、I/O模块、特殊功能模块提供纯净、稳定的直流工作电源，是欧姆龙CJ1系列工控系统维修替换、新机配套的主流电源模块型号。本文将全面解析欧姆龙CJ1W-PA202的型号定义、详细参数、核心优势、安装规范、适配机型及行业应用，为用户选型采购、故障替换、现场调试提供专业参考。OMRON,欧姆龙,CJ1W-PA202,电源模块

一、产品型号定义与定位

欧姆龙CJ1W-PA202是CJ系列标准AC交流电源模块，在整套PLC系统中承担整机供电转换任务，将工业交流电转换为PLC背板所需的直流工作电压，保障所有模块稳定运行，型号各字段释义如下：

• CJ1W：欧姆龙CJ1系列PLC模块通用前缀，适配CJ1全系列CPU与I/O单元，专属CJ1机架使用
• PA：AC交流输入型电源单元，区别于PD系列DC直流输入电源模块
• 202：标准版14W功率电源规格，无运行输出触点、无维护监测功能，基础经济型供电模块
• 相较于同系列CJ1W-PA205C、PA205R，CJ1W-PA202主打高性价比、基础稳定供电，适配中小型点数不多、功耗较低的CJ1 PLC控制系统，是工业常规工况的优选型号。OMRON,欧姆龙,CJ1W-PA202,电源模块

二、欧姆龙CJ1W-PA202核心技术参数

CJ1W-PA202严格遵循欧姆龙工业级制造标准，电气参数稳定、耐压抗造，适配车间复杂供电环境，完整参数如下：

• 输入电压：AC 100～240V（50/60Hz），宽电压自适应，适配国内外工业供电标准
• 额定输入功率：14W，满足中小型CJ1 PLC系统整机功耗需求
• 主输出电压：DC 5.1V，为PLC背板CPU、I/O模块核心供电
• 5V输出电流：2.8A，带载能力稳定，无压降、无纹波干扰
• 辅助输出：DC24V 0.4A，可适配小型信号回路辅助供电
• 瞬时断电耐受：额定工况下可耐受10ms以上瞬时断电，避免设备误停机、程序报错
• 冷启动电流：AC100~120V≤20A/8ms；AC200~240V≤40A/8ms，启动平稳不冲击
• 安装方式：标准DIN导轨安装，适配工控柜常规布局
• 工作温度：0℃～+55℃，工业常规温区稳定运行
• 防护等级：IP20，防尘防误触，适配工控柜密闭使用场景
• 认证标准：CE、UL等工业合规认证，适配国内外自动化项目
• 功能配置：无RUN输出、无维护监测功能，基础稳定供电版本，性价比高

OMRON,欧姆龙,CJ1W-PA202,电源模块

三、产品核心优势

1. 宽电压自适应，适配复杂供电工况

欧姆龙CJ1W-PA202支持AC100-240V全范围宽电压输入，完美适配国内380/220V工业供电、国外低压供电场景，针对车间电压波动、电网杂波干扰具备优秀的稳压能力，可有效避免电压不稳导致的PLC重启、程序丢失、模块报错等故障。

2. 稳压精度高，供电纯净无干扰

模块内置高频开关稳压电路，5V主输出纹波小，可为PLC CPU、模拟量模块、高精度传感器提供纯净电源，杜绝电源杂波引发的模拟量跳数、通讯异常、信号漂移等问题，保障工控系统稳定运行。

3. 体积小巧，适配紧凑型控制柜

采用CJ系列模块化窄体设计，占用机架空间小，适配中小型紧凑型工控柜布局，安装便捷、布线规整，适配轻量化自动化设备改造与新机配套场景。

4. 工业级耐用，低故障免维护

整机采用工业级元器件与阻燃外壳，抗振动、抗高温、抗电磁干扰，长期连续运行稳定性强，无频繁故障、无需定期维护，大幅降低设备停机概率与运维成本，是CJ1 PLC系统稳定的基础电源模块之一。

5. 通用性强，替换兼容性高

完全适配全系列CJ1机架与CPU单元，新旧设备通用，替换老旧损坏电源模块无需修改程序、无需改动接线，即装即用，适配设备维修快速抢修场景。

OMRON,欧姆龙,CJ1W-PA202,电源模块

四、适配机型与替换说明

适配系统：欧姆龙CJ1系列全机型PLC，包含CJ1M、CJ1G等主流CPU单元，可搭配全系CJ1W系列I/O模块、通讯模块、特殊功能模块使用。

替换注意：CJ1W-PA202为基础14W功率版本，仅适配低功耗、少点数CJ1控制系统；若设备模块数量多、功耗大，需升级CJ1W-PA205C、PA205R大功率电源模块，避免带载不足导致的供电异常。

不可通用型号：不兼容CJ2、CP1E、CP2E、CQM1等其他系列PLC机架，仅限CJ1系列专属使用。

OMRON,欧姆龙,CJ1W-PA202,电源模块

五、主流应用场景

欧姆龙CJ1W-PA202凭借稳定的供电性能与高性价比，广泛应用于各类中小型工业自动化控制系统：

• 轻工自动化设备：包装机械、贴标机、输送流水线、分拣设备工控系统供电
• 橡塑与辅助设备：注塑机辅助控制系统、挤出机辅助电控、温控监测系统
• 非标自动化设备：小型移栽机、检测设备、工装治具、自动化上下料设备
• 五金加工设备：冲压辅助电控、打磨设备、小型机床控制系统
• 仓储物流设备：小型输送线、仓储分拣电控、物流移栽控制系统

六、安装使用与故障排查要点

1. 安装规范

采用标准DIN导轨垂直安装，保证模块上下留有通风间隙，避免密闭高温积热；输入端接入稳定AC220V工业电源，建议搭配空气开关与浪涌保护器，提升电网抗干扰能力；严禁超压、反向接线使用。

2. 日常使用注意事项

设备长期停机重启前，检查模块指示灯状态，无输出、指示灯不亮优先排查输入电源与接线端子；避免长期满负荷、超负荷运行，防止模块老化加速；粉尘油污环境定期清理模块通风孔，保证散热正常。

3. 常见故障快速排查

PLC整机无供电、无法开机：优先检查CJ1W-PA202输入电源、接线松动、模块损坏；系统偶尔重启、报错：多为电网电压波动或模块稳压老化，可更换原装电源模块解决；模拟量信号跳动：排查电源纹波干扰，必要时增加电源滤波装置。

OMRON,欧姆龙,CJ1W-PA202,电源模块

七、采购选型总结

欧姆龙CJ1W-PA202是CJ1系列PLC高性价比原装AC电源模块，凭借宽电压输入、稳压、运行稳定、安装便捷、耐用免维护等优势，成为中小型CJ1工控系统的供电配件。适配点数少、功耗低的自动化设备，是设备新机配套、老旧模块损坏替换、电控改造的优质型号，兼顾工业稳定性与成本优势，广泛适配各类轻工、橡塑、非标自动化生产线工况。
