三菱ZKB-0.06YN磁粉制动器参数特点及应用场景详解

三菱ZKB-0.06YN磁粉制动器参数、特点及应用场景详解

在精密张力控制、微型收卷放卷、低速精密制动、微调阻尼控制领域，微型磁粉制动器是保障设备运行平稳、张力恒定、产品良品率的核心工控配件。三菱ZKB-0.06YN是日本三菱电机ZKB-YN系列微型自然冷却式磁粉制动器，属于小扭矩、低惯性、高精度制动产品，专为小型自动化设备、微型卷材加工、精密阻尼调速场景打造。凭借原厂稳定磁粉配方、超低旋转惯性、线性可控扭矩、低速可用特性，成为轻工、电子、包装、线材设备的主流张力制动选型。本文详细介绍三菱ZKB-0.06YN型号释义、原厂技术参数、核心优势、适用场景及安装使用注意事项，为设备选型、替换备件、张力系统调试提供专业参考。

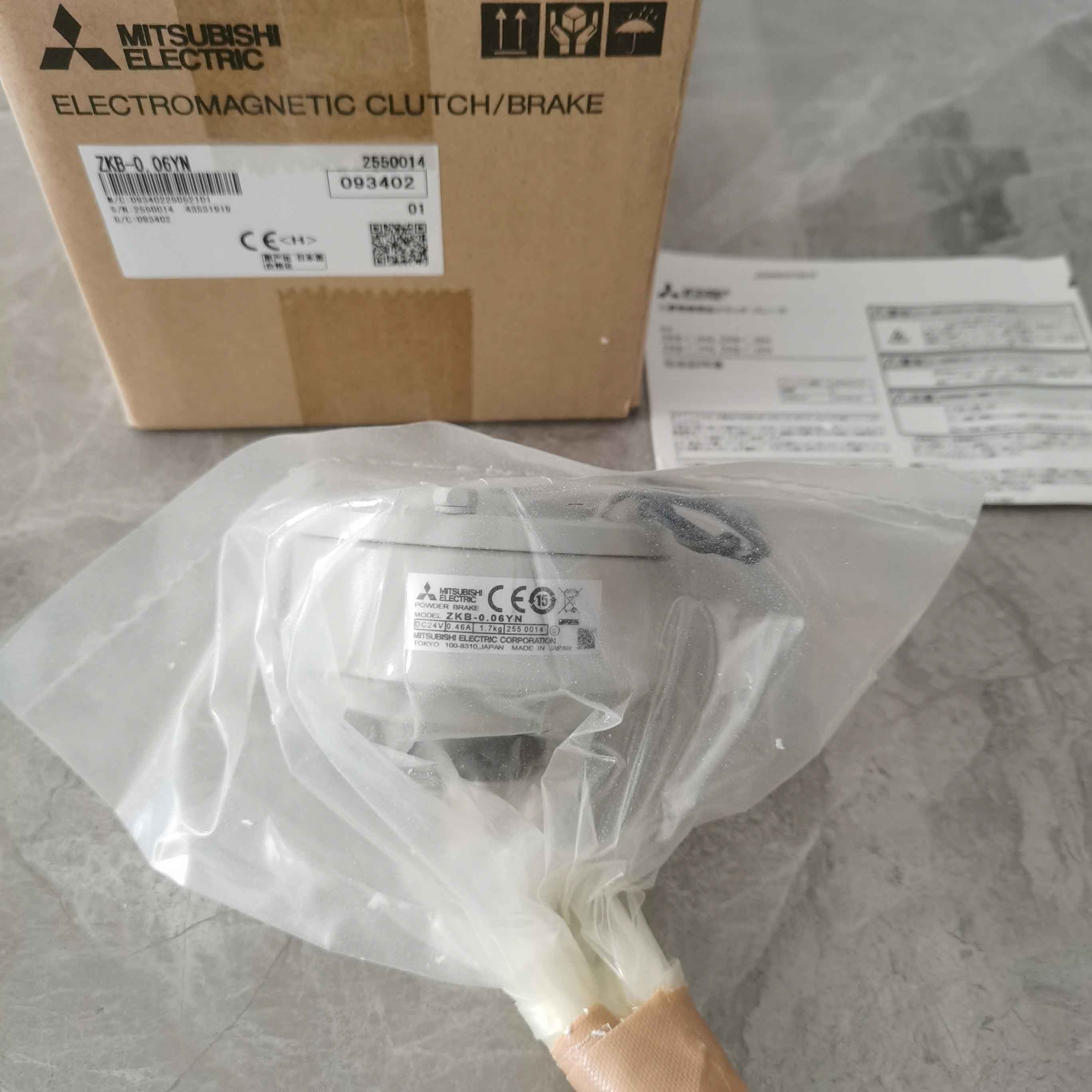

三菱磁粉制动器,ZKB-0.06YN实物图

一、三菱ZKB-0.06YN型号含义解析

三菱ZKB系列磁粉制动器编码规则统一，ZKB-0.06YN每段代码对应明确结构与性能属性，可快速区分系列、扭矩、冷却方式与结构类型，避免选型错误：

• ZKB：三菱标准磁粉制动器系列，单出轴制动型，主打张力控制、阻尼制动、负载缓冲
• 0.06：额定扭矩 0.6N·m，属于微型小扭矩规格，适配微小张力、轻负载精密控制场景
• Y：自然冷却方式，无需风冷、水冷、散热片，结构简洁、免维护
• N：突出实心轴结构，标准单出轴安装，适配常规传动、皮带、联轴器连接方式
• 整体定位：微型自然冷却、低惯性、低速启动、精密线性制动，是三菱ZKB-YN系列小扭矩经典型号之一。

二、三菱ZKB-0.06YN原厂核心技术参数

三菱ZKB-0.06YN严格遵循日本三菱原厂工业标准，参数、线性度高、重复性好，适配长期连续精密工况，核心参数如下：

• 额定扭矩：0.6N·m（小扭矩控制，无大扭矩残余阻力）
• 工作电压：DC24V标准工业电压，适配所有张力控制器、PLC模拟量输出系统
• 冷却方式：自然空气冷却，无风扇、无散热组件，静音免维护
• 低使用转速：5r/min，支持极低转速平稳制动，杜绝低速抖动、张力不稳问题
• 结构形式：单突出实心轴、单轴承支撑（原厂6000专用轴承），体积小巧、安装紧凑
• 旋转惯性力矩：超低惯性设计，启停响应快、滞后极小，适合高速微小张力微调
• 扭矩线性度：电流与扭矩高度线性对应，可调精度高，微调区间均匀顺滑
• 适用工况：连续滑差制动、间歇制动、恒定张力阻尼、负载模拟
• 机身特点：微型轻量化、结构紧凑、无噪音、无冲击、运行平稳

三、三菱ZKB-0.06YN产品核心优势

相较于国产微型磁粉制动器及同规格竞品，三菱ZKB-0.06YN在稳定性、线性度、使用寿命、低速性能上优势显著，是精密微型张力控制的优选型号：

1. 超低惯性，响应灵敏无滞后

产品专门优化旋转部件结构，大幅降低惯性力矩，设备启停、张力微调、速度切换时反应迅速，不会出现张力滞后、忽大忽小、收卷松紧不一的问题，适配细线、薄带、微型卷材的高精度控制需求。

2. 低速性能优异，5转即可稳定工作

普通磁粉制动器低速易卡顿、抖动、张力失效，而三菱ZKB-0.06YN支持低至5r/min稳定运行，低速制动线性顺滑，适合慢速收放、精密缠绕、微小阻尼测试等低速工况，兼容性极强。

3. 扭矩线性好，微调可控性强

依托三菱原厂磁粉配比与精密加工工艺，输入电流与输出扭矩呈高度线性关系，模拟量0–24V连续可调，微调区间细腻均匀，可实现微米级张力控制，有效提升产品缠绕、收卷、贴合的良品率。

4. 自然冷却免维护，运行稳定静音

采用自然空气散热设计，无需外接风机、水冷装置，机身无多余损耗部件，长期连续工作不易发热衰减；运行过程无机械冲击、无噪音、无抖动，车间洁净度高，适配精密电子、薄膜、线材生产环境。

5. 体积小巧适配广，替换兼容性强

微型紧凑机身设计，占用空间极小，可直接搭载小型自动化设备、桌面式精密设备、微型绕线机；标准单出轴结构，市面通用安装尺寸，新旧设备改造、备件替换无需改机，即装即用。

6. 原厂耐用性强，故障率极低

专用原厂轴承、高纯度磁粉、密封式腔体结构，磁粉不易受潮、不易结块、不易泄漏，长期滑差工作依旧性能稳定，使用寿命远超普通国产型号，大幅降低设备停机维修成本。

四、三菱ZKB-0.06YN主要应用场景

凭借0.6N·m小扭矩、高精度、低速稳定、微型体积的特性，三菱ZKB-0.06YN专注各类轻负载、微张力、精密收放卷场景，核心应用行业如下：

• 线材线束设备：铜线、铝线、光纤、数据线微小张力放线、收线阻尼控制
• 精密薄膜包装：超薄膜、标签纸、胶带微型放卷张力制动，杜绝拉伸变形、褶皱
• 绕线设备：小型变压器线圈、电感线圈、精密线材缠绕恒定阻尼控制
• 小型自动化设备：桌面式贴合机、微型裁切机、精密输送阻尼调速
• 实验测试设备：负载模拟、阻力测试、微型扭矩制动检测工装
• 纺织化纤设备：超细纤维、纱线微张力收放卷稳定控制
• 特别说明：该型号为微扭矩专用，仅适合轻负载精密场景，大张力、厚材料、重载设备需选用ZKB-0.3YN、ZKB-0.6YN等更大扭矩型号。

五、三菱磁粉制动器,ZKB-0.06YN安装与使用注意事项

1. 负载匹配选型：ZKB-0.06YN额定扭矩仅0.6N·m，严禁重载使用，超负载会导致磁粉快速烧结、扭矩衰减、寿命骤降。

2. 供电规范：必须使用专用张力控制器稳压供电，采用平稳模拟量调压，禁止瞬间高压冲击，避免磁粉磁化不均。

3. 转速适配：设备运行转速不得低于5r/min，长期静止通电会造成磁粉结块，影响线性精度。

4. 安装同轴度：轴端连接需保证同轴度，避免偏心、径向受力，防止轴承磨损、机身抖动、张力波动。

5. 环境防护：保持设备干燥无尘，避免潮湿、油污、粉尘进入腔体，防止磁粉受潮失效；自然冷却需预留通风空间，不可密封包裹。

6. 备件替换要点：微型张力场景优先认准ZKB-0.06YN型号，勿与ZKB-0.06AN等离合型号混淆，功能结构不可通用。

六、三菱磁粉制动器,ZKB-0.06YN产品总结

三菱ZKB-0.06YN磁粉制动器是日本三菱电机推出的微型自然冷却式精密制动配件，以0.6N·m微扭矩、5r/min超低转速稳定运行、电流扭矩高度线性、超低惯性、静音免维护等核心优势，成为小型线材、薄膜、绕线、精密自动化设备微张力控制的核心配件。产品精度高、稳定性好、故障率低、替换便捷，是精密轻工设备张力系统升级、老旧设备备件更换的优选原厂型号。

核心关键词：三菱ZKB-0.06YN、ZKB-0.06YN磁粉制动器、三菱微型磁粉制动器、0.6N·m磁粉制动器、自然冷却磁粉制动器、精密微张力控制制动器
