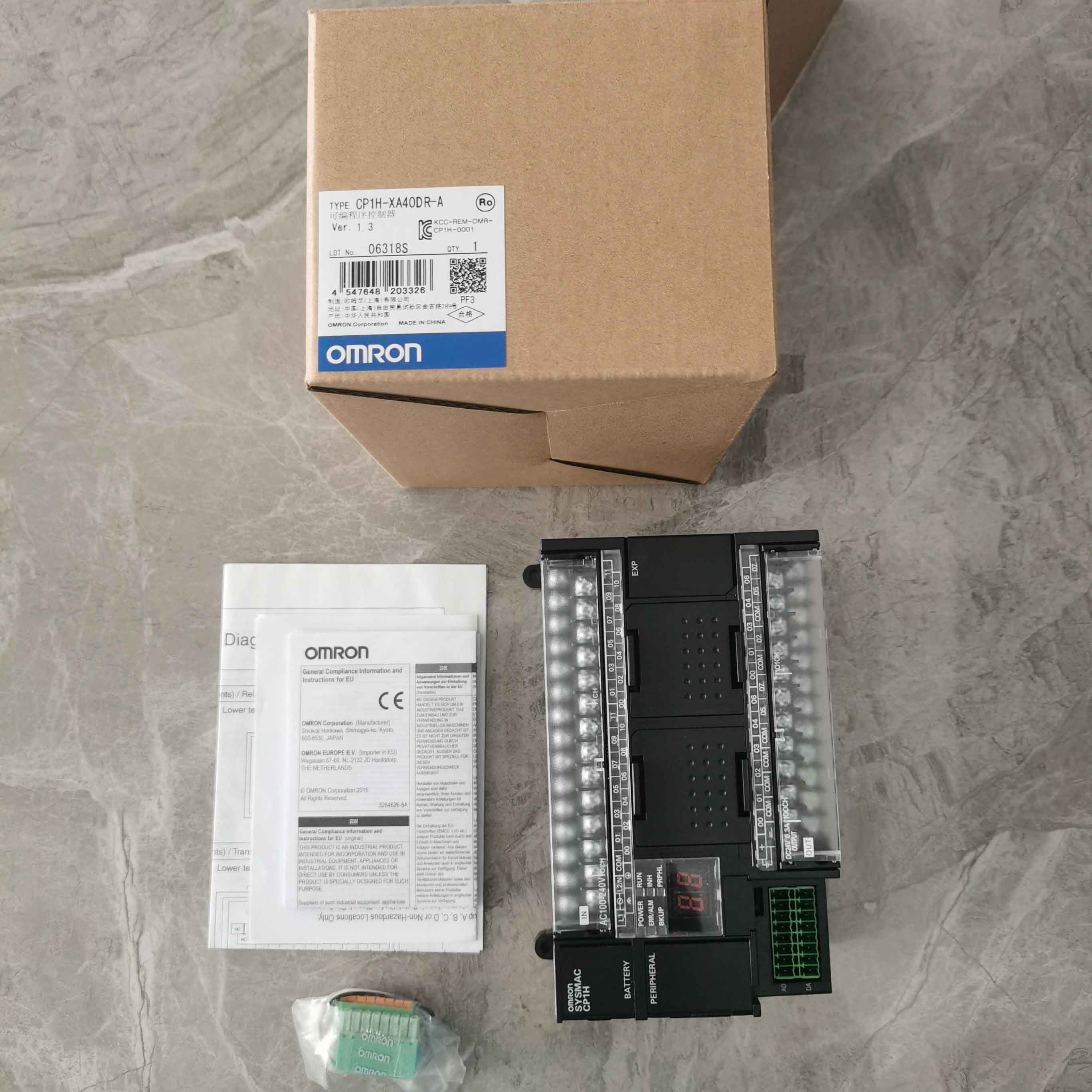

OMRON欧姆龙CP1H-XA40DR-A可编程控制器PLC|参数规格|优势及应用场景详解

欧姆龙CP1H-XA40DR-A可编程控制器|参数规格|优势及应用场景详解

欧姆龙CP1H-XA40DR-A是欧姆龙CP1H系列爆款紧凑型PLC可编程控制器，专为中小型自动化设备量身打造，集成数字量、模拟量、高速计数、脉冲控制等多功能于一体，凭借高稳定性、高扩展性、免繁琐模块拓展的优势，成为工控行业中小设备自动化改造、新机配套的主流选择。作为AC供电、继电器输出的经典机型，该型号兼顾性价比与实用性，广泛应用于包装、纺织、注塑、暖通、物流输送等多个工业自动化领域，是中小型工控系统的核心控制单元。

OMRON,欧姆龙,CP1H-XA40DR-A,可编程控制器,PLC

一、产品基础概述

CP1H-XA40DR-A是欧姆龙SYSMAC CP系列高性能一体式PLC，属于XA模拟量内置型CPU单元，无需额外加装模拟量模块即可实现模拟量信号采集与输出，大幅降低设备布线成本与安装空间。该机型标配40点总I/O点数，包含24点直流输入、16点继电器输出，采用AC100-240V宽电压供电，继电器输出模式适配各类常规负载，兼容性强。

相较于传统小型PLC，CP1H-XA40DR-A运算速度更快、功能更全面，程序存储容量达20K步，适配中小型设备的逻辑控制、闭环调节、高速定位等需求，同时兼容欧姆龙CP1W扩展模块与CJ1系列高功能单元，可灵活拓展系统功能，适配不同复杂度的自动化控制场景。

二、核心详细参数规格

可靠的参数配置是CP1H-XA40DR-A稳定运行的核心，以下为官方标配核心参数，覆盖硬件配置、性能指标、功能接口、适配标准等关键信息：

• 基础I/O配置：总点数40点，24点DC24V输入、16点继电器输出，输入响应快速，继电器输出抗干扰、耐用性强，适配阻性、感性常规负载
• 内置模拟量功能：集成4路模拟量输入、2路模拟量输出，支持0~5V、1~5V、0~10V、-10~10V电压信号及0~20mA、4~20mA电流信号，满足温度、压力、流量、速度等模拟量参数采集与调节
• 高速控制性能：搭载4轴100kHz高速计数器，支持AB相、Z相编码器信号输入，可采集设备转速、位移数据，适配高精度检测场景
• 存储与运算：程序存储器20K步，指令执行速度高效，逻辑运算、数据处理、PID调节响应迅速，无卡顿延迟
• 供电模式：AC100~240V宽幅交流供电，适配工业常规供电环境，电压波动适应性强，不易因电压波动触发故障
• 扩展能力：可连接7台CP1W系列扩展I/O模块，同时支持2台CJ1系列特殊I/O单元，可拓展总线通讯、定位、温控等功能
• 控制功能：内置高级PID自动调温控制功能，支持闭环恒温、恒压、恒流自动调节，无需复杂编程即可实现过程控制
• 合规标准：通过CE、UL等多项工业安全认证，符合工业自动化设备通用标准，适配国内外各类工控项目

OMRON,欧姆龙,CP1H-XA40DR-A,可编程控制器,PLC

三、CP1H-XA40DR-A核心产品优势

1. 一体化集成设计，性价比高

区别于普通小型PLC需要单独选配模拟量模块的设计，CP1H-XA40DR-A原生内置模拟量输入输出接口，无需额外采购拓展模块，直接实现模拟量信号管控，大幅节省设备采购成本、安装空间与布线工时。一体式机身结构紧凑，安装便捷，适配小型设备紧凑化装机需求，替代多模块组合的繁琐配置。

2. 高速高精度控制，运行稳定可靠

该机型搭载100kHz高速计数功能，4轴高速编码器采集能力，可匹配中小型设备的高速检测、定位管控需求。同时依托欧姆龙成熟的工控算法，内置PID自动整定功能，能够自动适配工况变化，调节温度、压力、流量等工艺参数，控制精度高、稳定性强，有效降低设备运行误差，提升产品良品率。

3. 超强拓展兼容，适配多场景升级

CP1H-XA40DR-A具备灵活的系统拓展能力，不仅支持CP1W全系列数字量、模拟量、温控、通讯扩展模块，还可兼容CJ1系列高功能单元，支持主流工业现场总线通讯。设备后期功能升级、工艺改造时，无需更换主控PLC，仅需加装拓展模块即可完成系统升级，大幅降低设备改造成本，延长设备使用寿命。

4. 继电器输出适配广，抗干扰能力强

采用继电器输出方式，相较于晶体管输出，具备更强的负载适配能力与抗干扰性能，可直接驱动接触器、电磁阀、指示灯等常规工业负载，无需中间继电器转接。机身搭载工业级抗干扰设计，可适应粉尘、电磁干扰、电压波动等复杂工业现场环境，连续运行稳定性强，故障率低。

5. 编程便捷，运维成本低

适配欧姆龙CX-Programmer专用编程软件，编程界面简洁、操作简单，支持梯形图、功能块、语句表等多种编程方式，新手可快速上手。同时设备自带USB调试接口，程序上传下载、故障排查便捷，搭配完善的故障自检功能，能够快速定位设备异常，大幅降低后期运维难度与人工成本。

四、主流应用场景

凭借一体化集成、高稳定、高性价比的核心优势，欧姆龙CP1H-XA40DR-A可编程控制器广泛适配各类中小型工业自动化设备，核心应用场景如下：

• 包装自动化设备：食品包装、五金包装、封口机、贴标机等设备的逻辑控制、速度调节、定位控制与闭环工艺调节
• 轻工纺织设备：纺织机、缝纫机、裁切机、印花机等设备的动作控制、转速检测、张力调节
• 暖通温控设备：工业恒温烘箱、烘干设备、水处理设备、暖通机组的温度、压力、流量PID恒温恒压控制
• 物流输送设备：流水线输送、分拣机、升降平台、物料传送设备的启停控制、计数统计、定位管控
• 注塑及辅助设备：小型注塑机、模温机、冷水机、加料设备的工艺参数调节与自动化逻辑控制
• 非标自动化设备：各类中小型非标自动化单机、工装设备、检测设备的整体控制系统搭建与改造升级

OMRON,欧姆龙,CP1H-XA40DR-A,可编程控制器,PLC

五、选型注意事项

1. 供电适配：CP1H-XA40DR-A为AC交流供电，区别于DC供电的DT系列机型，选型时需确认现场供电为交流市电，避免供电型号选错。

2. 输出类型：本机为继电器输出，适合低频开关、常规负载控制，高频脉冲输出、高速定位场景建议选配晶体管输出机型。

3. 模拟量需求：本机自带4入2出模拟量接口，常规中小型闭环控制无需拓展模拟量模块，多通道模拟量采集场景可加装CP1W模拟量扩展单元。

4. 拓展上限：整机可支持7台CP1W扩展模块，复杂大型系统可升级欧姆龙CJ、CP2E系列高端PLC，适配更高算力与拓展需求。

六、总结

欧姆龙CP1H-XA40DR-A作为中小型工控领域的标杆PLC型号，集模拟量集成、高速控制、高拓展性、稳定耐用、高性价比于一体，解决了传统小型PLC功能单一、拓展繁琐、成本偏高的痛点。无论是全新设备自动化配套，还是老旧设备智能化改造，该机型都能凭借稳定的运行性能、便捷的编程运维、灵活的拓展能力，满足绝大多数中小型自动化设备的控制需求，是工业自动化行业性价比首选的紧凑型可编程控制器。
