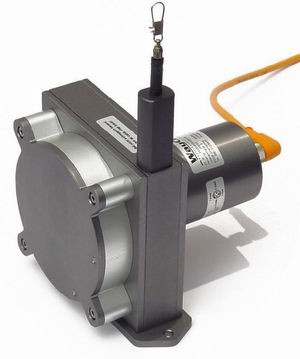

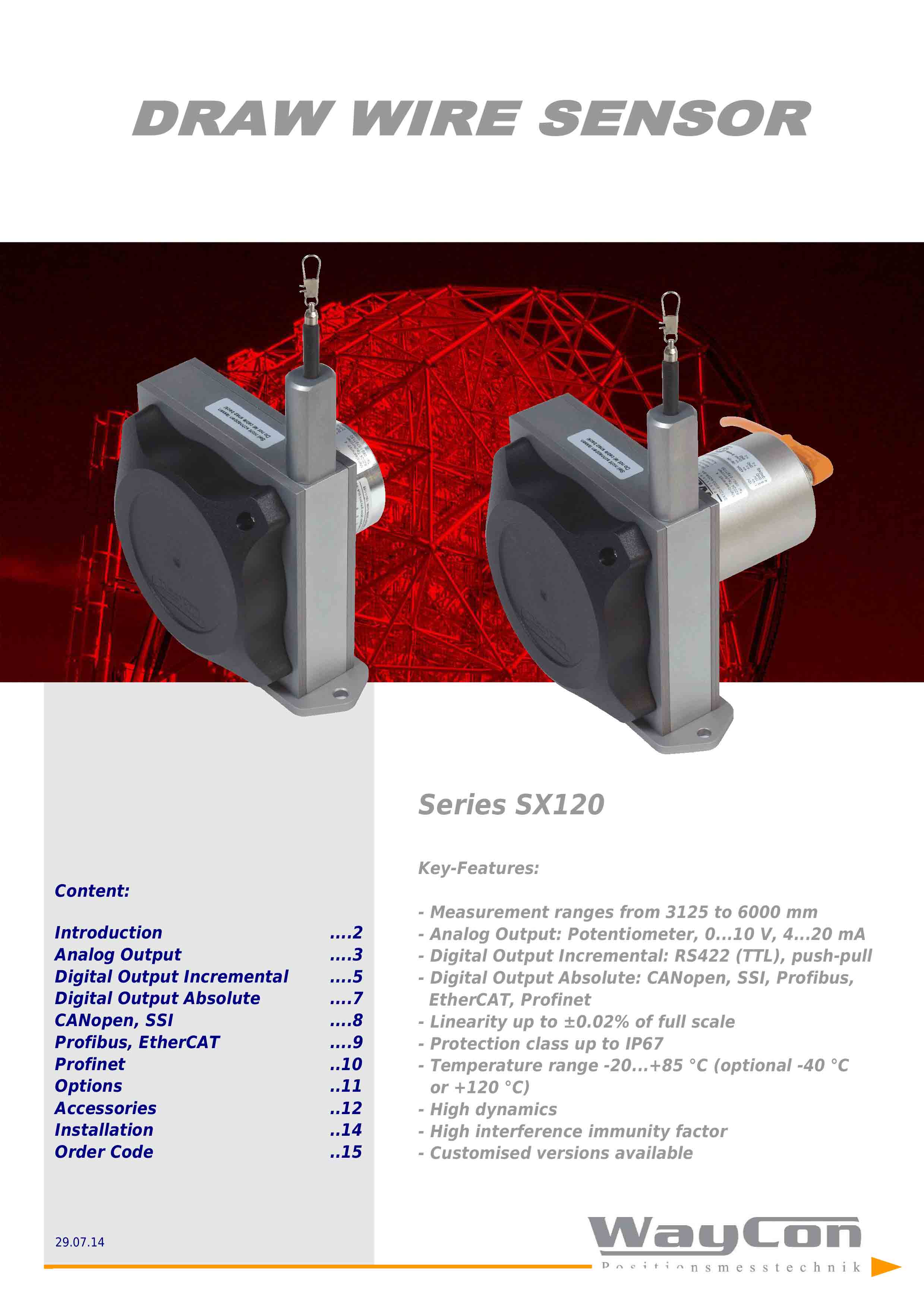

德国WAYCON|SX120系列拉绳位移传感器

一、产品定位

SX120 是 WAYCON SX 系列中长量程拉绳传感器，对标 SX50（≤1.25m）、SX80（≤3m），主打3000–5000mm行程测量，机身紧凑、动态响应强，适配液压油缸、工程机械、大型机床长行程位置检测WayCon Pos...。

二、核心技术参数

1. 量程与精度

• 标准测量范围：3000 / 3125 / 4000 / 5000 mm（3~5 米）
• 满量程线性度： ±0.02%FS（高精度编码器款）
• 测量速度：10 m/s，支持高速往复运动检测
• 拉绳标准直径：1.6mm，可选 1mm/2mm 特种钢丝绳

2. 全类型输出信号（覆盖工控主流接口）

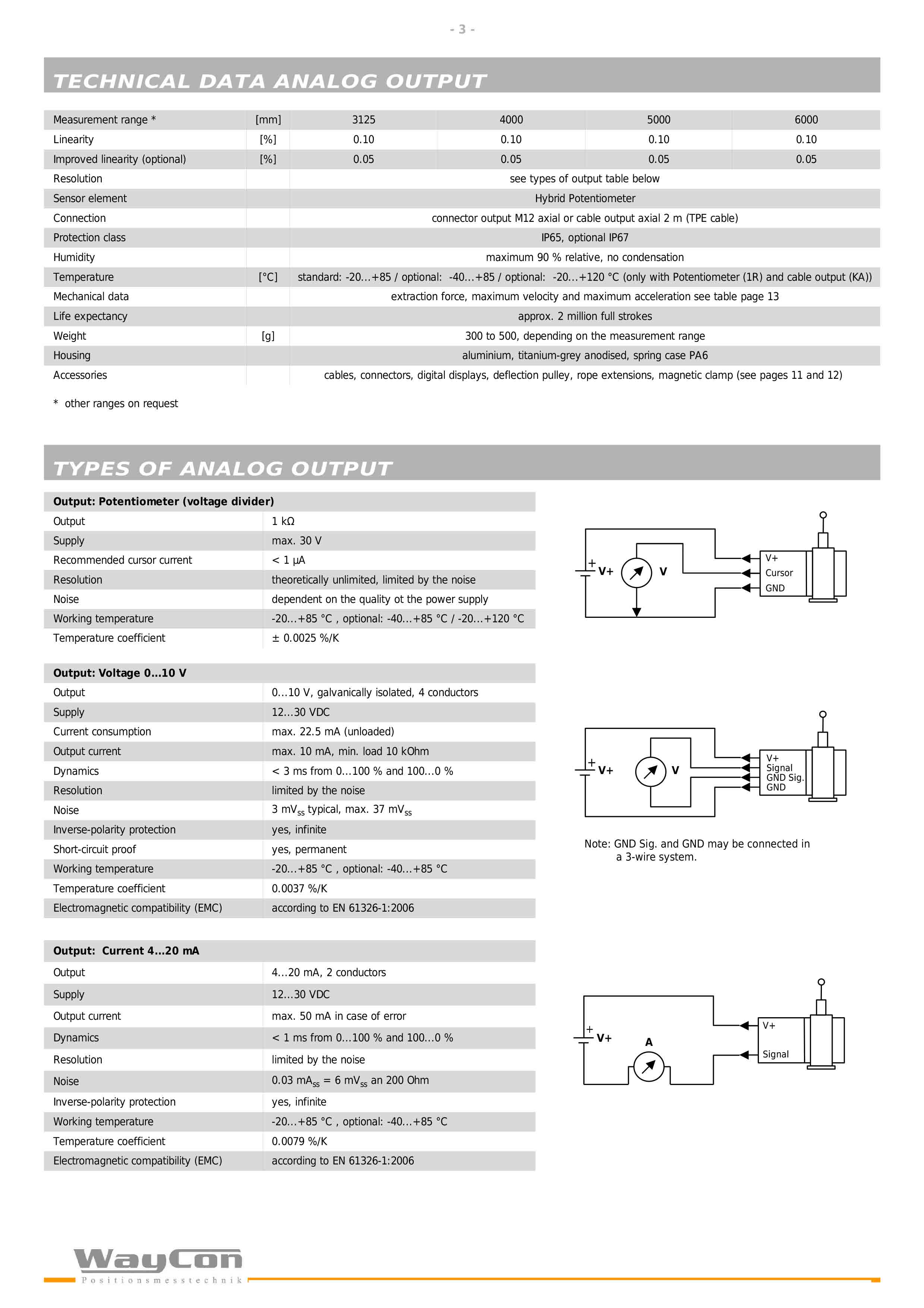

模拟输出

• 电位器：1k/5k/10kΩ
• 电压：0…5V、0…10V（支持可编程标定 Teachable）
• 电流：4…20mA，带开路集电极开关输出可选

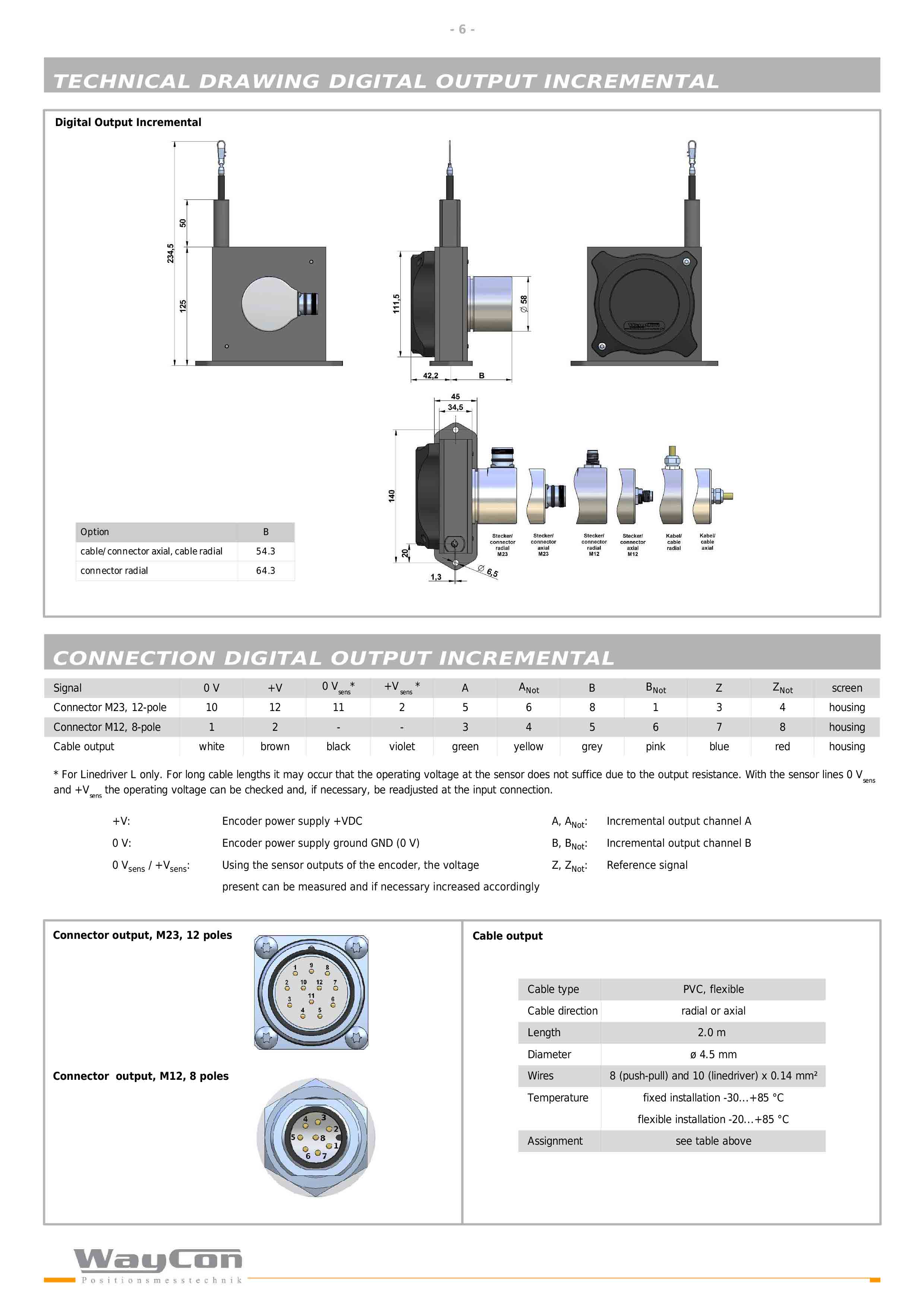

数字输出

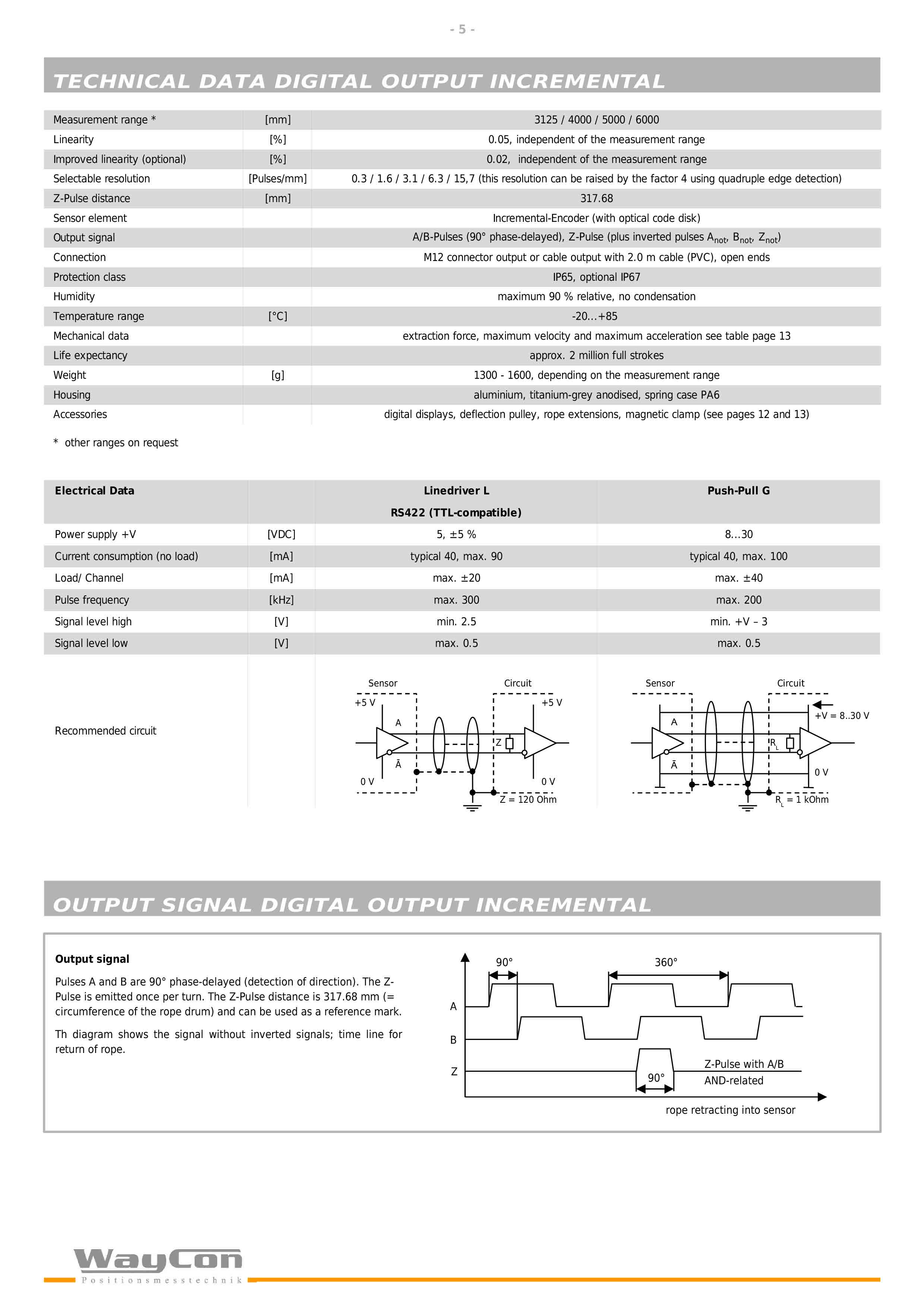

1. 增量脉冲：TTL (RS422)、HTL 推挽

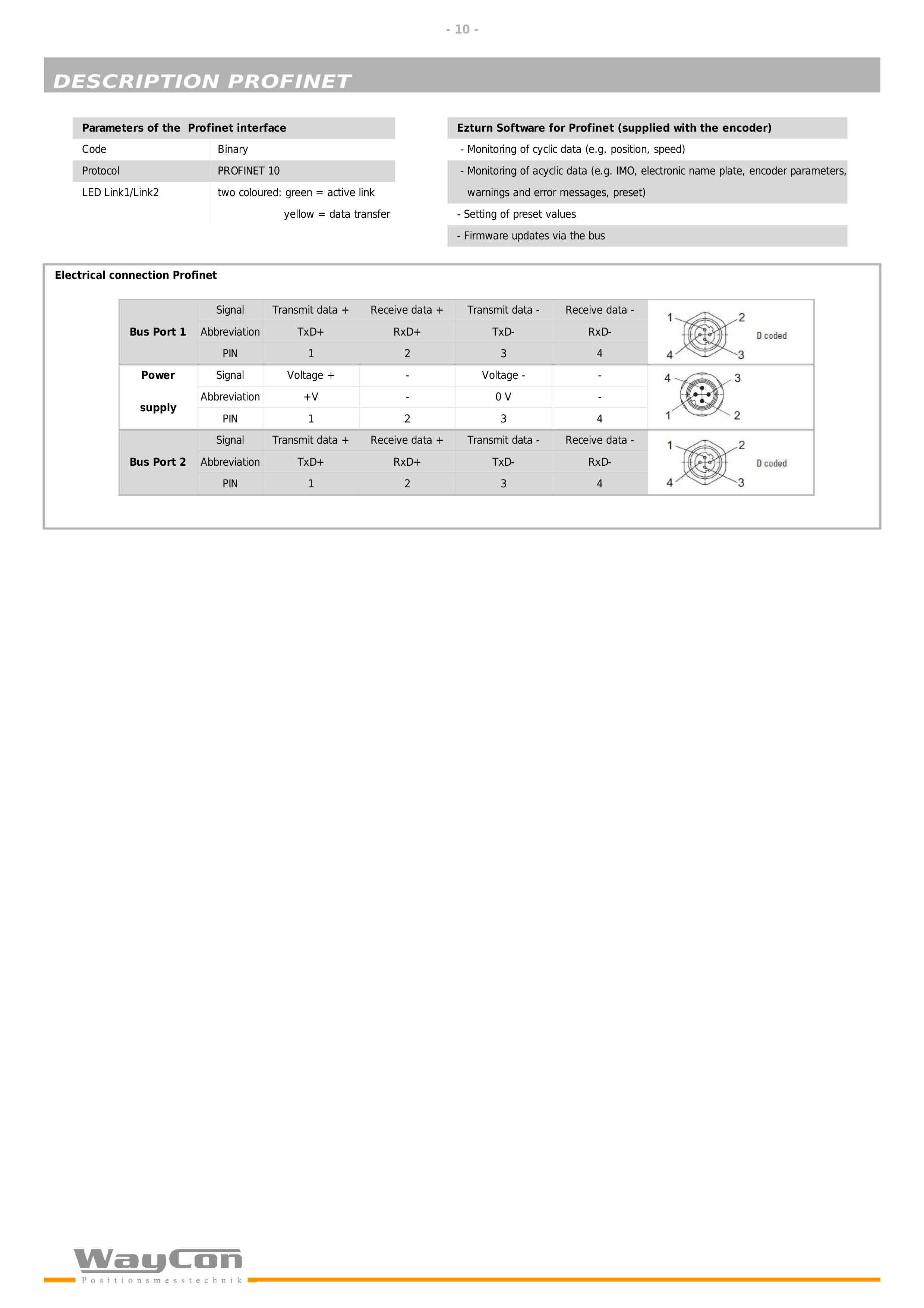

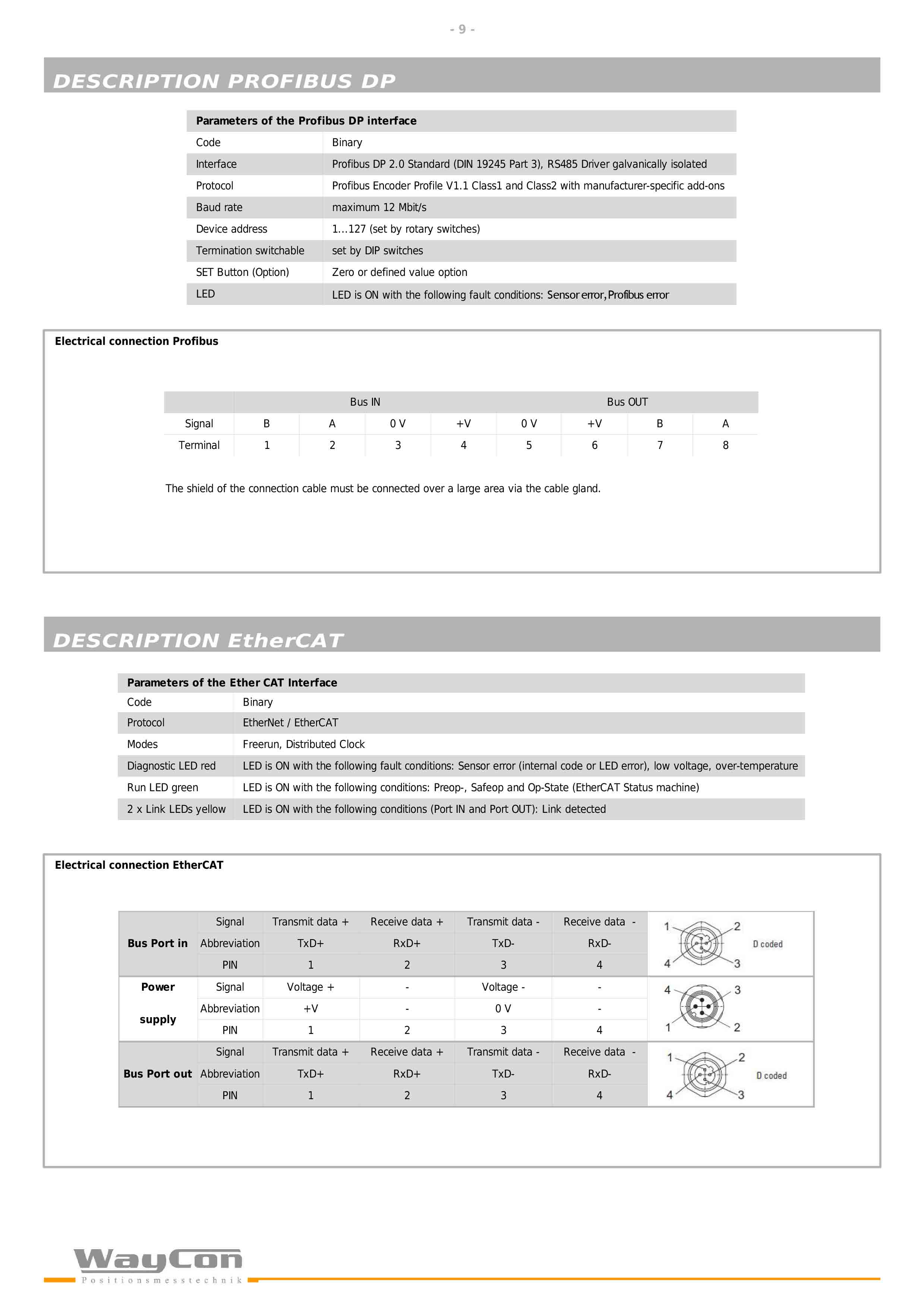

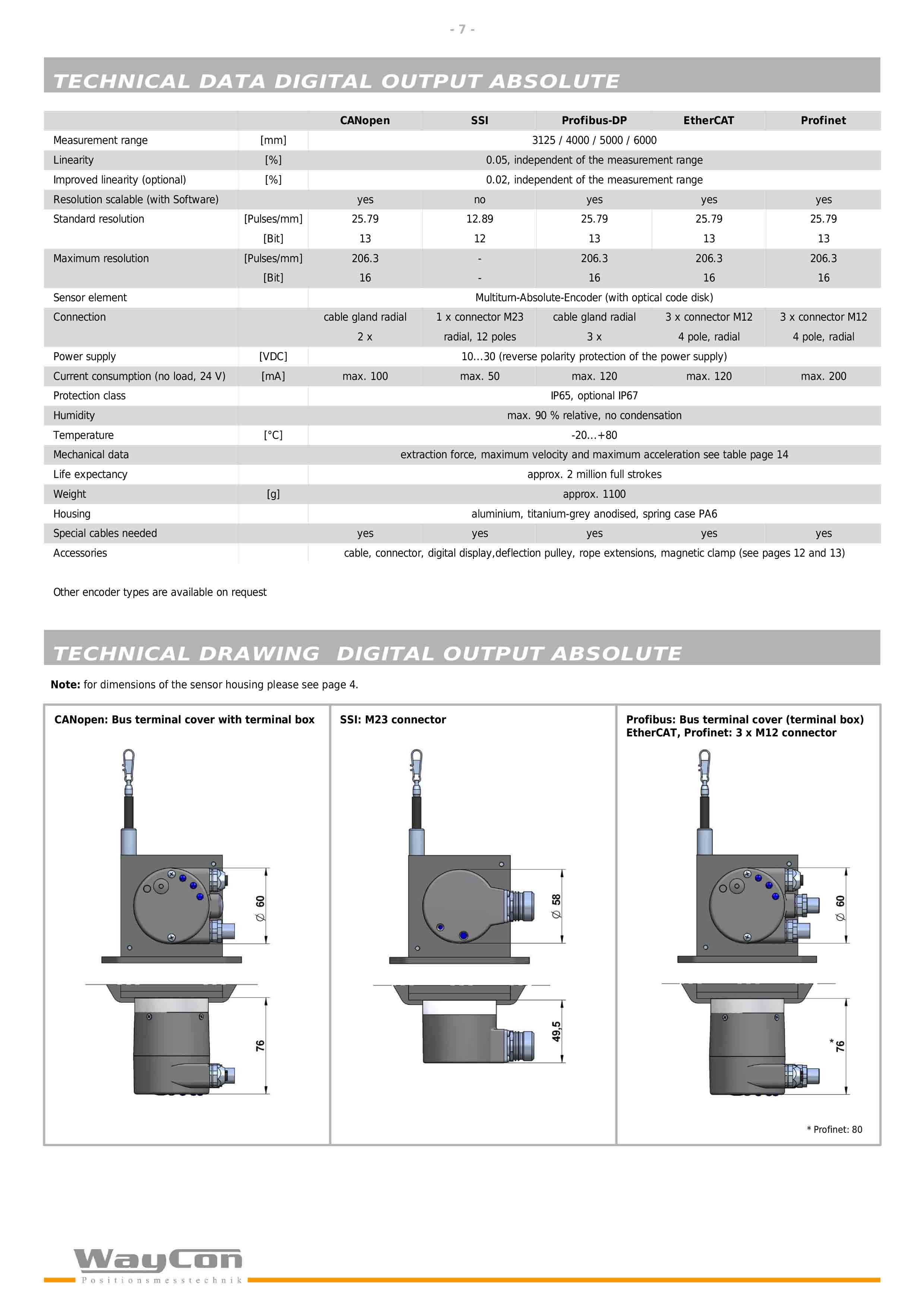

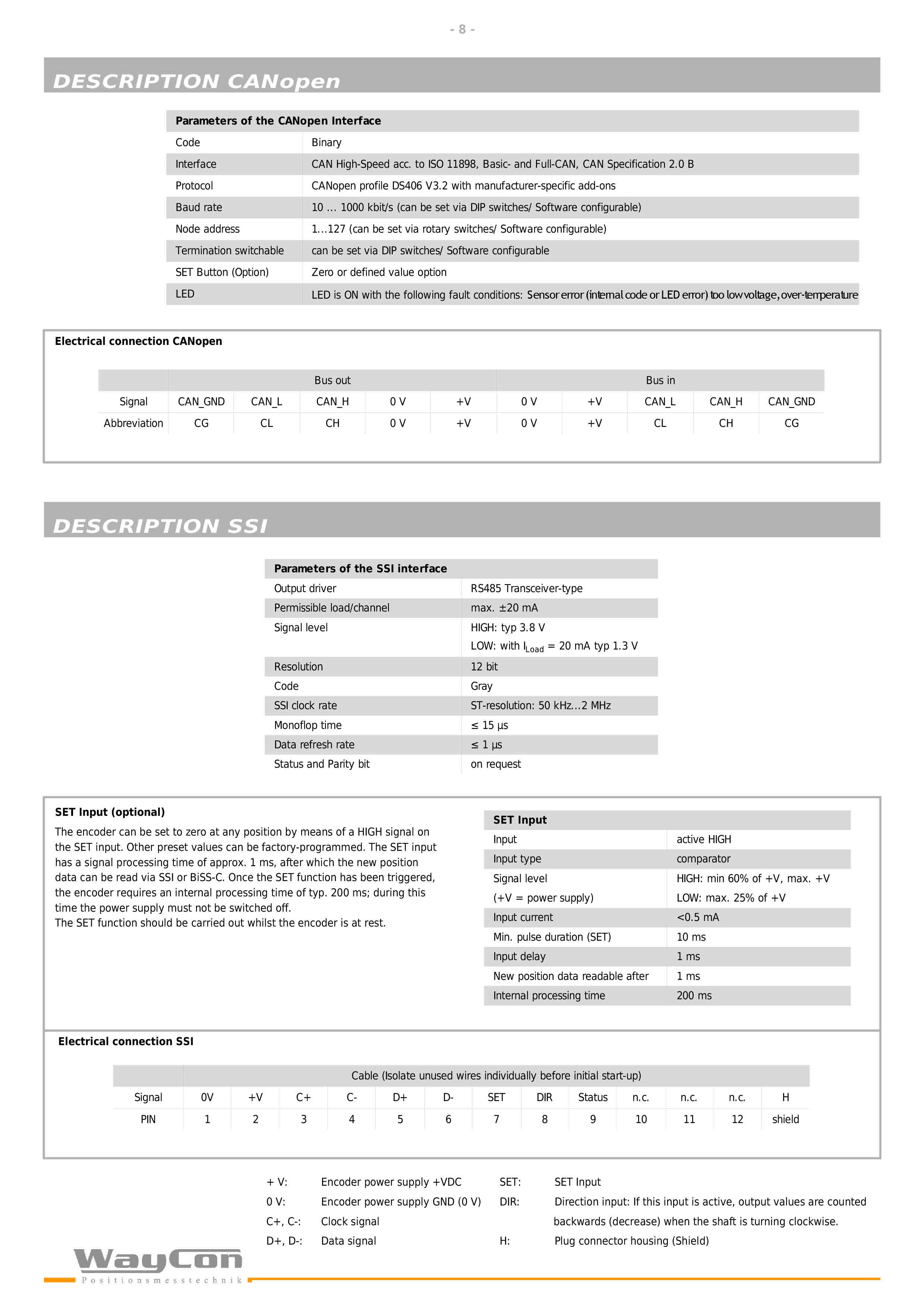

2. 绝对值总线：SSI、CANopen、Profibus、EtherCAT、Profinet，适配主流 PLC 总线系统WayCon Pos...

3. 环境与防护

• 标准防护：IP65；可选升级 IP67（防水防尘）
• 标准工作温度：-20℃ ~ +85℃；定制款 - 40℃低温 / +120℃高温
• 外壳：铝合金壳体，抗油污、耐腐蚀，免维护弹簧回收结构

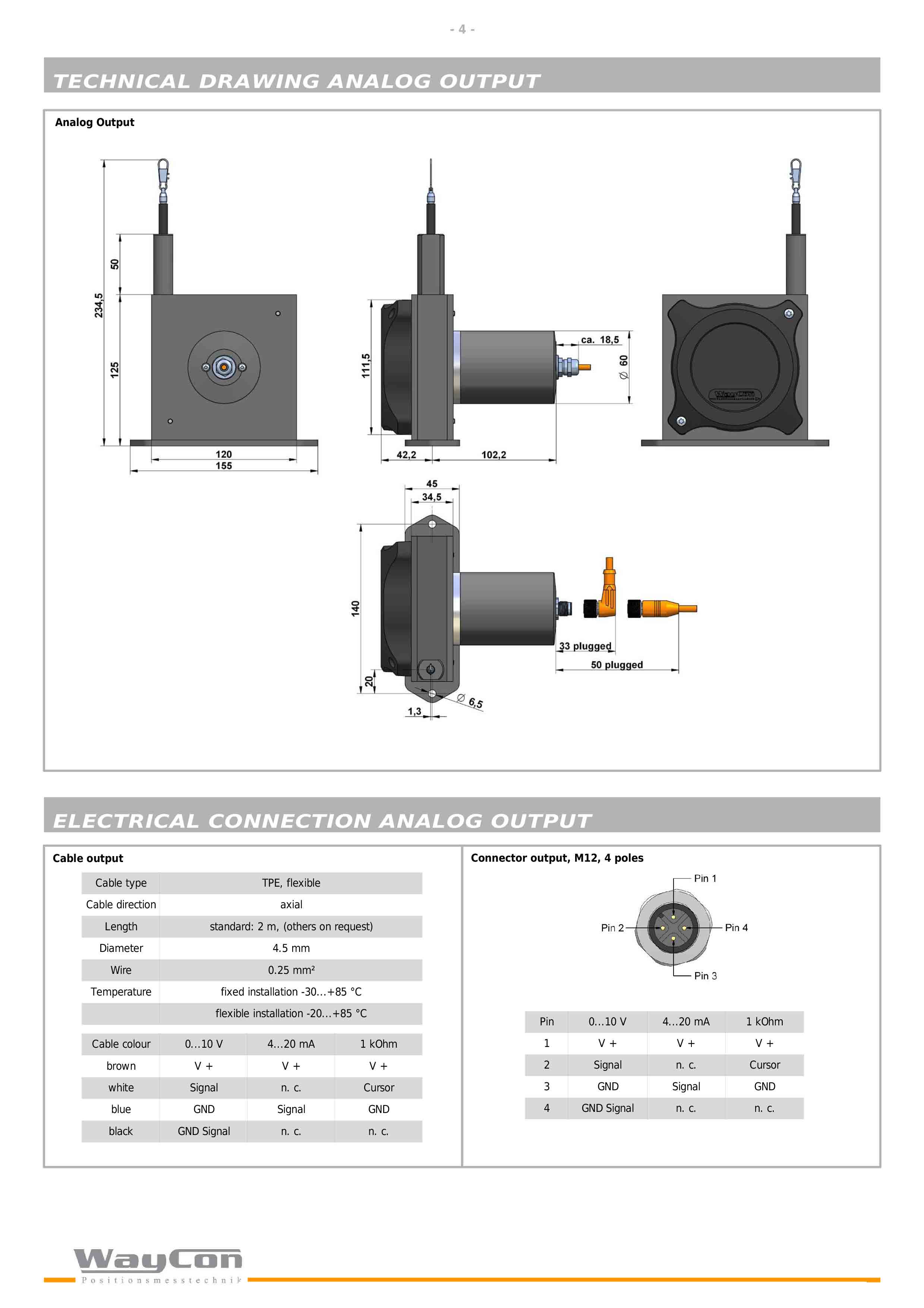

4. 电气接口

统一 M12 航空插头，分电源口、总线 IN/OUT、信号输出，布线标准化，支持多传感器总线串联waycon.fr

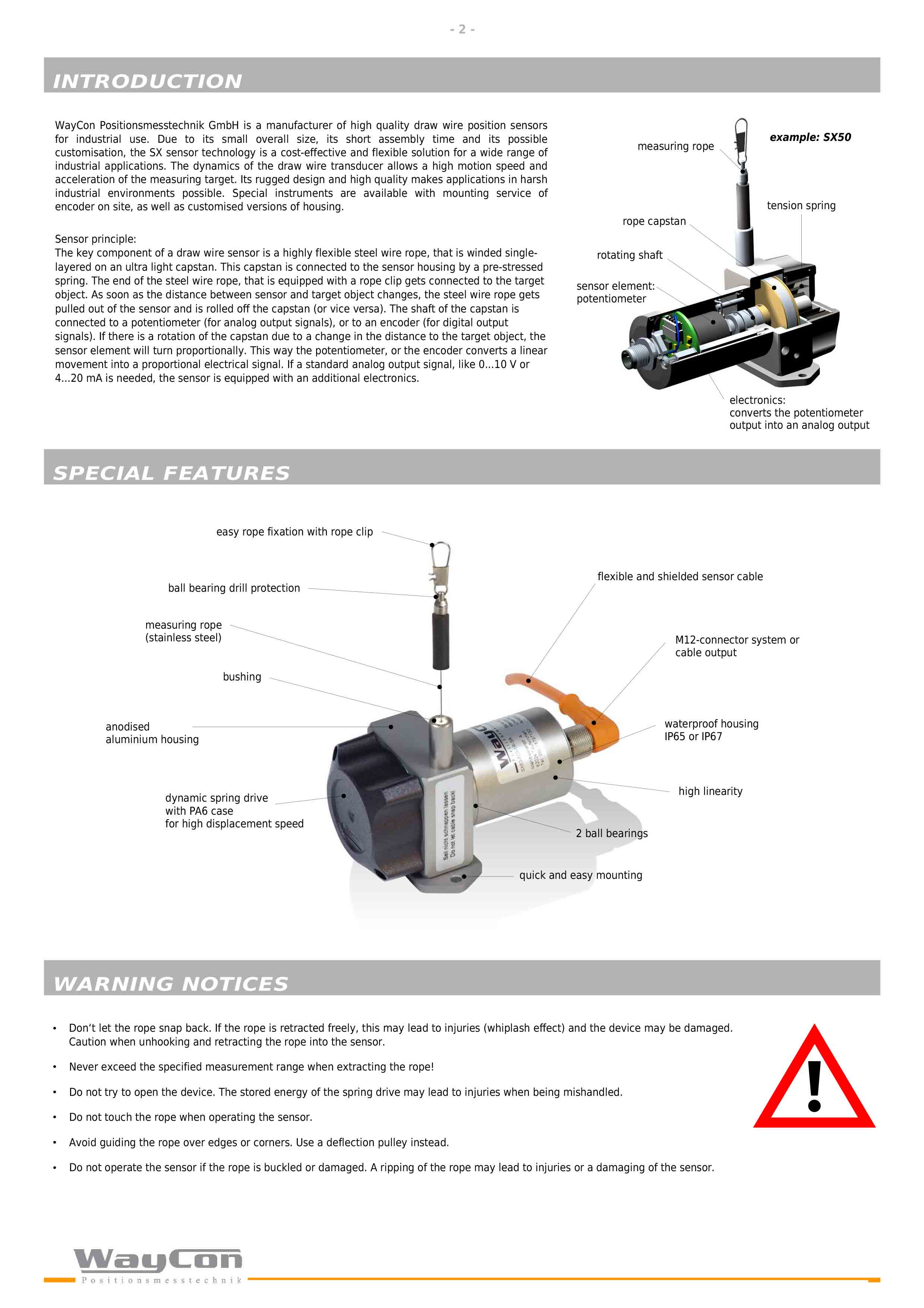

三、核心优势

1. 长行程小型机身：5 米量程体积远优于同规格外置光栅尺，安装空间占用小
2. 总线全覆盖：支持 EtherCAT/Profinet 高速工业以太网，适配现代自动化产线
3. 高动态性能：10m/s 测速，适配高速油缸、折弯机、注塑机开合检测
4. 严苛工况适配：IP67 可选，耐油、粉尘、户外工程机械环境

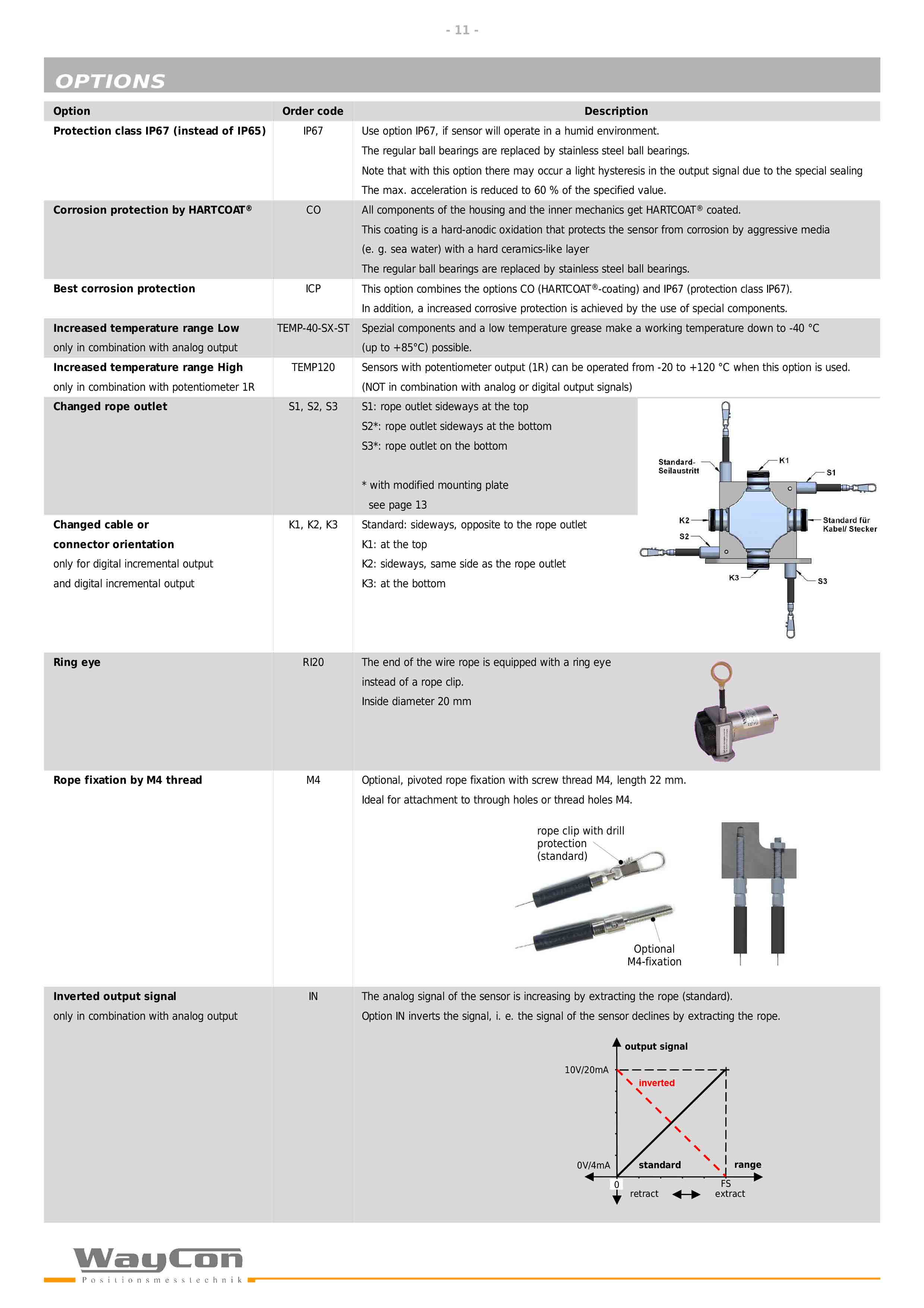

5. 灵活定制：特殊拉绳长度、温度、冗余双信号、TEDS 智能识别均可定制

四、典型应用场景

• 液压 / 气动长行程油缸位置反馈（举升机、大型压机）
• 工程机械：起重机伸缩臂、挖掘机油缸、农机升降机构
• 机床设备：折弯机、注塑机、大型龙门设备行程测量
• 自动化产线、立体仓储、起重设备、移动液压系统
• 测试设备、特种车辆、轨道交通位移监测

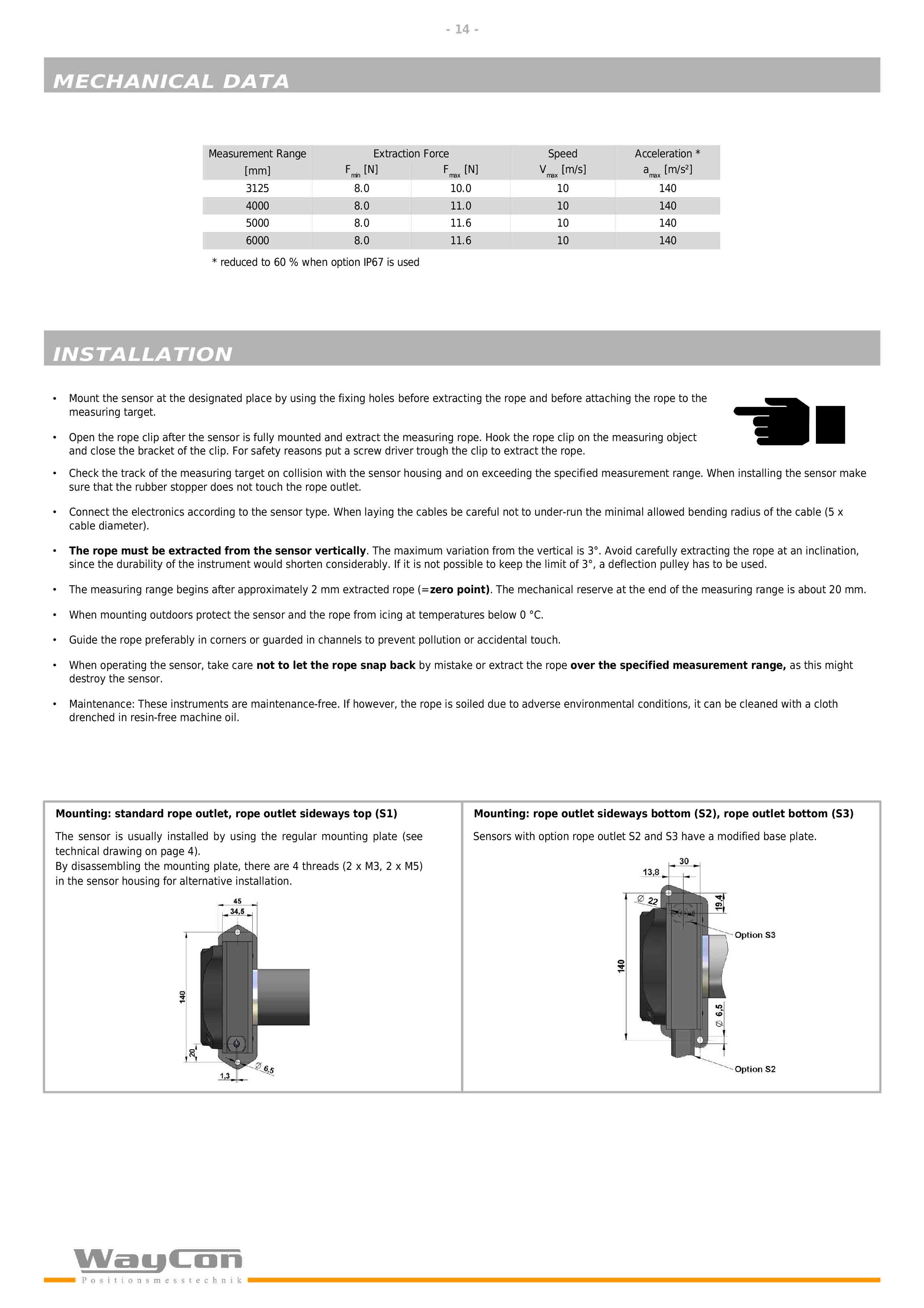

五、安装要点

1. 先固定传感器底座，再拉出拉绳挂钩，禁止硬拽钢丝绳
2. 拉绳尽量保持直线，避免大角度弯折，延长使用寿命
3. M12 线缆屏蔽层大面积接地，降低电磁干扰
4. 支持底板正装 / 侧装，可拆除底座螺纹孔适配非标支架

六、同系列对比参考

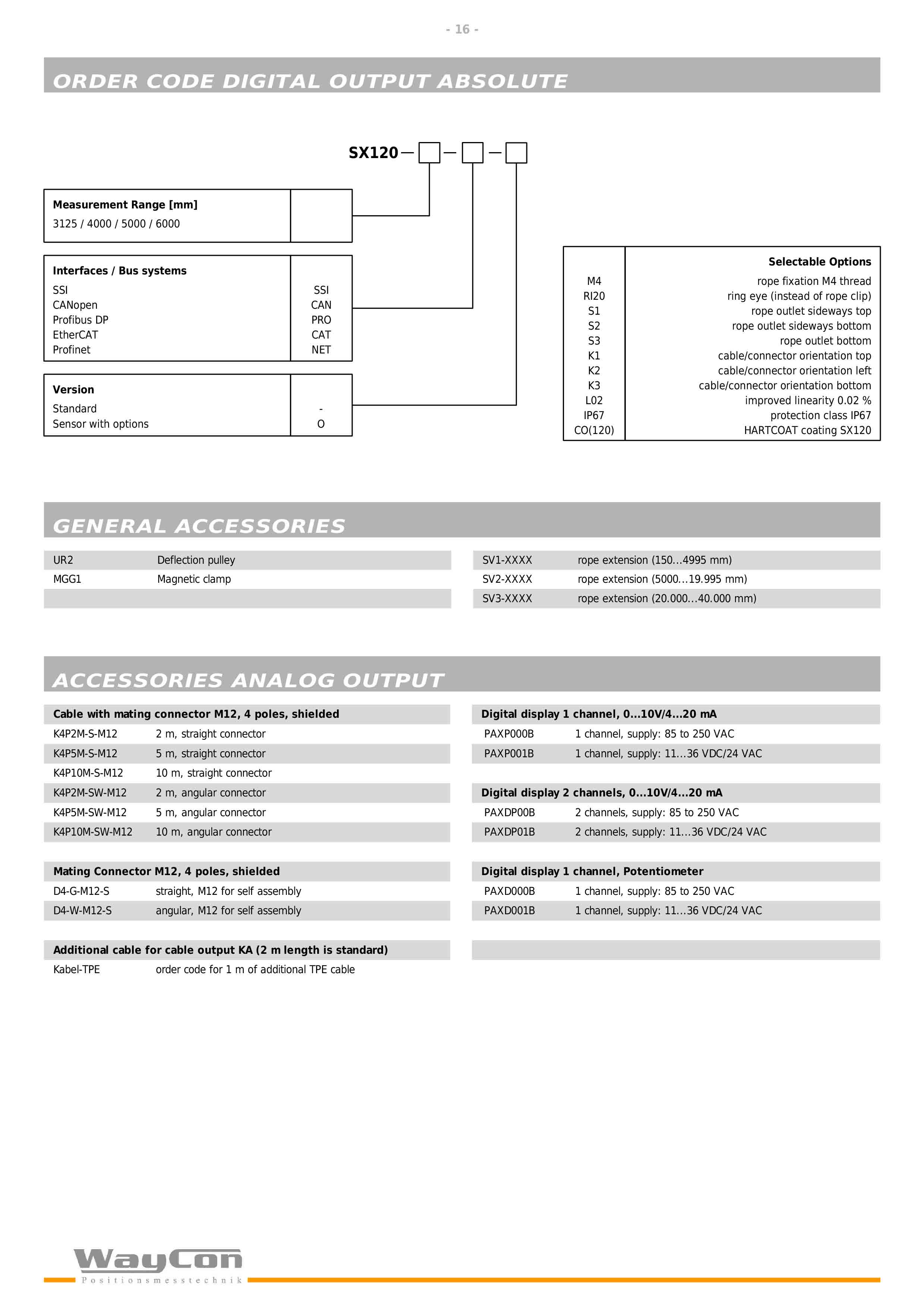

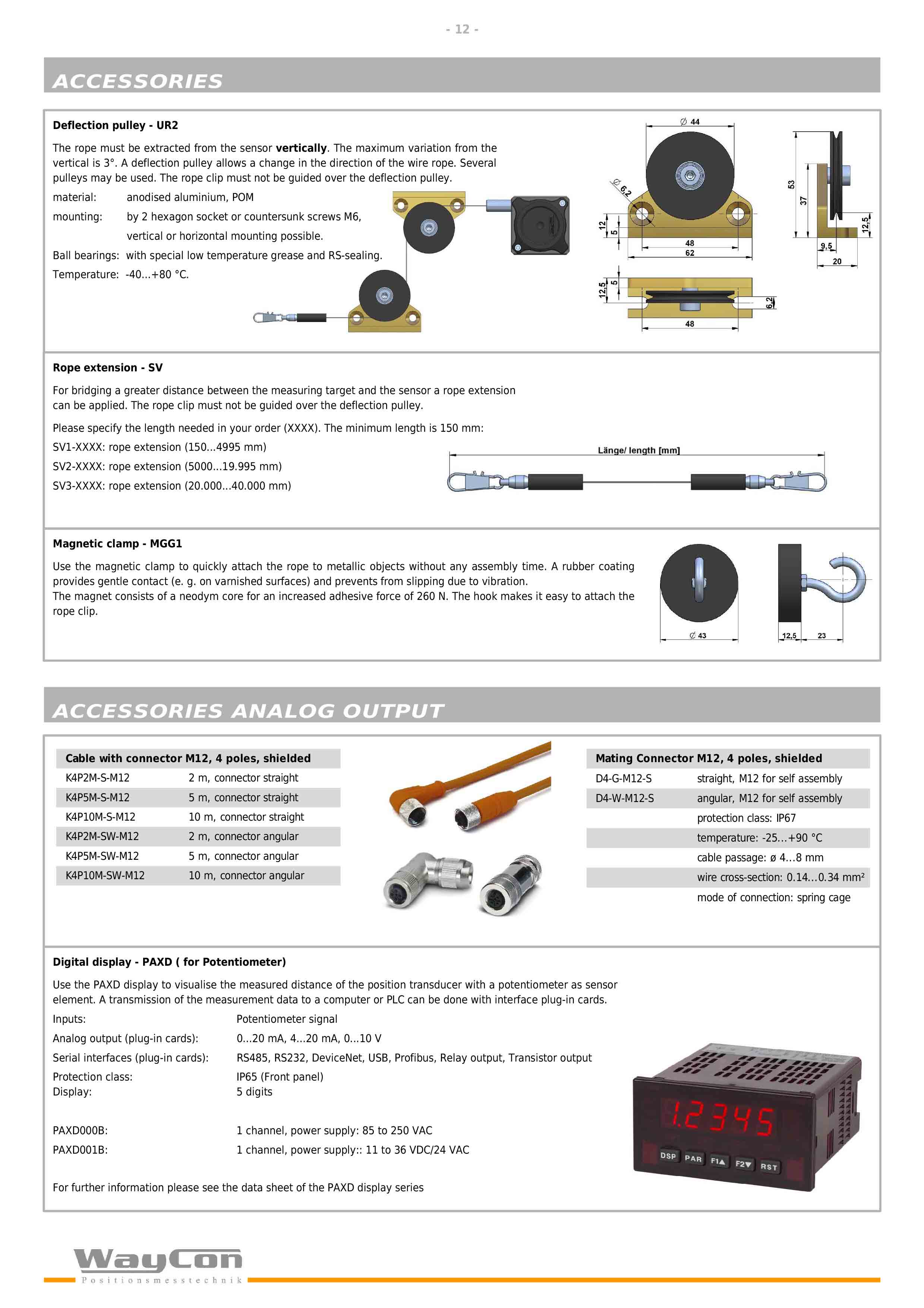

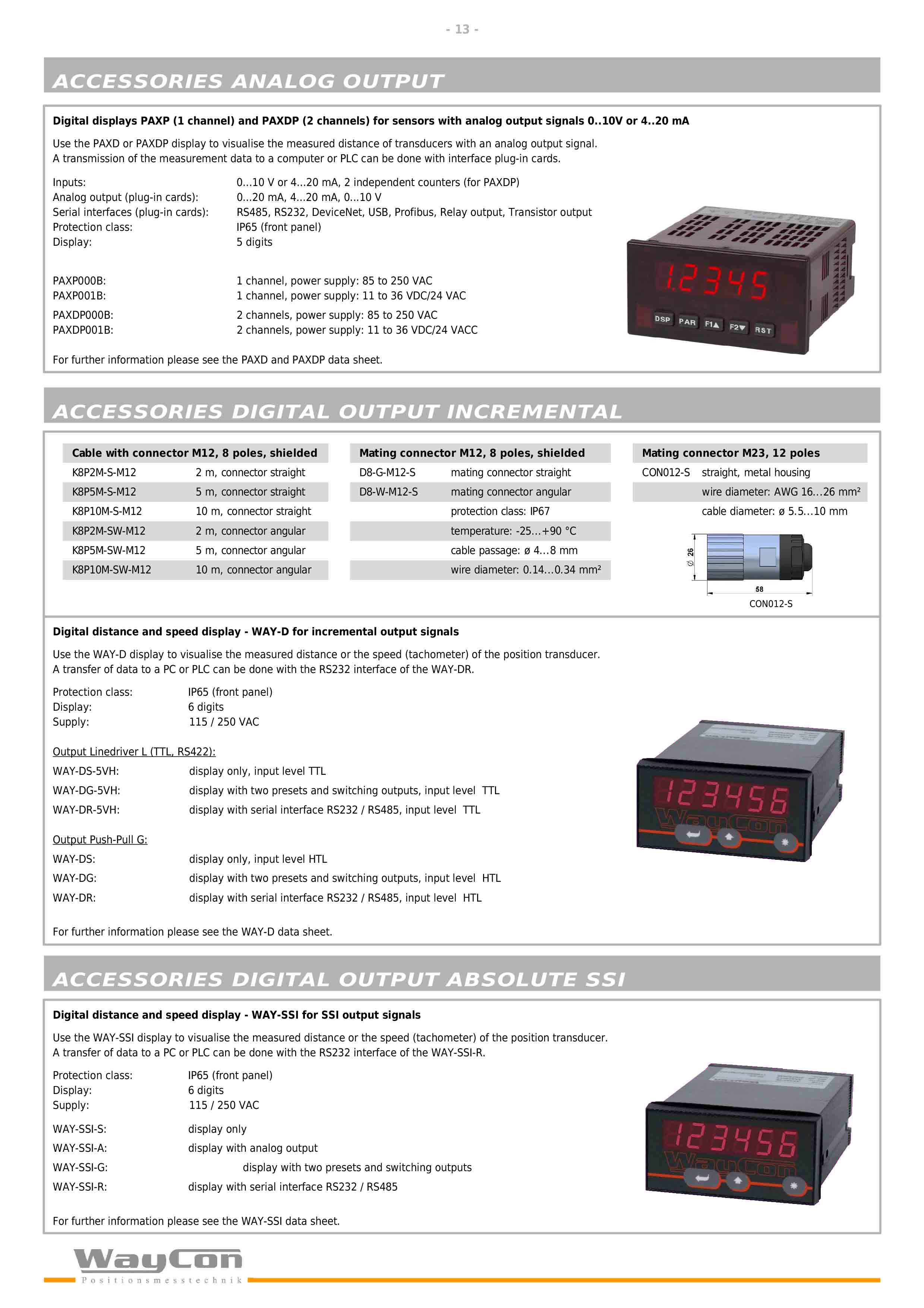

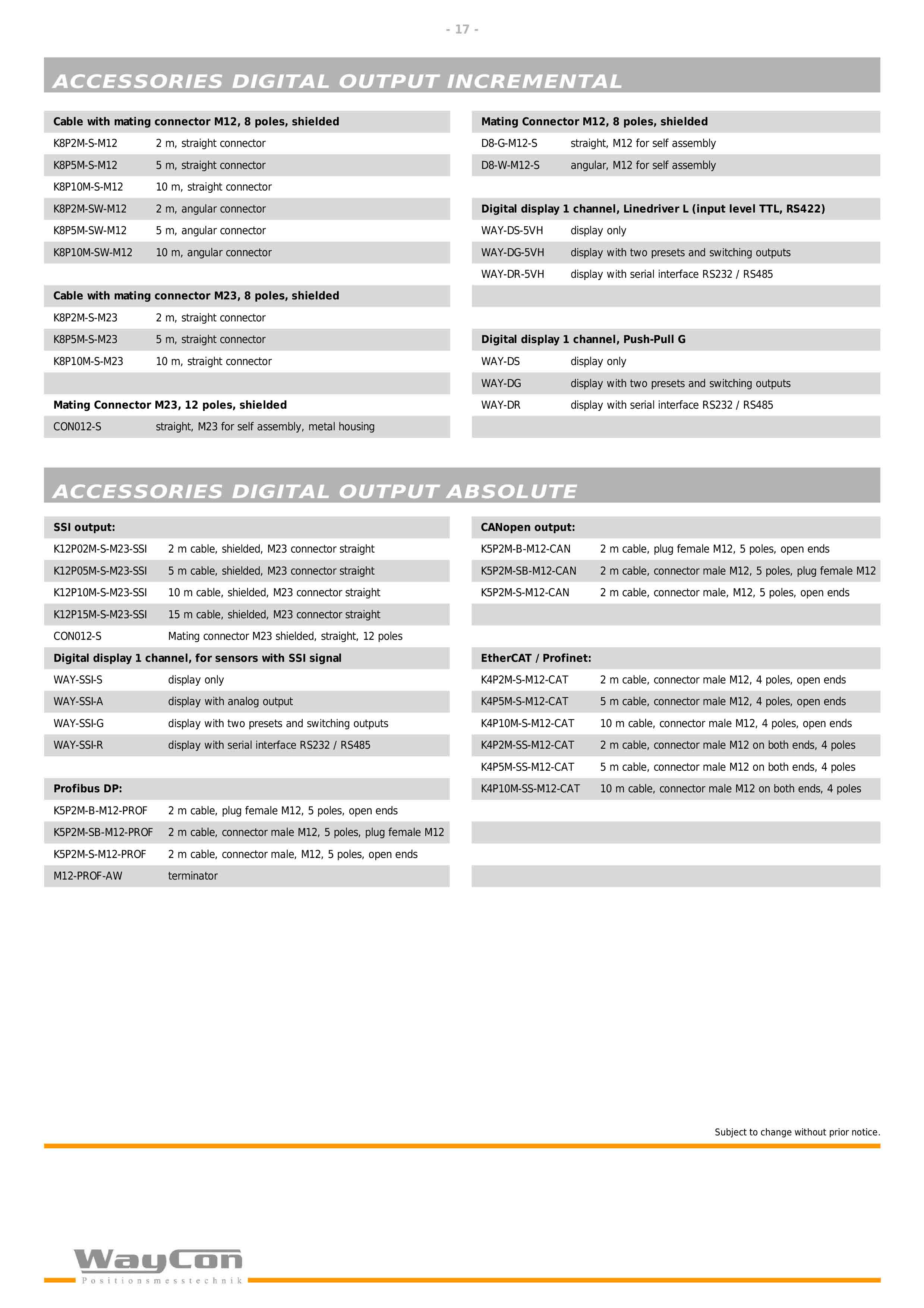

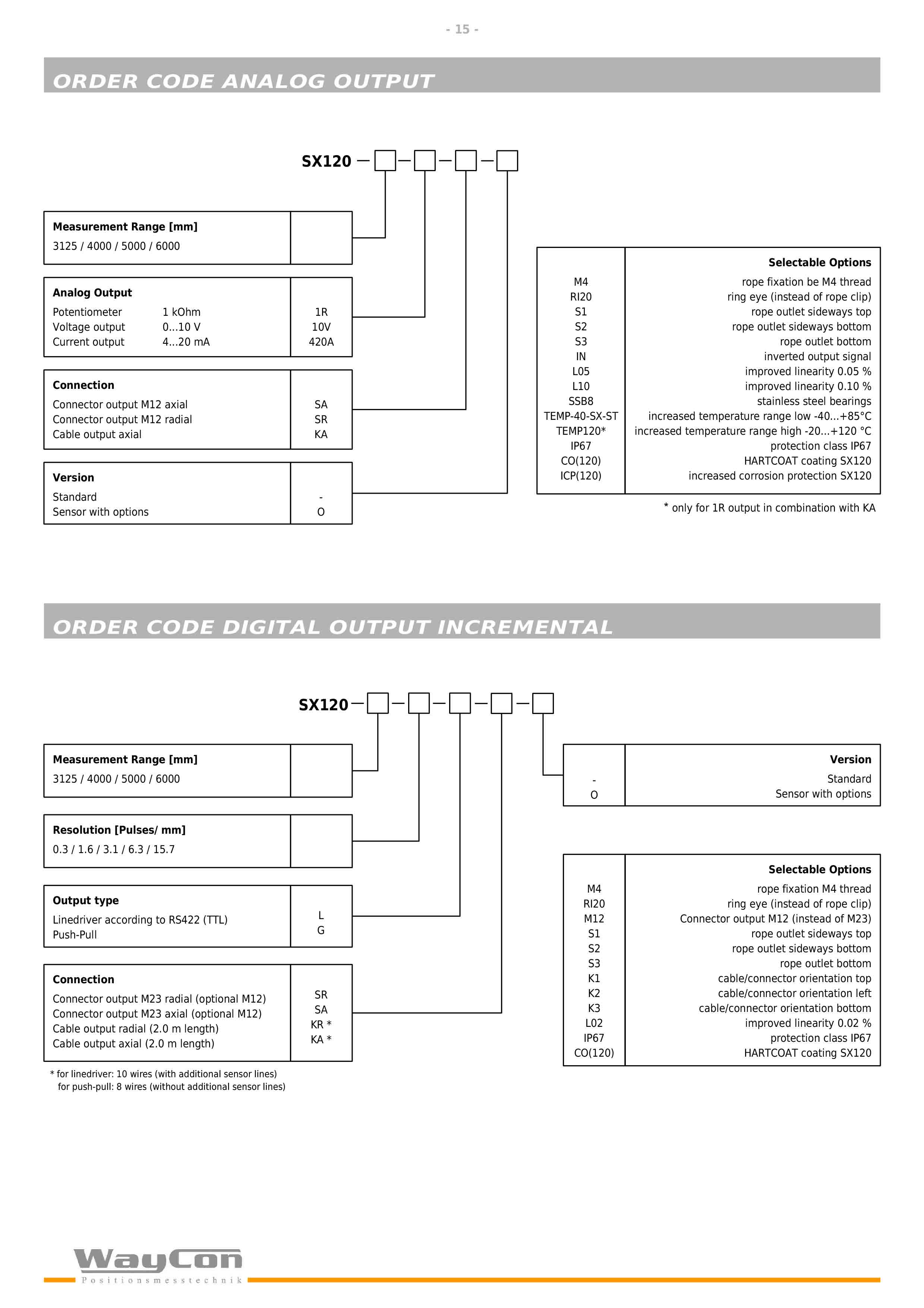

德国WAYCON|SX120系列拉绳位移传感器产品资料如下：
