首页>产品中心>实物展示>杰福伦GEFRAN>意大利GEFRAN传感器PY-3-F-025-S01M-XL0202杰佛伦电子尺PY-3-F-025-S01M杰福伦PY3F-025位置尺F047950工业智能位移检测
意大利GEFRAN传感器PY-3-F-025-S01M-XL0202杰佛伦电子尺PY-3-F-025-S01M杰福伦PY3F-025位置尺F047950工业智能位移检测

意大利GEFRAN传感器PY-3-F-025-S01M-XL0202杰佛伦电子尺PY-3-F-025-S01M杰福伦PY3F-025位置尺F047950工业智能位移检测

GEFRAN杰福伦PY3系列直线位移传感器，电位计原理，传感器采用侧面双向控制通杆结构，整体强度高，测杆通过复位弹簧自动复位，滚轮轴承适用于各种对比测量以及平整度。输出直流电压信号，也可以通过搭配变送器输出模拟量信号。 常用型号： PY-3-C-010-XL0202 PY-3-C-025-XL0202 PY-3-C-050-XL0202 PY-3-F-010-S01M-XL0202 PY-3-F-025-S01M-XL0202 PY-3-F-050-S01M-XL0202 F074565 F045949 F051564 F046468 F047950 F045908 PY-3-F-025-S01M PY3F-025

产品参数

• 板材厚度、平面平整度在线检测 • 液压设备、小型工装油缸行程监测 • 冲压设备、模具闭合位置反馈 • 自动化装配工位尺寸比对检测 • 阀门小幅位移、机械构件微量位置监测 • 注塑、木工、压铸设备短行程位置测控
下载产品资料

产品详情

意大利 GEFRAN PY-3-F-025-S01M-XL0202 自复位位移传感器 工业精密位置检测电子尺详解

在自动化精密测控场景中，直线位移传感器是设备位置反馈、行程监测、尺寸检测的核心感知器件。意大利 GEFRAN 杰佛伦 PY-3 系列自复位式位移传感器（常被行业称作电子尺、位置尺、电阻尺），凭借稳定可靠的测量性能，广泛应用于各类机械设备位移采集，其中PY-3-F-025-S01M-XL0202（物料编码 F047950） 是 25mm 标准行程热门型号。GEFRAN,传感器,PY-3-F-025-S01M-XL0202,杰佛伦,电子尺,PY-3-F-025-S01M,杰福伦,PY3F-025,位置尺,F047950,PY-3-C-010-XL0202,PY-3-C-025-XL0202,PY-3-C-050-XL0202,PY-3-F-010-S01M-XL0202,PY-3-F-050-S01M-XL0202,F074565,F045949,F051564,F046468,F047950,F045908

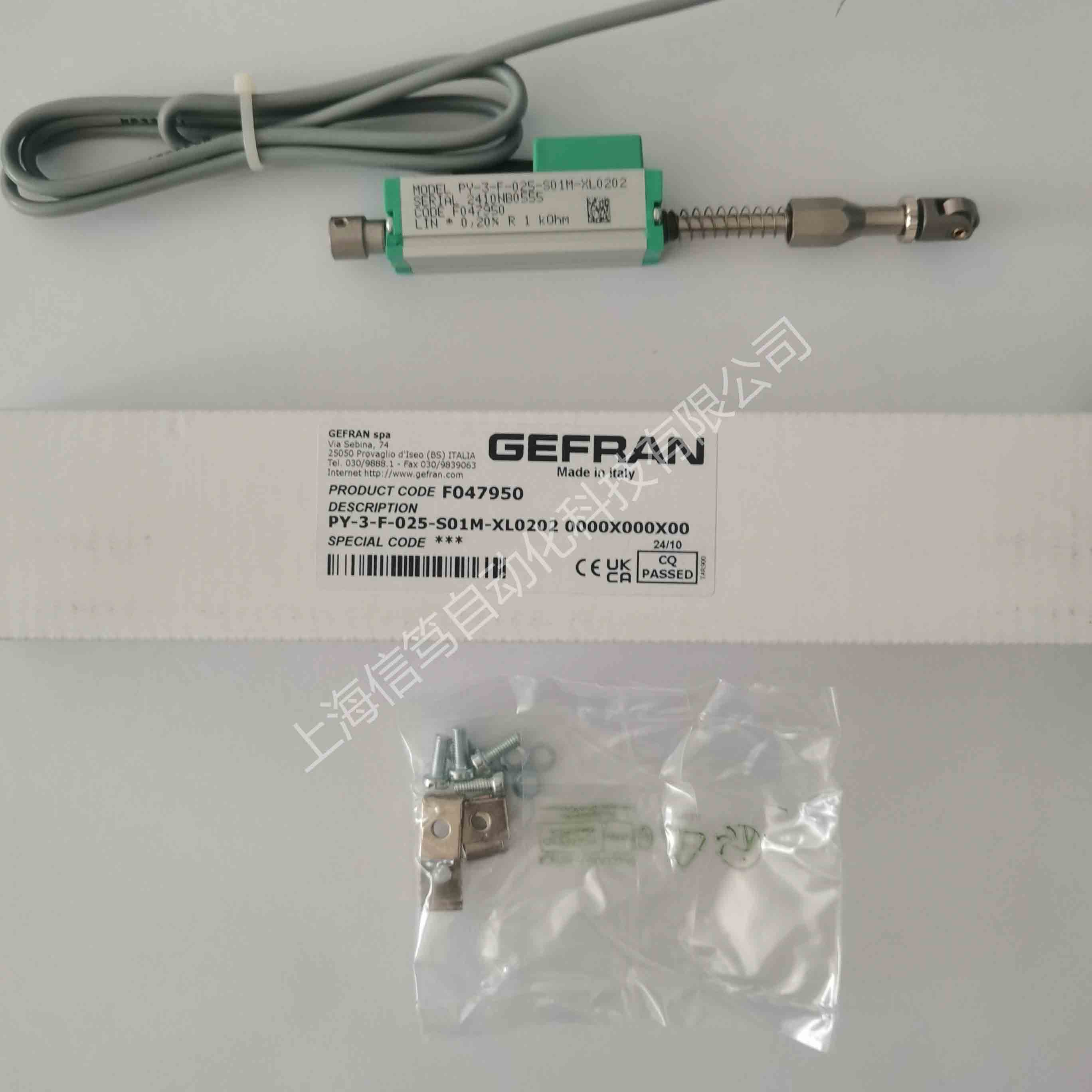

PY-3-F-025-S01M传感器实物

一、产品基础信息

品牌：GEFRAN（杰佛伦，也常写作杰福伦）
完整型号：PY-3-F-025-S01M-XL0202
简型号：PY-3-F-025-S01M / PY3-F-025
物料代码：F047950
产品类型：自复位接触式直线位移传感器
俗称：电子尺、位置尺、电位式位移传感器

PY-3 属于弹簧自复位型位移传感器，区别于普通拉杆式电子尺，测杆内置复位弹簧，外力移除后探头自动回零，适合探头无法与运动机构刚性连接的对比测量场景。

二、结构与核心技术特点

PY-3-F-025-S01M 基于电位计式测量原理，将机械直线位移转化为连续模拟电信号，为控制系统提供实时位置数据。

  1. 自复位弹簧结构
    控制杆双重支撑设计，内置复位弹簧，测量探头受压接触工件，撤力自动复位，无需机械硬连接，适配厚度检测、平整度比对工况。探头配备 M2.5 螺纹不锈钢精密轴承端头，可规避侧向摩擦力影响测量结果，同时限制测杆自转。
  2. 优异测量精度
    独立线性度可达 ±0.1%，具备无限分辨率；超出电气行程区间不会产生异常信号漂移，保障数据稳定。允许位移速度 10m/s，满足动态连续检测需求。
  3. 电气配置说明
    型号中 F 代表出线方式：3 芯 1 米屏蔽电缆（S01M 代表线缆长度 1m）；屏蔽线缆有效降低工业现场变频器、电机带来的电磁干扰，信号适配PLC、测控仪表，可搭配信号转换模块输出标准电压或电流信号。
  4. 环境适应性与使用寿命
    工作温度区间 - 30℃～+100℃，防护等级 IP40；机械寿命可达 1 亿次往复动作，长期持续工况下保持测量一致性，适合车间连续化生产使用。

三、典型应用场景

PY-3-F-025-S01M 25mm 行程自复位电子尺，多用于短行程精密接触式检测：

  • 板材厚度、平面平整度在线检测
  • 液压设备、小型工装油缸行程监测
  • 冲压设备、模具闭合位置反馈
  • 自动化装配工位尺寸比对检测
  • 阀门小幅位移、机械构件微量位置监测
  • 注塑、木工、压铸设备短行程位置测控
  • 该型号特别适合无法将传感器测杆与运动部件固定相连的工况，大量替代传统百分表、千分表，实现自动化在线数据采集。GEFRAN,传感器,PY-3-F-025-S01M-XL0202,杰佛伦,电子尺,PY-3-F-025-S01M,杰福伦,PY3F-025,位置尺,F047950,PY-3-C-010-XL0202,PY-3-C-025-XL0202,PY-3-C-050-XL0202,PY-3-F-010-S01M-XL0202,PY-3-F-050-S01M-XL0202,F074565,F045949,F051564,F046468,F047950,F045908

四、型号命名简要解读

  • PY-3：产品系列，弹簧自复位接触式位移传感器
  • F：出线形式，1 米 3 芯屏蔽电缆
  • 025：有效电气行程 25mm
  • S01M：电缆长度 1 米
  • XL0202：内部版本 / 规格后缀
  • F047950：原厂物料编码，采购、备件核对重要标识
选购备件时，完整型号 PY-3-F-025-S01M-XL0202 以及物料编码 F047950 建议同时核对，避免因版本差异造成安装、信号不匹配。GEFRAN,传感器,PY-3-F-025-S01M-XL0202,杰佛伦,电子尺,PY-3-F-025-S01M,杰福伦,PY3F-025,位置尺,F047950,PY-3-C-010-XL0202,PY-3-C-025-XL0202,PY-3-C-050-XL0202,PY-3-F-010-S01M-XL0202,PY-3-F-050-S01M-XL0202,F074565,F045949,F051564,F046468,F047950,F045908
