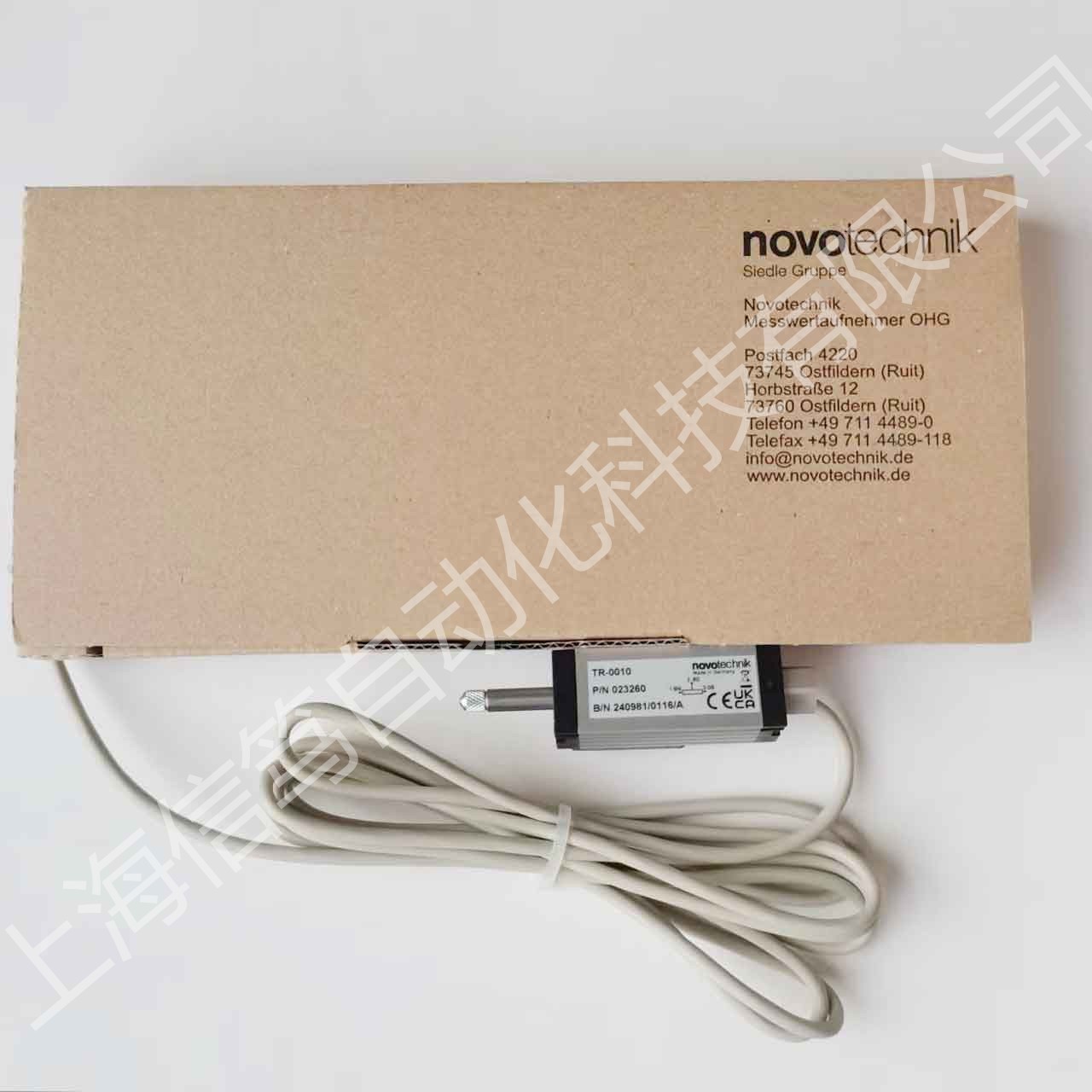

德国NOVOTECHNIK位移尺TR-0010：高精度短行程测量的技术解析与选型指南

德国NOVOTECHNIK位移尺TR-0010：高精度短行程测量的技术解析与选型指南

在工业自动化与精密测量领域，德国NOVOTECHNIK（诺我）以其深厚的技术积淀和卓越的传感器解决方案享誉全球。其推出的TR-0010（常被简称为TR10）直线位移传感器，作为短行程测量领域的代表性产品，凭借紧凑的结构设计、优异的线性精度和超长的使用寿命，成为众多工业设备制造商的优选方案。本文将全面解析这款电子尺的核心技术与应用价值。NOVOTECHNIK,位移尺,TR-0010.电子尺,TR10。

核心工作原理：导电塑料与柔性轴承设计

TR-0010位移尺采用成熟的电位器测量原理，利用导电塑料电阻元件和贵金属多触脚滑刷进行位置或物体外形轮廓的直接测量。这种非接触式的扫描方式，避免了固体机械耦合带来的磨损。

该传感器突出的工程设计在于其两端配备的DU柔性塑料轴承。当传感器应用于凸轮、锯齿型材等存在侧向应力的复杂工况时，两端的柔性轴承能起到有效的缓冲作用，从而大幅提升了传感器的抗冲击和抗振动性能。此外，拉杆后端固定有特殊的卡套设计，大大地便利了与气缸或电磁铁等执行机构的自动缩进连接。

关键技术参数与性能指标

作为一款量程为10mm的短行程位移传感器，TR-0010在有限的体积内实现了高的性能指标：

• 高精度与长寿命：其独立线性度高可达±0.25%，可重复性精度达到0.002mm。得益于贵金属滑刷和导电塑料的组合，其运行寿命高达1亿次（100 x 10⁶次）运动，大幅降低了设备的维护频率。
• 坚固的机械结构：外壳采用阳极氧化铝材质，拉杆选用AISI 303不锈钢，并带有防止旋转装置（内螺纹M2.5x6）。测量触点采用带M2.5滚花的压入式硬质钢球，耐磨且响应灵敏。
• 灵活的电气连接：标准配置为3芯PVC屏蔽电缆（3 x 0.14mm²，长2米），也可根据需求选配5针IEC 130-9圆插头（TRS系列），以适应不同的现场布线环境。
• 紧凑的尺寸设计：整体外壳长度仅为48mm，超紧凑的18 x 18mm截面尺寸，使其能够轻松嵌入空间受限的机械设备内部。NOVOTECHNIK,位移尺,TR-0010.电子尺,TR10

典型应用场景

凭借高重复性、高运行速度和优异的抗震性能，TR-0010电子尺在众多工业领域发挥着关键作用：

1. 加工与制造设备：广泛应用于木工机械、铆接机械、包装机械及焊接机械中的定位与行程控制。
2. 自动化测试与安装：在各类自动化测试台、装配设备中，提供高精度的位移反馈。
3. 检测与精密仪器：由于其出色的线性度和紧凑体积，常被集成于检测设备、建筑机械以及高精度的转角控制系统中。NOVOTECHNIK,位移尺,TR-0010.电子尺,TR10

NOVOTECHNIK,位移尺,TR-0010.电子尺,TR10选型与安装建议

在实际工程应用中，NOVOTECHNIK TR/TRS系列提供了从10mm到100mm的多种量程选择。对于需要10mm行程的用户，TR-0010（电缆输出）和TRS-0010（插头输出）是理想之选。

在安装时，建议使用随货标配的可调整夹钳（Z-45）进行固定，并注意安装螺丝的扭力矩不应超过140 Ncm，以防止外壳变形影响内部电阻元件的精度。同时，由于该传感器属于精密测量元件，建议在强电磁干扰环境中确保屏蔽电缆的良好接地，以保证信号传输的稳定性。

总而言之，德国NOVOTECHNIK TR-0010位移尺以其“小体积、高精度、长寿命”的综合优势，为现代工业的短行程精密测量提供了可靠的保障，是提升设备整体性能的关键核心元件。NOVOTECHNIK,位移尺,TR-0010.电子尺,TR10
