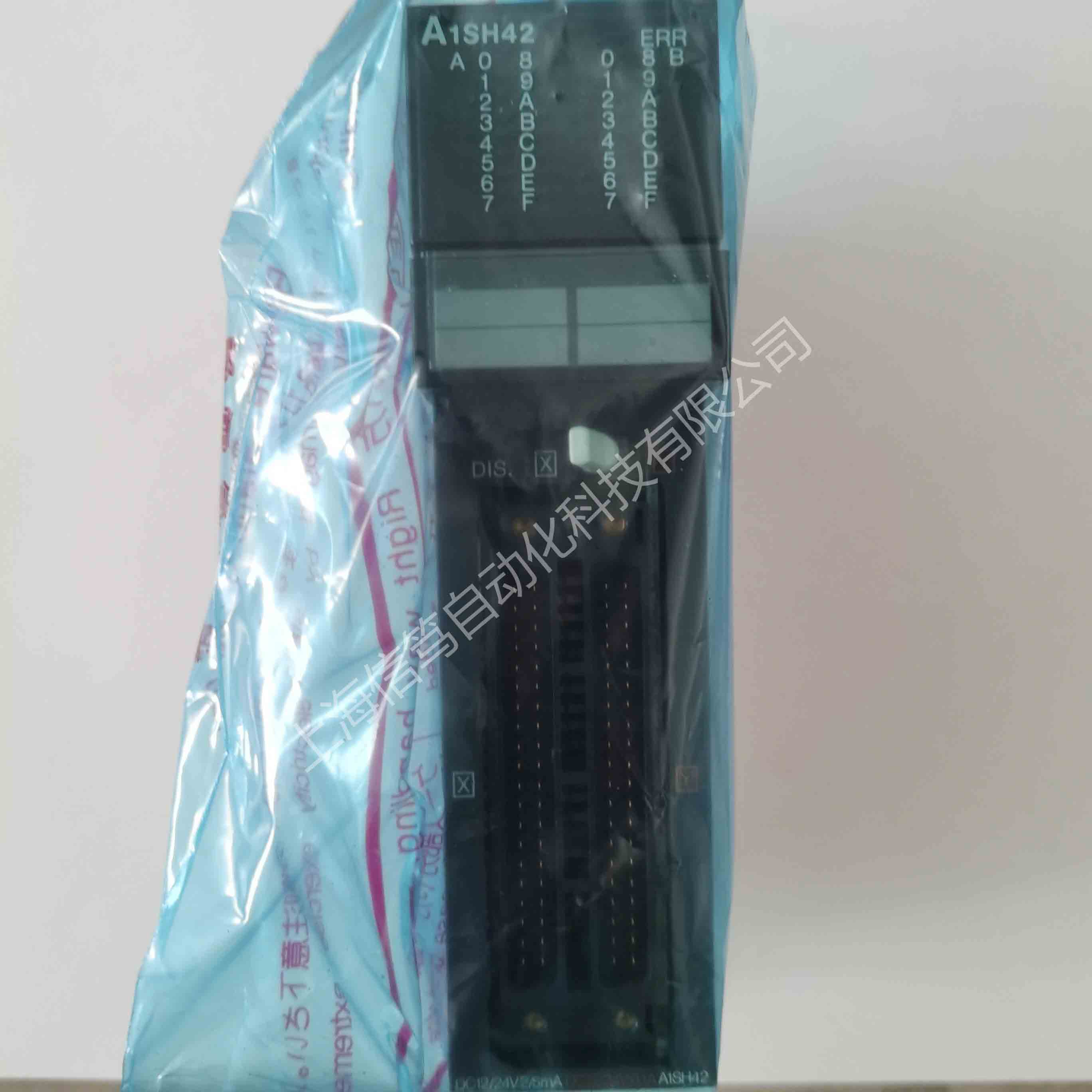

三菱 A1SH42 与 A1SH42‑S1 混合 IO 模块参数对比、选型及替代方案

摘要：三菱 A1SH42、A1SH42‑S1 属于 MELSEC‑AnS 系列 PLC 输入输出混合模块，输入输出各 32 点，合计 64 点 IO，是老设备常用的高密度 IO 单元。A1SH42‑S1 为高速响应版本，二者广泛用于老款生产线、注塑机、贴片机等设备，目前整机已经停产，市面以拆机备件为主，本文详解参数差异、接线要点、故障排查与升级替代选型。

在很多存量老自动化设备中，三菱 AnS 系列 PLC 依然大量服役，A1SH42与A1SH42‑S1作为 32 入 32 出混合 IO 模块，凭借单模块 64 点的高密度集成，节省基板槽位，是设备维修工程师高频查找的备件型号。很多现场维修人员容易混淆普通版 A1SH42 和高速版 A1SH42‑S1，混用会造成信号采集异常，下面从硬件参数、核心区别、现场应用、接线注意事项、备件选型、升级替代几个维度详细讲解。

一、模块基础硬件参数

两款模块硬件外形、接口、点数一致，均为 AnS 系列 A1S 基板专用，40 针连接器，输入输出各 32 点，总 IO 64 点，漏型规格 DC12/24V。

1. 输入部分
   DC12/24V 漏型输入，输入电流 3‑7mA，32 点共用 1 个公共端，适配 NPN 型接近开关、光电传感器。
2. 输出部分
   晶体管漏型输出，DC12/24V，单点点输出电流 0.1A，模块总公共端可达 1.6A，输出响应 2ms，适合驱动指示灯、继电器线圈等小功率负载。
3. 机械接口
   40 针双连接器，适配 A1S 系列扩展基板，不能直接用在 Q 系列基板，需要转接基板。

二、A1SH42 和 A1SH42‑S1 核心差异

两款模块唯一核心区别就是输入响应时间，其余电气规格、接线、安装尺寸一样，这也是选型关键的点。

• A1SH42（标准款）：输入响应时间 10ms，适合普通开关量采集，普通传感器、按钮、限位开关，普通逻辑控制场景，对信号响应速度没有严苛要求。
• A1SH42‑S1（高速版）：输入响应时间 0.3ms，高速输入专用，适合高速计数、脉冲捕捉、高速限位、高速传感器信号采集。
