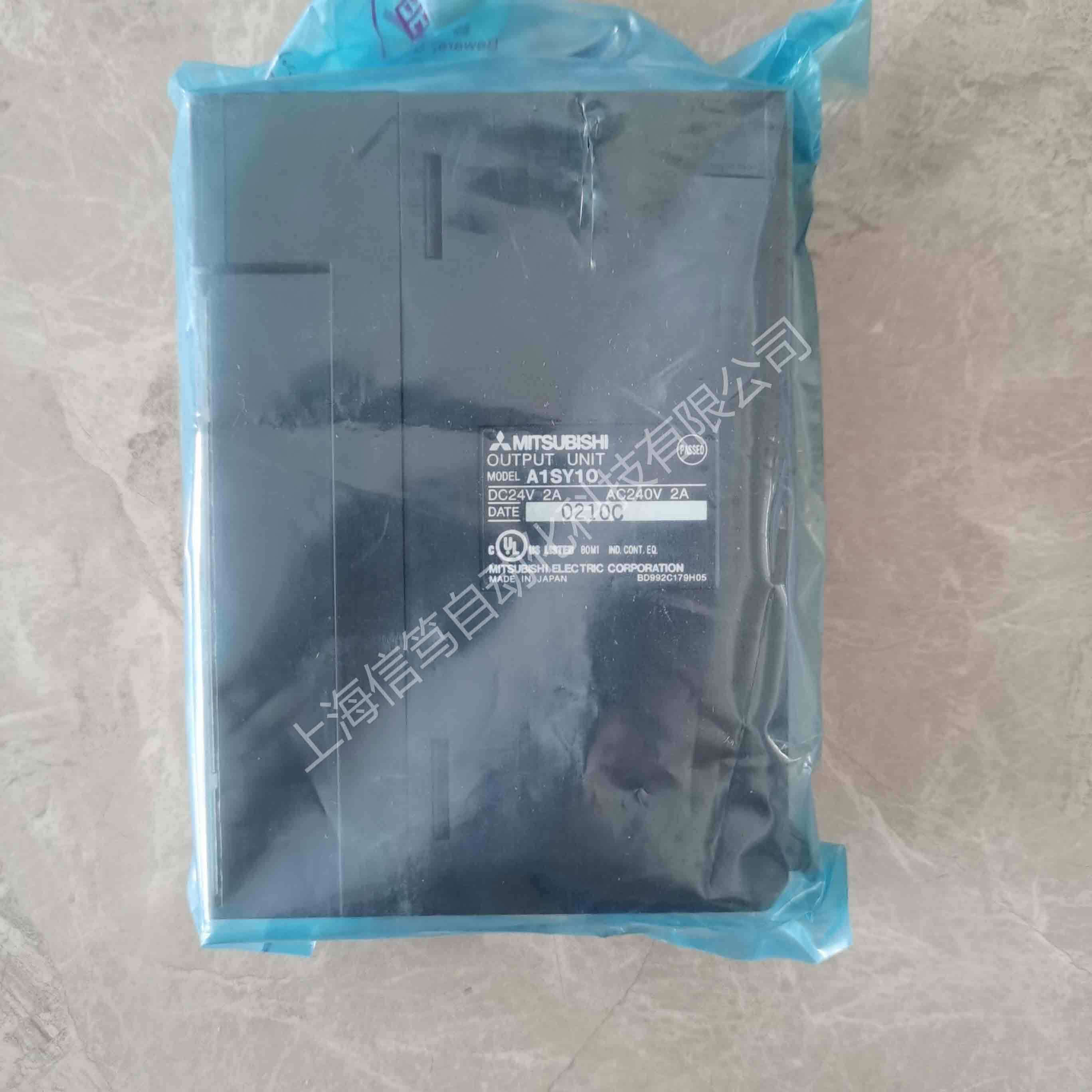

三菱A1SY10输出模块全解析：规格参数、接线指南与选型应用
A1SY10作为一款经典的继电器输出模块，凭借其高兼容性和稳定的负载驱动能力，被广泛应用于各类工业现场。所属系列：MELSEC‑AnS（A1S 基板专用），产品A1SY10已停产，当维修备件使用。
产品参数
产品详情
三菱A1SY10输出模块全解析：规格参数、接线指南与选型应用
摘要：三菱 A1SY10 属于 MELSEC‑AnS 系列继电器输出模块，16 点继电器接点输出，交直流负载通用，是老款自动化设备维修高频备件，现已停产，市面以拆机备件为主。本文详解 A1SY10 硬件参数、与 A1SY10EU 区别、现场接线要点、常见故障现象以及备件升级替代方案，方便设备工程师选型与故障排查
在存量老生产线、注塑机、机床、输送设备上，三菱 AnS 系列 PLC 依旧大量运行，A1SY10是非常经典的 16 点继电器输出模块。继电器接点输出可以同时驱动 AC 交流与 DC 直流负载，通用性强，很多现场维修人员经常混淆普通版 A1SY10 与 CE 版本 A1SY10EU，选型不当会造成设备不符合安全规范，下面从硬件规格、型号差异、应用场景、接线、故障排查、替代方案全面讲解。
在工业自动化控制系统中，可编程逻辑控制器（PLC）的输出模块是连接控制核心与外部执行机构的关键桥梁。三菱MELSEC-A系列中的A1SY10作为一款经典的继电器输出模块，凭借其高兼容性和稳定的负载驱动能力，被广泛应用于各类工业现场。本文将全面解析三菱A1SY10的核心规格、接线方式及实际应用，为工程师的选型与日常维护提供专业参考。
一、 三菱A1SY10核心规格与性能特点
三菱A1SY10属于三菱A系列PLC的继电器输出组件，主要用于将PLC内部的数字信号转换为可驱动外部负载的开关量信号。其核心技术参数如下：
- 输出点数与分组：提供16点继电器输出，采用8点/组的公共端配置（即分为COM1和COM2两组），方便不同电压等级的负载接入。
- 负载驱动能力：单点可达负载电流为2A，每组公共端的总电流不超过8A。支持交直流双电压驱动，额定负载电压为DC24V或AC240V。
- 响应与寿命：继电器的机械寿命高达2000万次以上；在额定负载下，电气寿命可达10万至20万次，响应时间在10ms至12ms之间。
- 连接与隔离：采用20点端子排连接方式，适用线径为0.75至1.25mm²。内部电路与外部负载电源之间采用光电耦合器隔离，耐电压可达1780VAC，有效抵御外部电气干扰。
二、 A1SY10外部接线规范与注意事项
正确的接线是保障A1SY10模块稳定运行的前提。在实际工程布线中，需严格遵循以下规范：
- 公共端与负载电源匹配：模块的COM端子（如TB9、TB18）为外部负载电源的公共回路。由于分为两组，工程师可以在同一模块上同时接入DC24V和AC240V两种不同电压的负载，很大提升了布线的灵活性。
- 安全与防浪涌设计：当模块用于控制接触器、电磁阀等感性负载时，建议在负载两端并联浪涌吸收器或续流二极管，以吸收断开瞬间产生的反向电动势，延长继电器触点寿命。
- 强弱电分离布线：为避免电磁干扰导致PLC误动作，控制线与通信电缆必须与主电路、动力电源线分开走线，两者之间应保持至少100mm的安全距离。
- 带电操作禁忌：在系统通电状态下，严禁触碰任何接线端子，以防发生触电事故或造成模块内部短路损坏。
三、 A1SY10典型工业应用场景
得益于其继电器输出无极性、负载适应性强的特点，A1SY10在多个工业领域发挥着重要作用：
- 化工粉体生产线控制：在矿颗粒分离与粉料输送系统中，A1SY10常用于控制2位5通电磁阀、进气阀及输灰阀的启停。配合压力表的反馈信号，实现进灰、加压、输灰的全自动循环控制，并在管路堵塞或加压过长时触发声光报警。
- 电机与变频器联动：在大型风机、螺旋输送机及转饲机的控制回路中，该模块负责输出电机的启停指令及变频器的运行信号。结合热继电器反馈，形成完善的设备启停顺序与故障连锁保护机制。
四、 A1SY10选型建议与替代升级方案
在进行设备改造或备件采购时，需特别注意A1SY10的替代兼容性。若计划将A系列升级至三菱Q系列，可选择QY10作为替代模块。但需注意两者在硬件结构上存在差异：QY10采用16点统一公共端设计，且无需外部驱动电源；而A1SY10为8点分组公共端。因此，在替换时不仅需要更改接线方式，还需注意QY10在交流感性负载下的电气寿命约为A1SY10的一半，在高频动作场景下需适当增加更换频率或加装中间继电器进行过渡。
掌握三菱A1SY10的规格特性与接线规范，不仅能提升自动化系统的运行稳定性，还能在设备维护与升级换代时做到有的放矢，有效降低停机风险与维护成本。
