台达 TP08G‑BT2 文本显示器 八行文本 HMI 参数、通讯与选型应用详解

在中小型自动化设备项目中，文本显示器凭借性价比高、调试简单、占用空间小的优势，成为 PLC 人机交互的常用方案。台达 TP08G‑BT2 属于 TP 系列八行文本型人机界面，3.8 寸单色 STN 液晶屏幕，支持多协议串口通讯，广泛适配台达 DVP 系列及第三方 PLC，在设备改造、小型成套设备上应用十分普遍台达。

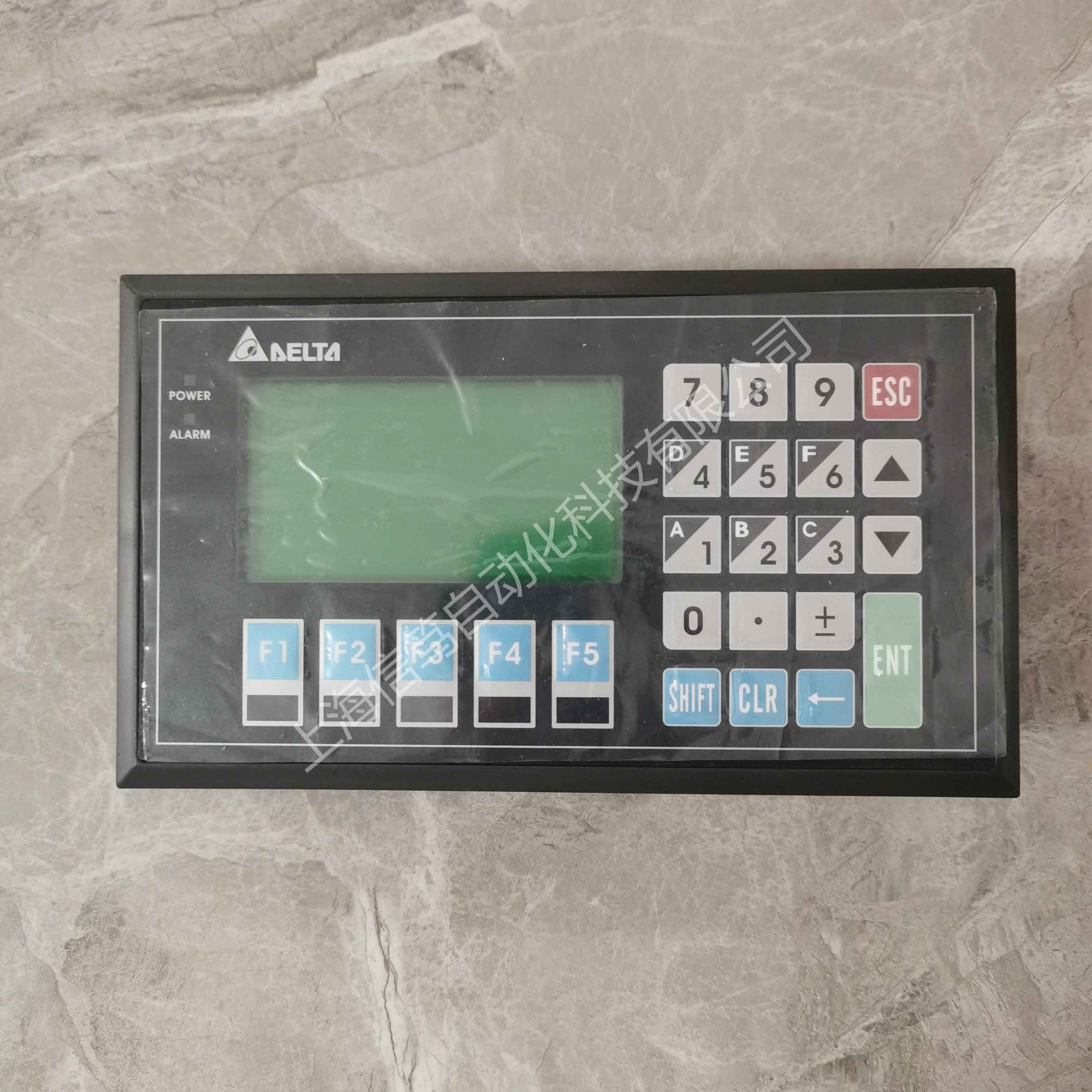

TP08G‑BT2 采用 240×128 像素 LCD 屏幕，可支持八行文本同时显示，配备 24 个可自定义功能按键，实体机械按键，现场操作响应直接，不需要触控操作，粉尘油污工况下也可以稳定操作。内置 1024KB 闪存空间，可存储画面、配方数据与宏指令程序，使用 TPEditor 软件完成画面编辑与程序下载，支持多国语言切换，满足国内设备及出口设备的显示需求。

TP08G‑BT2 核心技术参数

• 显示屏：3.8 英寸 STN 单色 LCD，分辨率 240×128，可支持 8 行文字显示台达
• 按键：24 个可编程复合功能按键，数字键 + 功能 F 键组合
• 存储：1024KB Flash 闪存，支持配方存储、宏指令功能
• 通讯接口：双串口，COM1：RS‑232；COM2：RS‑485/RS‑422，两个串口可同时独立工作，一边接 PLC，一边外接仪表控制器ManualsLib
• 供电：DC24V 直流供电，工业标准供电
• 工作环境：工作温度 0‑50℃，存储温度‑20~+60℃，湿度 10‑90% RH 无结露
• 背光寿命：约 50000 小时，支持背光自动关闭节能设置
• 认证：CE、UL 工业认证，面板安装方式，开孔嵌入式安装
• 选配：程序复制卡，可直接拷贝项目程序，无需电脑重复下载，方便多台设备批量生产

产品核心优势

1. 双串口独立通讯，RS232 与 RS485 可同时使用，实现一台文本屏同时对接 PLC 和温控仪表，节省硬件成本，简化控制柜布线。
2. 实体按键耐工业环境，相比触摸屏，在粉尘、油污车间，按键不易失灵，适合注塑、包装、流水线等恶劣工况。
3. 强大配方与宏指令功能，支持多组工艺配方存储调用，通过宏指令实现逻辑运算，减轻 PLC 程序负担。
4. 兼容性广，原生适配台达 DVP 全系列 PLC，同时支持三菱、西门子部分系列及第三方国产 PLC 通讯协议，旧设备改造替换十分方便。
5. 密码权限保护，多级密码设置，限制参数修改权限，防止现场人员误改工艺参数。

典型应用场景

台达 TP08G‑BT2 文本显示器多用于中小型自动化设备：包装机械、小型注塑辅机、流水线输送设备、空压机控制柜、水处理设备、纺织机械、实验测试工装、老设备 PLC 改造升级。在预算有限、不需要复杂图形画面的项目，替代高端触摸屏，降低整机成本。同系列 TP04G 为四行显示版本，画面需求多、参数量大的场景优先选用 TP08G‑BT2。

接线调试与选型注意事项

1. 供电务必使用稳定 DC24V，避免和大功率变频器共用电源，防止电压波动造成屏幕通讯异常。
2. RS‑485 通讯建议使用屏蔽双绞线，屏蔽层单端接地，远离动力电缆，降低变频器干扰，解决数据乱码、通讯断线问题。
3. COM1、COM2 拨码开关需要根据实际通讯模式设置，RS‑485 与 RS‑422 模式不能混淆，否则无法和 PLC 建立通讯ManualsLib。
4. 编辑软件使用 TPEditor，下载程序需要专用下载线缆；批量生产可以选购程序复制卡，脱离电脑拷贝工程。
5. 选型区分型号后缀：TP08G‑BT2 为八行带双串口版本，不要与 TP04G 四行文本显示器混淆。

台达 TP08G‑BT2 文本显示器是经济型八行文本人机界面的经典型号，兼顾稳定性能、丰富功能和成本优势，对于不需要复杂图形显示的自动化项目，是高性价比的人机交互解决方案。选型时确认屏幕行数、通讯接口、存储能力，即可匹配设备的实际使用需求。
