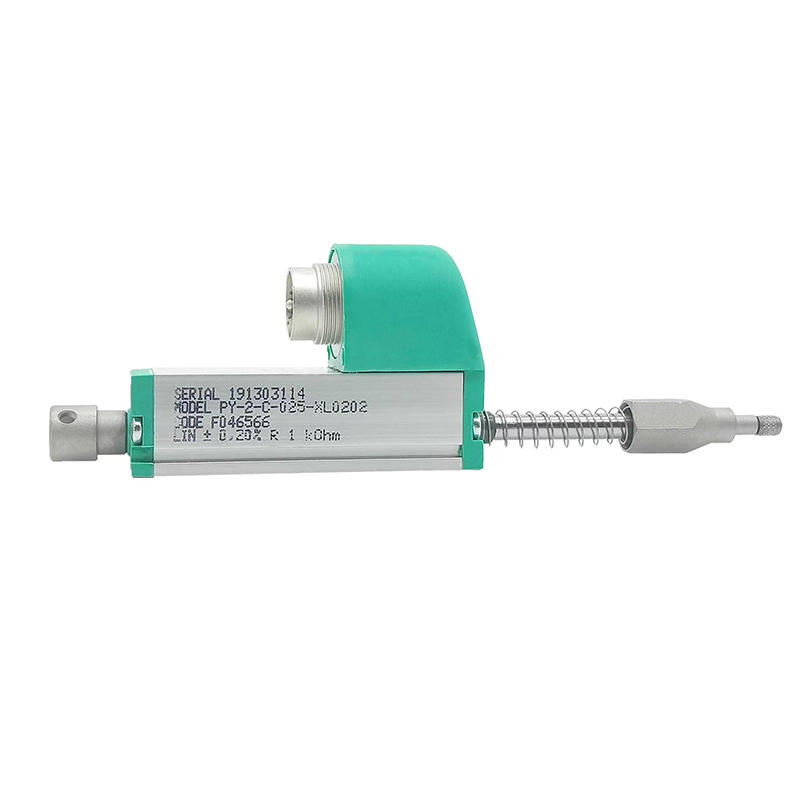

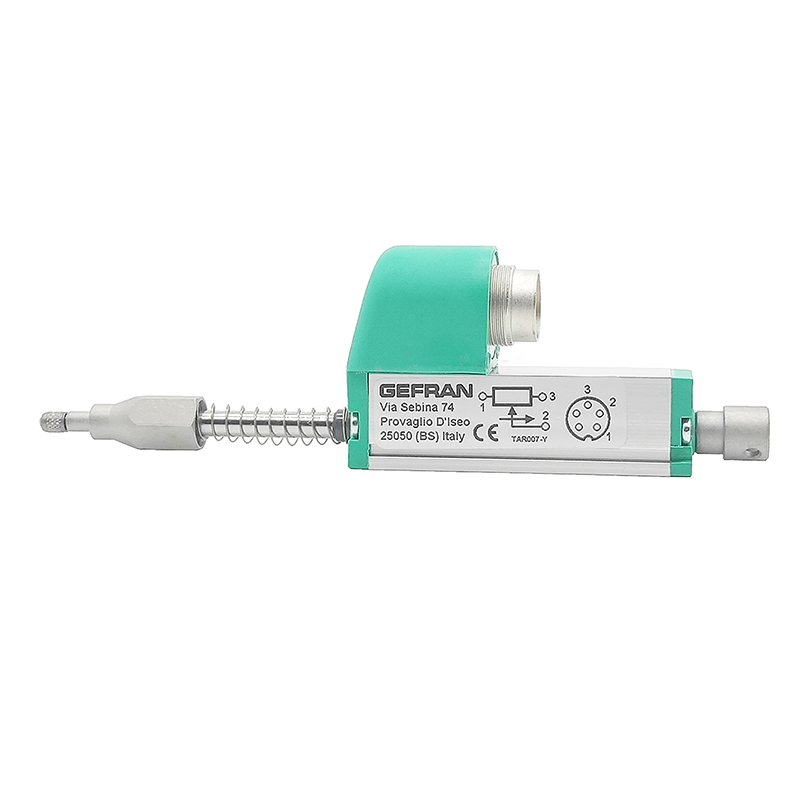

意大利 GEFRAN 杰佛伦 PY‑2‑C‑025‑XL0202 位移传感器 F046566 自复位电子尺参数与应用详解

在注塑、压机、木工机械以及自动化检测设备中，微小行程的位置反馈直接决定整机控制精度。意大利 GEFRAN 杰佛伦 PY‑2‑C‑025‑XL0202（物料编码 F046566）作为 PY‑2 系列经典自复位直线位移传感器，行业内也常被叫做电子尺、电阻尺，依靠弹簧测头自复位结构，广泛用于测头无法刚性连接被测工件的短行程位移检测场景。GEFRAN,杰福伦,位移传感器,PY-2-C-025-XL0202,杰佛伦,电子尺,F046566,PY-2-C-025,电阻尺

PY‑2‑C‑025‑XL0202 量程为 25mm，属于弹簧自复位式接触型位移传感器，原厂物料号 F046566，采用电位计式测量原理，测杆内置复位弹簧，被测物件压合测头即可采集位移信号，物件移开测杆自动回弹复位，无需机械刚性绑定，非常适合往复比对测量、厚度检测、模具开合微量位移监测工况。

核心技术参数

• 完整型号：PY‑2‑C‑025‑XL0202，产品编码 F046566
• 有效测量行程：25mm
• 线性精度：±0.1% FS，无限分辨率
• 移动速度：10m/s
• 工作温度：‑30℃~+100℃
• 防护等级：IP40
• 机械结构：双向支撑测杆，M2.5 不锈钢球头测头
• 电气输出：电阻分压模拟信号，可外接信号变送模块输出 0‑5V、0‑10V、4‑20mA 标准工业信号，适配 PLC、数显仪表直接采集
• 机械寿命：千万次往复循环，抗振动，铝合金壳体坚固紧凑

这款传感器区别于普通拉杆式电子尺，特点就是弹簧自复位测杆。很多现场工况被测部件做间歇往复运动，不方便螺丝绑定拉杆，PY‑2‑C‑025‑XL0202 依靠内部弹簧预紧力，让测头始终贴合被测面，实现动态位移采集；超出电气行程后输出信号不会突变，降低调试、安装阶段撞坏传感器的风险，对设备调试人员十分友好。

主要应用行业与设备

1. 注塑与橡塑机械：注塑机模具微量位移、射胶位置检测、吹塑机模腔开合监测，短行程闭环控制。
2. 压力机、液压设备：液压缸微小行程反馈，压装设备压入深度检测，实现压装到位闭环判断。
3. 木工、陶瓷加工机械：板材厚度比对检测，刀具进给微位移测量。
4. 自动化检测工装：零部件高度、平整度检测，装配工装位移反馈。
5. 包装、非标自动化设备：气缸限位、执行机构微小位移监测，自动化流水线位置校验。

安装采用支架固定，体积小巧，占用设备空间小，接线分电缆出线与连接器版本，PY‑2‑C‑025‑XL0202 为电缆出线 XL0202 配置，现场布线简单。在设备改造项目中，可直接替换同规格 PY‑2 系列其他短行程型号，减少改机工作量。GEFRAN,杰福伦,位移传感器,PY-2-C-025-XL0202,杰佛伦,电子尺,F046566,PY-2-C-025,电阻尺

选型与现场使用注意事项

1. 该型号是弹簧自复位结构，只适合压合式测量，禁止外力强行向外拉扯测杆，容易损坏内部弹簧与电刷组件。
2. 线缆建议使用屏蔽线，屏蔽层单点接地，远离变频器、动力电缆，避免模拟信号跳变漂移；供电保证稳定 24VDC 直流供电。
3. 安装保证测杆运动方向与被测运动方向同轴，减少侧向径向受力，侧向力会加速电刷磨损，缩短传感器寿命。
4. 环境粉尘油污较重工况，做好测杆防尘防护，避免异物进入壳体内部。
5. 如果需要 4‑20mA、0‑10V 标准信号，需配套外置信号转换模块，原生输出为电阻分压信号，不能直接当做电流传感器使用。

常见故障简单排查

• 信号跳变不稳定：优先检查屏蔽接地，查看线缆破损、端子松动，排查现场强电磁干扰。
• 读数不变无变化：确认供电正常，检查测杆是否卡滞，有无异物卡死弹簧。
• 精度偏差变大：检查安装是否偏移、测头磨损，确认没有长期侧向力作用于测杆，必要时重新做零点校准。

同系列延伸选型参考

PY‑2 系列自复位电子尺常见量程有 10mm、25mm、50mm、75mm、100mm；型号后缀区分出线方式、测头形式，例如 XL0202 代表电缆出线，S01M 代表连接器接口。采购务必核对完整型号：PY‑2‑C‑025‑XL0202 以及物料编码 F046566，避免型号后缀错误导致无法直接安装替换。GEFRAN,杰福伦,位移传感器,PY-2-C-025-XL0202,杰佛伦,电子尺,F046566,PY-2-C-025,电阻尺

总结

GEFRAN 杰佛伦 PY‑2‑C‑025‑XL0202（F046566）25mm 自复位位移电子尺，是短行程压合式位移测量的成熟方案。弹簧回弹结构解决很多设备无法刚性连接测杆的难题，高精度、长机械寿命，广泛服务橡塑、压机、自动化检测工装；选型时确认行程、出线形式、输出信号，规范安装屏蔽接地，能够大幅减少现场故障，保障设备长期稳定运行。
