VOLFA沃尔法PNT‑4A总线采集模块PROFINET多通道传感器信号采集

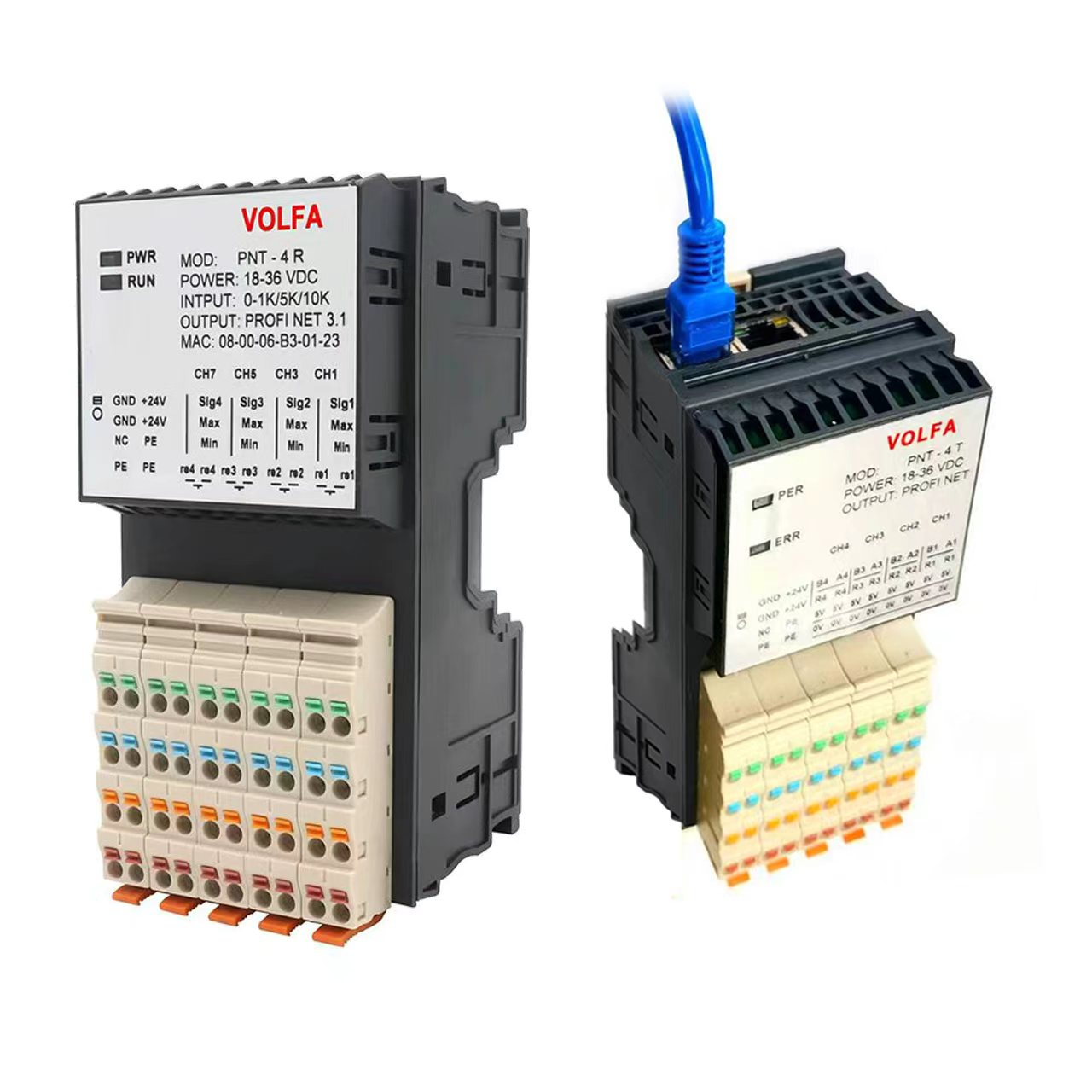

VOLFA旗下PNT-4系列总线模块PNT-4R,PNT-4A,PNT-4T,PNT-4S,PNT-2F等 • 安装方式 标准35mm安装卡槽安装 • 工作电源 18-30 VDC • 电源隔离 工作电源和输入信号端供电隔离 • 具备 EMC 三级电路设计 应用： • 收集测量数据 • 品质管理、工业 • 实验分析、机械制造
产品参数
产品详情
摘要：VOLFA 沃尔法 PNT‑4A 是一款 PROFINET RT 总线 4 通道采集模块，适配电位计、SSI、TTL 等多种位移传感器信号采集，导轨式安装，支持双网
在工业自动化与精密测量项目中，传统模拟量采集方案易受现场电磁干扰，布线繁琐、信号漂移问题频发。VOLFA 沃尔法 PNT‑4A PROFINET 总线采集模块，专为位移类传感器信号数字化采集设计，将多路传感器信号转换为 PROFINET 总线数据，直接接入西门子等常用PLC，大幅简化现场布线，提升测量稳定性。
产品核心介绍
VOLFA PNT‑4A 属于 VOLFA PNT-4 系列总线采集模块，为 4 通道独立信号采集从站模块，搭载 PROFINET RT 实时通讯，双 RJ45 网口 P1/P2 支持菊花链级联，5 类双绞线传输距离可达 100 米，适合分布式多点测量场景。模块内置 32 位处理芯片，单模块刷新周期＜20ms，非线性度小于 0.05% F.S，测量精度高，可同步采集电位计、SSI 格雷码、TTL 信号、模拟量信号，支持传感器对外供电，一台模块同时接入 4 路位移传感器，有效降低项目硬件成本。
关键技术特点
- 多类型信号兼容输入：4 路独立通道，支持电位计式位移传感器、SSI 编码器、TTL 信号、模拟量信号接入，一台模块兼容多种测量元件，适配大部分精密位移检测场景。
- PROFINET 实时总线通讯：PROFINET RT 协议，配套 GSD 文件，PLC 组态简单；双网口级联，省去交换机，简化控制柜内部布线。
- 电气隔离，抗干扰强：输入回路与通讯回路 1000V 隔离，有效隔离现场干扰；DC18~30V 宽电压供电，内置电源反接保护，工业现场可靠性更强。
- 导轨式快速安装：标准 35mm DIN 导轨卡扣安装，体积紧凑，控制柜内拆装便捷；支持外部置零端子，可现场快速清零校准。
- 稳定可靠的工业设计：模块内置故障诊断，实时上报通道状态；工作温度区间 - 20℃~+55℃，满足机床、自动化产线、检测设备等严苛工况。
主要应用场景
- 自动化装配线：工件位置检测、压装行程监测，采集位移数据反馈 PLC 闭环控制；
- 材料力学试验设备：形变、拉伸位移多点采集，实验数据记录与品质分析；
- 锂电池检测设备：厚度、高度精密测量，多测点同步数据采集；
- 注塑 / 液压设备：油缸行程监测，模具位置检测；
- 精密检测工装：平面度、深度尺寸在线检测，品质管控数据采集；
- 分布式测控系统：多工位多点位移采集，总线组网，减少大量模拟电缆敷设。
VOLFA PNT‑4A 与传统模拟量采集对比
传统模拟量模块：单路布线长、易受电机变频器干扰，信号温漂大，每个测点需要单独屏蔽线缆，后期维护工作量大。
VOLFA PNT‑4A 总线采集：传感器就近接入模块，总线一根网线回传 PLC，数字化信号无衰减，抗干扰能力强，多模块级联，大幅减少线缆，便于多测点扩展。
选型与使用小贴士
- 接入电位计传感器时，确认传感器阻值，模块支持电位计输入并可软件校准零位与满量程；
- PROFINET 组网使用菊花链连接，末端设备无需额外交换机，降低控制柜硬件投入；
- 组态时导入 VOLFA PNT‑4A 配套 GSD 文件，即可在 PLC 中读取 4 路通道测量数值；
- 模块支持现场置零，工装更换、传感器重装时快速清零，减少停机调试时间。
文章结尾
VOLFA 沃尔法 PNT‑4A PROFINET 总线采集模块，是位移传感器数字化采集的优选方案，兼顾高精度、强抗干扰、便捷组网，在精密测量与工业自动化项目中替代传统模拟量采集方案，降低布线成本，提升整套测控系统稳定性。需要 PROFINET 总线 4 通道采集模块，可了解 VOLFA PNT‑4A 技术参数、接线图与 GSD 文件。
