DELTA台达开关电源DRL-24V120W1AA直流稳压电源：120W导轨式工业电源核心参数与选型指南

在工业自动化控制系统中，稳定可靠的电源供应是设备正常运行的基础保障。台达（DELTA）作为全球电源管理解决方案提供商，其LYTE系列导轨式开关电源凭借高性价比和稳定性能，在工业领域获得了广泛应用。今天，我们重点解析一款经典型号——DRL-24V120W1AA，帮助工程师和采购人员快速了解其核心参数与应用场景。

产品定位：120W导轨式工业电源

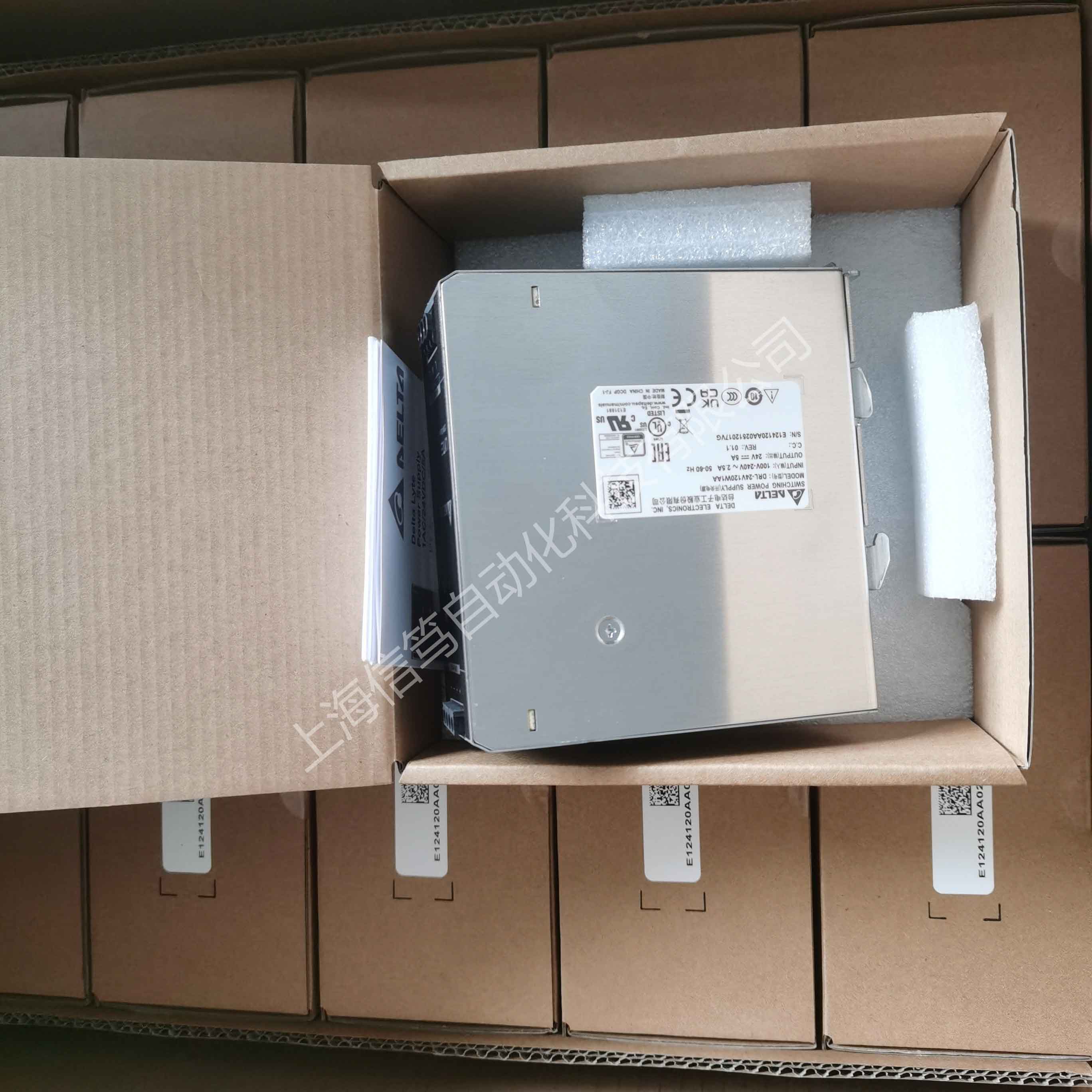

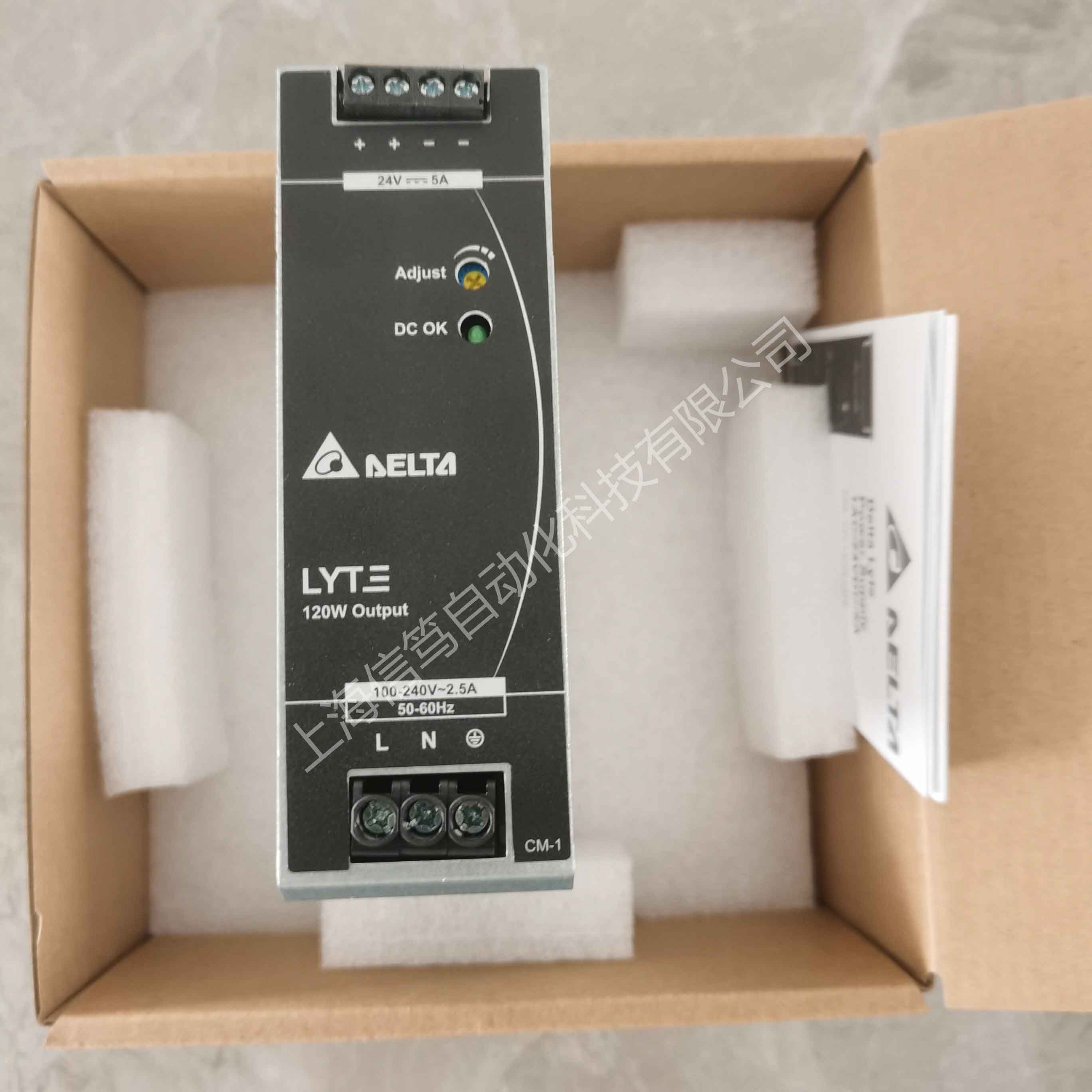

DRL-24V120W1AA是台达LYTE系列中的一款单相导轨安装型开关电源，额定输出功率120W，输出电压24VDC，输出电流5A，专为工业自动化、机械设备、楼宇自动化等场景设计。

核心技术参数详解

输入特性

• 输入电压范围：85-264Vac（全球通用AC输入），兼容120-375Vdc直流输入
• 额定输入电压：100-240Vac
• 输入频率：47-63Hz
• 输入电流：典型值2.2A@115Vac，1.2A@230Vac
• 浪涌电流可达：20A@115Vac，40A@230Vac
• 漏电流：<0.25mA@264Vac
• 输出特性
• 额定输出电压：24Vdc，工厂设置精度±2%，可调节范围22-28Vdc
• 额定输出电流：5.00A
• 输出功率可达：120W
• 满载效率：典型值85%@115Vac，88%@230Vac
• 功率损耗可达：13.3W
• 线电压调整率：<0.5%，负载调整率：<1%
• 纹波电压：PARD<120mVpp（-10°C至+70°C）
• 动态响应：±10%（0-100%负载变化）
• 电容性负载启动MAX值：8000μF
• 保护功能
• 过压保护：28.8V-35.2V，锁定模式
• 过载/过流保护：105-150%额定负载电流，不间断电流
• 过温保护：锁定模式
• 短路保护：打嗝模式，非锁定，故障解除后自动恢复
• 内部保险丝：T4A/250V（火线）
• 环境与可靠性
• 工作温度：-20°C至+70°C（230Vac下-10°C至+50°C可全功率运行）
• 存储温度：-40°C至+85°C
• 运行湿度：5-95%RH（无冷凝）
• 海拔高度：可用于5000米（16400英尺）
• 防护等级：IP20
• 预期电解电容寿命：10年（115Vac&230Vac，50%负载@40°C）
• MTBF：>700,000小时（Telcordia SR-332）
• 机械特性
• 尺寸：123.6×40×117.6mm（H×W×D）
• 重量：0.54kg
• 外壳材质：SGCC/铝
• 冷却方式：自然对流（无风扇设计，噪音<25dBA）
• 安装方式：标准TS35 DIN导轨（符合EN 60715标准）
• 端子台：输入3Pins，输出4Pins（DRL-24V120W1AA）或6Pins（DRL-24V120W1AS）
• 安规与EMC认证
• 安全标准：符合SELV、TUV Bauart、UL/cUL recognized、CB scheme等
• EMC标准：符合EN/BS EN 61000-6-3、EN/BS EN 61000-6-4、CISPR 32等Class B标准
• 隔离电压：输入至输出3.0KVac，输入至主地线2.0KVac，输出至主地线0.5KVac
• 符合SEMI F47标准@200Vac

产品特色与优势

1. 全球通用输入：85-264Vac超宽输入电压范围，适应全球不同地区的电网环境，无需额外变压器。
2. 高效率节能：满载效率可高达88%，有效降低能源损耗和运行成本。
3. 高海拔适应性：支持5000米海拔运行，适用于高原地区工业场景。
4. 三防漆保护：电路板配备涂布三防漆，抵抗常见粉尘及化学污染物，提升恶劣环境下的可靠性。
5. 无风扇设计：采用自然对流散热，运行安静且免维护，降低故障率。
6. 多重保护机制：过压、过流、过温、短路四重保护，全方位保障设备安全。
7. 内置恒流电路：可用于非阻性负载，扩展应用场景。

典型应用领域

• 工厂自动化：PLC控制系统、HMI人机界面、传感器供电
• 机器自动化：数控机床、机器人控制柜、伺服驱动器
• 过程自动化：仪器仪表、阀门定位器、过程控制器
• 楼宇自动化：门禁系统、安防监控、消防报警
• 其他场景：波峰焊机、包装系统、输送系统、物流设备

安装注意事项

1. 垂直安装于35mm DIN导轨，设备上方至少留50mm、下方至少留18cm、横向至少留10mm间隔距离，确保散热良好。
2. 输入端子台置于底部，接线前务必关闭主电源。
3. 软性电线需加装金属环，使用合适规格的铜电线（输入AWG 18-8，输出AWG 20-12）。
4. 断开电源后危险电压持续至少5分钟，操作时注意安全。
5. 设备须安装于合适环境，减少传导污染。

选型建议与替代型号

DRL-24V120W1AA为不带DC OK继电器干接点的版本，若需要DC OK信号反馈功能，可选择DRL-24V120W1AS（6Pins输出端子）。根据台达官方停产替换信息，DRL-24V120W1AA的推荐替代型号为DRL-24V120W1EN（LYTE II系列，宽度仅30mm，更加紧凑）。

总结

台达DRL-24V120W1AA凭借其宽电压输入、高效率、多重保护和紧凑的导轨式设计，成为120W功率段工业电源的经典之选。无论是新建项目还是设备改造，这款电源都能为工业自动化系统提供稳定可靠的电力保障。在选型时，建议根据实际需求确认是否需要DC OK功能，并关注台达官方推荐的替代型号，确保供应链的持续稳定。
